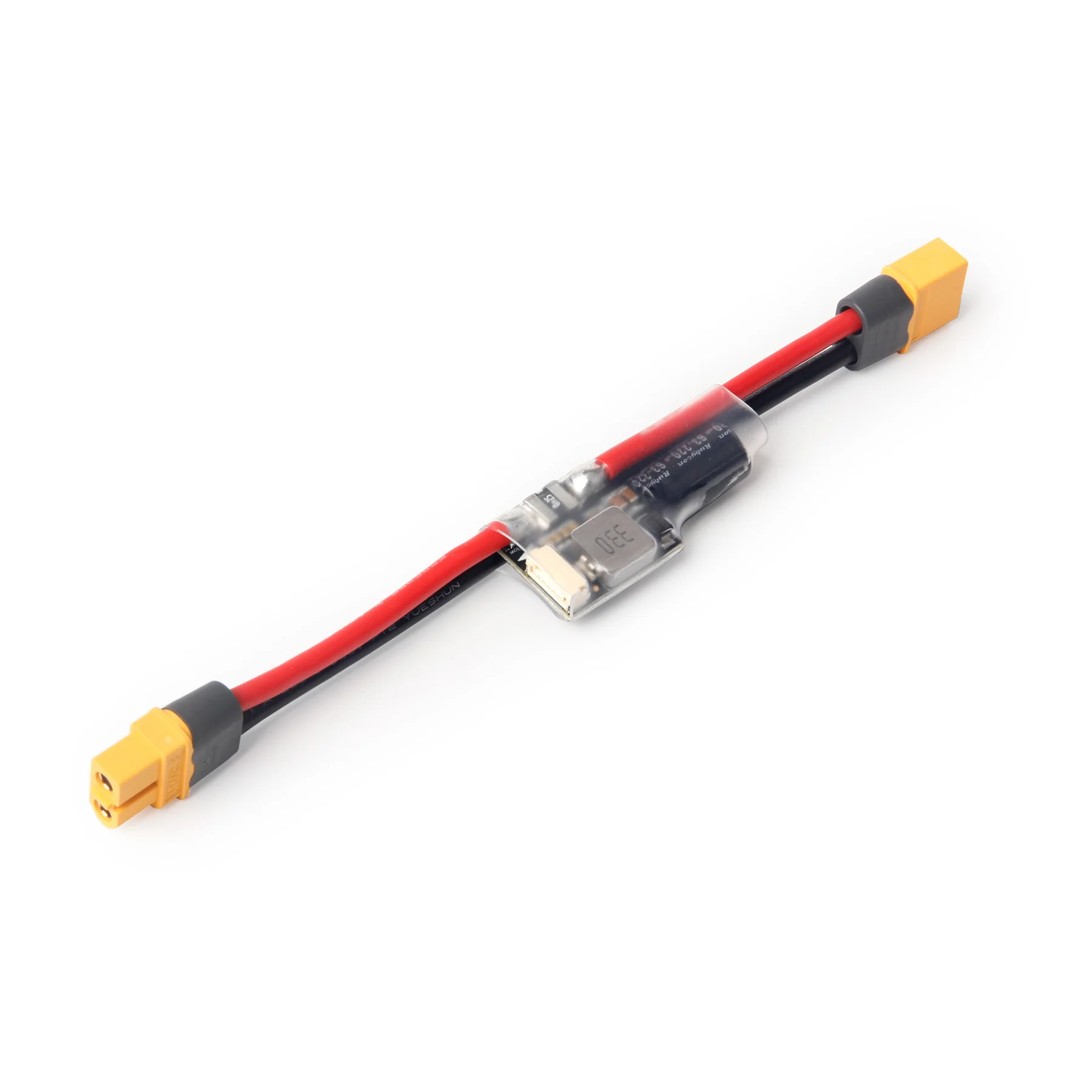

HOLYBRO PM02 V3 Powermodul (12S)
Holybro PM02 Powermodul – Stromversorgung und analoge Leistungsüberwachung für Flight Controller Das Holybro PM02 Powermodul bietet eine einfache Möglichkeit, einen Flight Controller direkt aus dem Flugakku mit einer geregelten Spannung von 5,2 V zu versorgen und gleichzeitig Batteriespannung sowie Stromverbrauch zu erfassen. Die Messwerte werden analog über ein 6-Pin JST-GH Kabel an den Flight Controller übertragen. Das Powermodul wird bereits mit vorkonfektionierten Leitungen, Kondensator und XT60-Steckverbindern geliefert und lässt sich dadurch schnell in bestehende UAV-Systeme integrieren. Geregelte Stromversorgung für den Flight Controller Das PM02 Powermodul wandelt die Eingangsspannung des Flugakkus auf eine geregelte Ausgangsspannung von 5,2 V herunter. Der Ausgang kann mit bis zu 3 A belastet werden und dient zur zuverlässigen Versorgung kompatibler Flight Controller. Analoge Spannungs- und Strommessung Neben der Stromversorgung erfasst das PM02 Powermodul die aktuelle Batteriespannung und den Stromverbrauch des Systems. Die Messwerte werden als analoges Signal an den Flight Controller ausgegeben und können dort zur Überwachung der Energieversorgung genutzt werden. Messung der Batteriespannung Messung des aktuellen Stromverbrauchs Analoge Datenausgabe Übertragung über 6-Pin JST-GH Anschluss Für 2S bis 12S Akkus Das Holybro PM02 Powermodul unterstützt Eingangsspannungen von 2S bis 12S und kann dadurch in unterschiedlichen UAV-Plattformen und Antriebskonfigurationen eingesetzt werden. Hohe Strombelastbarkeit Die Platine des PM02 Powermoduls ist für hohe Ströme ausgelegt und kann dauerhaft mit bis zu 60 A belastet werden. Kurzzeitig sind Ströme von bis zu 100 A möglich. Die Strommessung unterstützt Werte bis maximal 120 A. Dauerstrom PCB: 60 A Spitzenstrom PCB: 100 A für weniger als 60 Sekunden Maximal erfassbarer Strom: 120 A Vorkonfektionierte Anschlüsse Das Powermodul wird mit bereits angelöteten Leitungen, XT60-Steckverbindern und einem Elektrolytkondensator geliefert. Die Platine ist zusätzlich mit Schrumpfschlauch geschützt und kann dadurch unkompliziert in das Stromversorgungssystem eines UAVs integriert werden. Technische Daten Eingangsspannung: 2S–12S PCB Dauerstrom: 60 A PCB Spitzenstrom: 100 A (< 60 Sekunden) Maximaler Messstrom: 120 A Ausgang: 5,2 V DC / maximal 3 A Spannungsteiler: 18,182 Ampere pro Volt: 36,364 Gewicht: 20 g Wichtiger Hinweis zur Strombelastbarkeit Die bereits angelöteten XT60-Steckverbinder und 12-AWG-Leitungen sind für einen Dauerstrom von 30 A und einen kurzzeitigen Spitzenstrom von 60 A für weniger als 60 Sekunden ausgelegt. Die Strombelastbarkeit der Platine selbst liegt höher. Wird das Powermodul in einem System mit Strömen oberhalb der Belastbarkeit der vormontierten XT60-Steckverbinder und 12-AWG-Leitungen eingesetzt, müssen Steckverbinder und Leitungsquerschnitt entsprechend der tatsächlichen Strombelastung dimensioniert und angepasst werden. Kompatibilität Das Holybro PM02 Powermodul verwendet eine analoge Datenausgabe für die Übertragung der Spannungs- und Strommesswerte. Es ist daher für Flight Controller vorgesehen, die eine entsprechende analoge Powermodul-Schnittstelle unterstützen. Wichtig: Das PM02 Powermodul ist nicht mit Pixhawk® 5X und Pixhawk® 6X kompatibel. Diese Flight Controller benötigen ein digitales Powermodul wie das Holybro PM02D. Features Geregelte 5,2-V-Stromversorgung für kompatible Flight Controller Bis zu 3 A Ausgangsstrom Unterstützt 2S bis 12S Akkus Analoge Spannungsmessung Analoge Strommessung Maximaler Messbereich bis 120 A 6-Pin JST-GH Schnittstelle Vormontierte XT60-Steckverbinder Vormontierte 12-AWG-Leitungen Vormontierter 220 µF / 63 V Elektrolytkondensator Platinenbereich durch Schrumpfschlauch geschützt Kompaktes Gewicht von nur 20 g Lieferumfang 1 × Holybro PM02 Powermodul mit vormontierten XT60-Steckverbindern 1 × 220 µF / 63 V Elektrolytkondensator, vormontiert 1 × Molex 6-Pin Kabel, 15 cm 1 × JST-GH 6-Pin Kabel, 15 cm Für UAV-Systeme mit analoger Leistungsüberwachung Das Holybro PM02 Powermodul kombiniert die Spannungsversorgung des Flight Controllers mit der Erfassung von Batteriespannung und Stromverbrauch in einem kompakten Modul. Durch den großen Eingangsspannungsbereich von 2S bis 12S lässt es sich flexibel in unterschiedliche UAV-Plattformen integrieren. Die vorkonfektionierten Anschlüsse und Kabel vereinfachen die Integration und machen das PM02 Powermodul zu einer praktischen Lösung für den Aufbau und die Erweiterung von Drohnen und anderen unbemannten Systemen mit kompatiblen Flight Controllern.

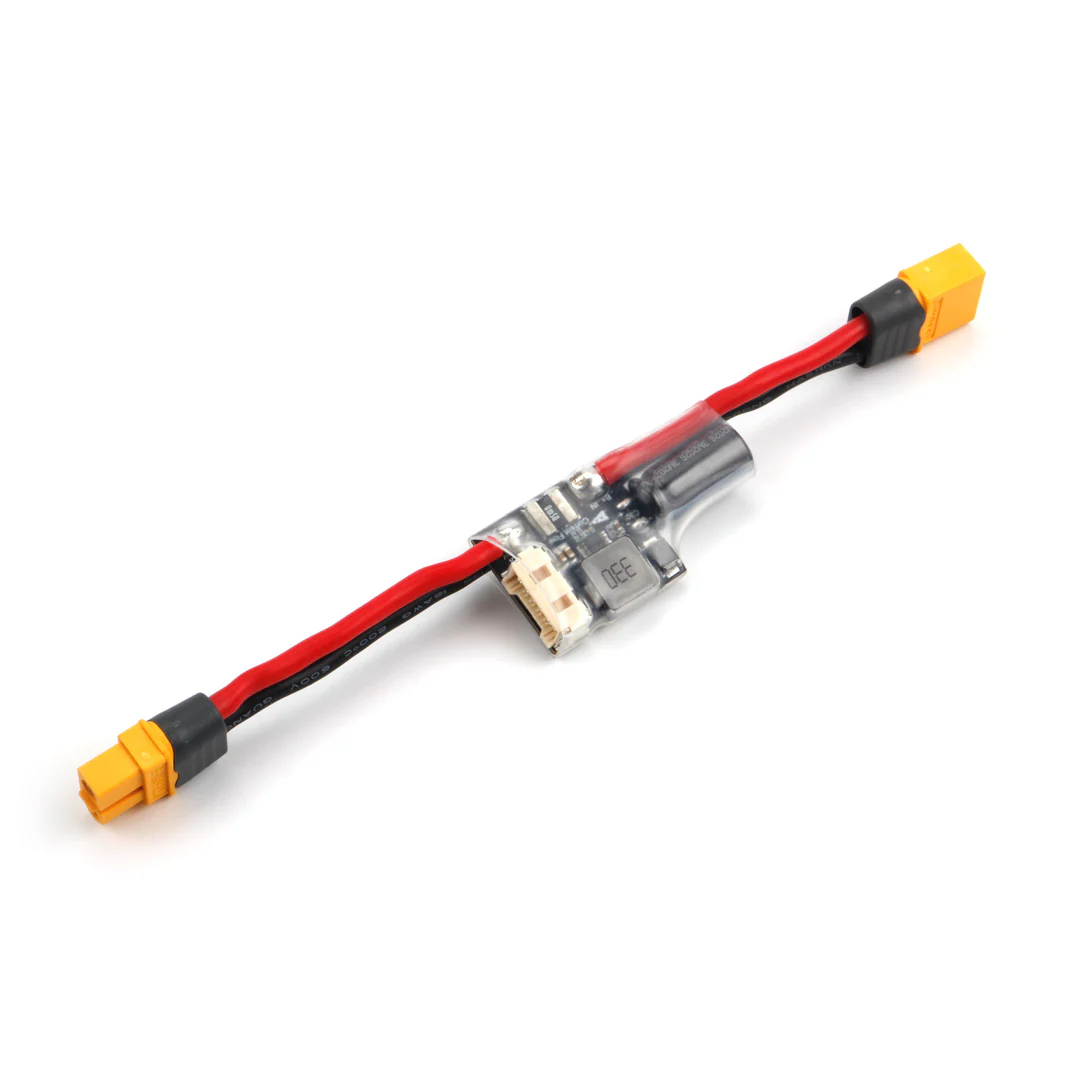

HOLYBRO PM02D Powermodul (2S-12S)
Holybro PM02D Powermodul – Digitale Stromversorgung und Leistungsüberwachung für Pixhawk® 5X & 6X Das Holybro PM02D Powermodul wurde speziell für die Stromversorgung und Leistungsüberwachung moderner Pixhawk® Flight Controller entwickelt. Es versorgt unter anderem den Pixhawk® 5X und Pixhawk® 6X direkt aus dem Flugakku mit einer geregelten Spannung und überträgt gleichzeitig Informationen über Batteriespannung und Stromverbrauch an den Flight Controller. Im Gegensatz zu analogen Powermodulen wie dem PM02 erfolgt die Übertragung der Spannungs- und Strommesswerte beim PM02D über eine I2C-kompatible digitale Schnittstelle. Stromversorgung und Messdaten werden dabei über eine kompakte 6-Pin-Verbindung zum Flight Controller geführt. Der integrierte Schaltregler liefert eine geregelte Ausgangsspannung von 5,2 V bei einem maximalen Ausgangsstrom von 3 A. Unterstützt werden LiPo-Akkus von 2S bis 12S, wodurch sich das PM02D für ein breites Spektrum professioneller UAV- und Robotikplattformen eignet. Digitale Spannungs- und Strommessung Das PM02D erfasst während des Betriebs die Batteriespannung und den Stromverbrauch des Systems. Die Messwerte werden über eine I2C-kompatible Schnittstelle digital an den Flight Controller übertragen. Die digitale Übertragung unterscheidet das PM02D von den analogen PM02-, PM06- und PM07-Powermodulen und ermöglicht die Verwendung mit Flight Controllern wie dem Pixhawk® 5X und Pixhawk® 6X. Digitale Spannungsmessung Digitale Strommessung I2C-kompatible Schnittstelle Maximaler Strommessbereich bis 327 A Stromversorgung und Messdaten über 6-Pin-Verbindung Geregelte 5,2-V-Stromversorgung Der integrierte Schaltregler des PM02D erzeugt aus der Akkuspannung eine geregelte Ausgangsspannung von 5,2 V. Der Ausgang stellt maximal 3 A für die Versorgung eines kompatiblen Flight Controllers und der angeschlossenen Elektronik bereit. Ausgangsspannung: 5,2 V DC Maximaler Ausgangsstrom: 3 A Eingangsspannung: 2S–12S Kompatibel mit Pixhawk® 5X und Pixhawk® 6X Das Holybro PM02D ist für Flight Controller ausgelegt, die eine digitale Powermodul-Schnittstelle unterstützen. Dazu gehören insbesondere die neueren Pixhawk® Plattformen wie der Pixhawk® 5X und Pixhawk® 6X. Damit eignet sich das PM02D besonders für moderne UAV-Systeme, bei denen ein digital angebundenes Powermodul für die Überwachung der Hauptstromversorgung benötigt wird. Für 2S bis 12S Akkus Das Holybro PM02D unterstützt Eingangsspannungen von 2S bis 12S. Damit kann das Powermodul sowohl in kleineren UAV-Plattformen als auch in leistungsstärkeren Systemen mit höheren Akkuspannungen eingesetzt werden. Hohe Strombelastbarkeit Die Platine des PM02D ist für einen kontinuierlichen Strom von bis zu 60 A ausgelegt. Kurzzeitig kann die Platine für weniger als 60 Sekunden mit bis zu 100 A belastet werden. Der maximale Strommessbereich beträgt 327 A. PCB Dauerstrom: 60 A PCB Spitzenstrom: 100 A (< 60 Sekunden) Maximaler Strommessbereich: 327 A Vorkonfektionierte XT60-Anschlüsse Das PM02D wird vollständig montiert mit XT60-Steckverbindern und 14-AWG-Silikonleitungen geliefert. Die Elektronik ist zusätzlich mit Schrumpfschlauch ummantelt, um die Platine vor mechanischen Beschädigungen zu schützen. Dadurch kann das Powermodul mit geringem Verkabelungsaufwand in ein bestehendes oder neu entwickeltes UAV-System integriert werden. Wichtiger Hinweis zur Strombelastbarkeit Die vormontierten XT60-Steckverbinder und 14-AWG-Silikonleitungen sind für einen Dauerstrom von 30 A und einen kurzzeitigen Spitzenstrom von 60 A für weniger als eine Minute ausgelegt. Die Strombelastbarkeit der Platine selbst liegt mit 60 A Dauerstrom und 100 A Spitzenstrom höher. Werden höhere Ströme benötigt, müssen Steckverbinder und Leitungsquerschnitt entsprechend der tatsächlichen Strombelastung dimensioniert und angepasst werden. Nicht zur Versorgung von Servos vorgesehen Das PM02D ist nicht für die direkte Stromversorgung von Servos ausgelegt. Für Servos und andere entsprechend leistungsintensive Verbraucher sollte die Stromversorgung über das ESC beziehungsweise ein geeignetes externes BEC des jeweiligen Systems erfolgen. Der verwendete Molex CLIK-Mate Wire-to-Board Steckverbinder mit 2,00 mm Rastermaß ist für einen Strom von maximal 3,0 A pro Kontakt ausgelegt. Features Digitales Powermodul für moderne Pixhawk® Flight Controller Kompatibel mit Pixhawk® 5X und Pixhawk® 6X Unterstützt 2S bis 12S Akkus Geregelte 5,2-V-Stromversorgung Bis zu 3 A Ausgangsstrom Digitale Spannungsmessung Digitale Strommessung I2C-kompatible Schnittstelle Maximaler Strommessbereich bis 327 A 60 A PCB Dauerstrom 100 A PCB Spitzenstrom für weniger als 60 Sekunden Vormontierte XT60-Steckverbinder Vormontierte 14-AWG-Silikonleitungen Schrumpfschlauch zum mechanischen Schutz der Elektronik Kompaktes Gewicht von nur 20 g Technische Daten Eingangsspannung: 2S–12S PCB Dauerstrom: 60 A PCB Spitzenstrom: 100 A (< 60 Sekunden) Maximaler Strommessbereich: 327 A Ausgangsspannung: 5,2 V DC Maximaler Ausgangsstrom: 3 A Spannungs- und Stromüberwachung: digital Schnittstelle: I2C-kompatibel Verbindung: 6-Pin Kabel Gewicht: 20 g Hinweis zur PM02D HV Version Bei Verwendung der PM02D HV Version muss der Parameter SENS_EN_INA228 entsprechend aktiviert werden, damit die Spannungs- und Strommessung korrekt vom Flight Controller verarbeitet werden kann. Lieferumfang 1 × Holybro PM02D Powermodul 1 × 6-Pin Kabel mit 2,00 mm Rastermaß Digitale Leistungsüberwachung für moderne Pixhawk® Systeme Das Holybro PM02D Powermodul kombiniert die geregelte Stromversorgung des Flight Controllers mit einer digitalen Überwachung von Batteriespannung und Stromverbrauch. Durch die I2C-kompatible Schnittstelle ist das Modul insbesondere für moderne Pixhawk® Plattformen ausgelegt, die eine digitale Powermodul-Anbindung benötigen. Mit Unterstützung für Akkus von 2S bis 12S, einer Ausgangsleistung von 5,2 V bei maximal 3 A und einem Strommessbereich von bis zu 327 A bietet das PM02D eine kompakte Lösung für die Energieüberwachung professioneller UAV- und Robotiksysteme.

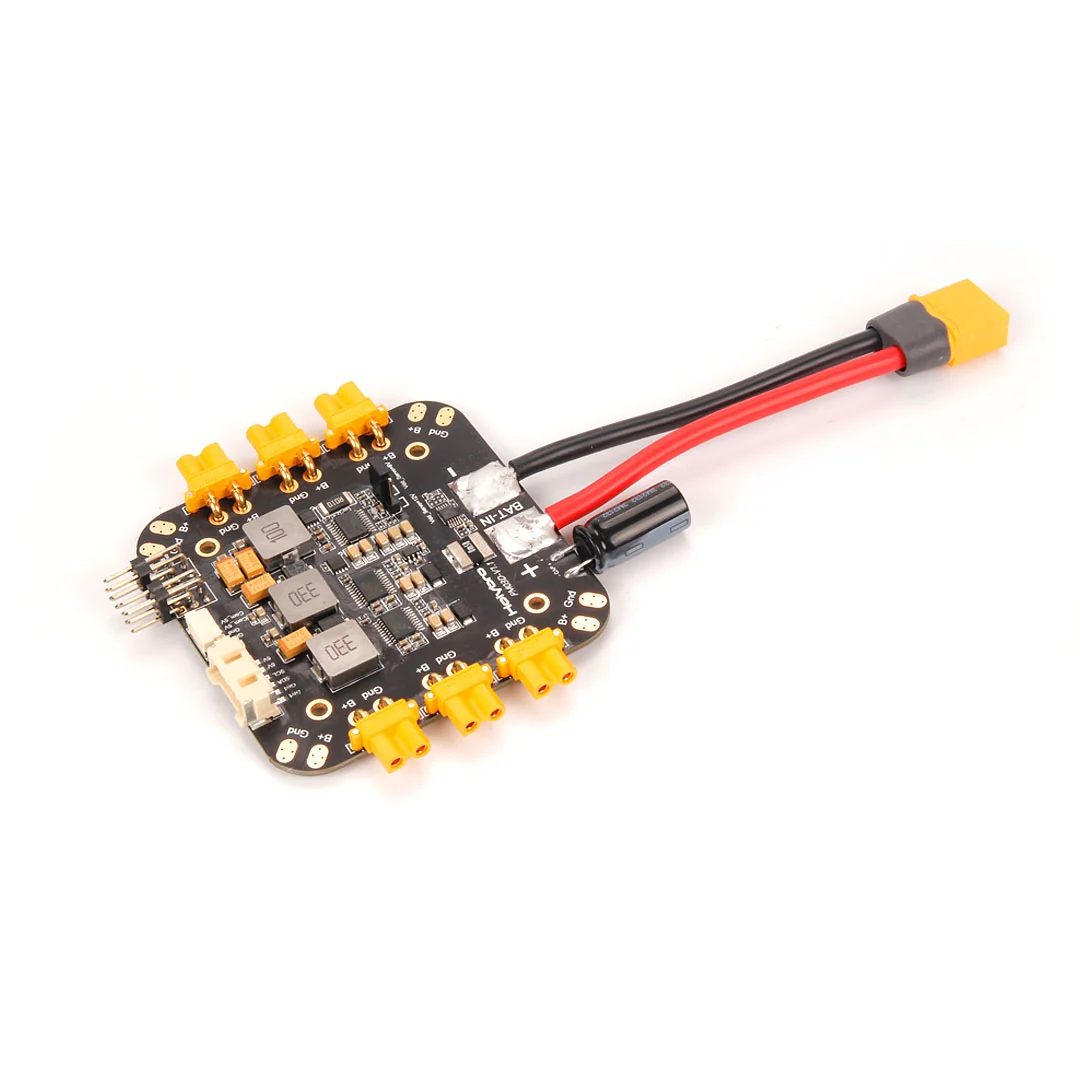

HOLYBRO PM03D Powermodul (6S)
Holybro PM03D Powermodul – Digitale Stromversorgung und Stromverteilung für Multicopter Das Holybro PM03D Powermodul kombiniert die geregelte Stromversorgung des Flight Controllers mit digitaler Spannungs- und Strommessung sowie einer umfangreichen Stromverteilung für ESCs und weitere Peripheriegeräte. Die Messdaten für Batteriespannung und Stromverbrauch werden über das I2C-Protokoll digital über ein 6-Pin CLIK-Mate Kabel mit 2,00 mm Rastermaß an den Flight Controller übertragen. Das PM03D ist für Flight Controller mit digitaler I2C-Leistungsüberwachung ausgelegt und eignet sich unter anderem für moderne Pixhawk® Systeme wie den Pixhawk® 5X und neuere Generationen. Das Powermodul wurde insbesondere für Multicopter-Plattformen wie den Holybro X500 V2 entwickelt. Neben den bereits integrierten XT30- und XT60-Anschlüssen verfügt das PM03D über mehrere geregelte Spannungsausgänge. Zwei 5,2-V-Versorgungen sowie ein zwischen 8 V und 12 V umschaltbarer Ausgang ermöglichen die Versorgung unterschiedlicher Peripheriegeräte, Companion Computer und weiterer Komponenten direkt über das Powermodul. Digitale Spannungs- und Strommessung Das PM03D erfasst Batteriespannung und Stromverbrauch des Systems und überträgt die Messwerte digital über eine I2C-Schnittstelle an den Flight Controller. Stromversorgung und Messdaten werden dabei über eine einzige 6-Pin CLIK-Mate Verbindung geführt. Digitale Messung der Batteriespannung Digitale Messung des Stromverbrauchs I2C-Datenübertragung Maximaler Strommessbereich bis 164 A 6-Pin CLIK-Mate Schnittstelle mit 2,00 mm Rastermaß Plug & Play Integration Das PM03D ist für eine möglichst einfache Integration in kompatible Autopilot-Systeme ausgelegt. Bei Verwendung mit unterstützten Flight Controllern ist für QGroundControl und Mission Planner keine zusätzliche Einrichtung des Powermoduls erforderlich. Stromverteilung für Motoren und ESCs Für den Anschluss der Motor-ESCs stehen bereits integrierte XT30-Anschlüsse sowie zusätzliche Lötpads zur Verfügung. Dadurch kann das PM03D gleichzeitig als zentrale Stromverteilung innerhalb eines Multicopters verwendet werden. XT60-Anschluss für den Flugakku XT30-Anschlüsse für Motor-ESCs und Peripheriegeräte Lötpads an den Ecken der Platine Direkte Batteriespannung an XT30-Anschlüssen und Lötpads Mehrere geregelte Spannungsausgänge Das PM03D verfügt über mehrere integrierte Spannungsregler zur Versorgung des Flight Controllers und zusätzlicher Elektronik. Dadurch können unterschiedliche Komponenten direkt über die zentrale Stromverteilung des UAVs versorgt werden. Zwei geregelte 5,2-V-Versorgungen Separater 5,2-V / 3-A BEC für den Flight Controller Zusätzliche 5,2-V-Anschlüsse für Peripheriegeräte Umschaltbarer 8-V- oder 12-V-Ausgang Bis zu 3 A am umschaltbaren 8-V-/12-V-Ausgang 5,2 V für Flight Controller und Peripheriegeräte Der Flight Controller wird über die 6-Pin CLIK-Mate Verbindung von einem eigenständigen 5,2-V / 3-A BEC versorgt. Zusätzlich steht ein weiterer 5,2-V / 3-A Versorgungskreis für Peripheriegeräte zur Verfügung. Über einen 4-Pin JST-GH Anschluss sowie entsprechende Pin-Header können beispielsweise Companion Computer oder andere Komponenten mit 5,2 V versorgt werden. Umschaltbarer 8-V-/12-V-Ausgang Für Komponenten mit höherer Versorgungsspannung bietet das PM03D einen separaten Ausgang, der wahlweise auf 8 V oder 12 V eingestellt werden kann. Die Auswahl erfolgt über einen Jumper auf dem Powermodul. Damit lassen sich unterschiedliche Peripheriegeräte entsprechend ihrer benötigten Betriebsspannung direkt über das PM03D versorgen. Für bis zu 6S Akkus Das Holybro PM03D ist für eine maximale Eingangsspannung entsprechend eines 6S-Akkus ausgelegt und eignet sich damit insbesondere für mittelgroße Multicopter und Entwicklungsplattformen. Strombelastbarkeit Das PM03D ist für einen Nennstrom von 60 A ausgelegt. Kurzzeitig können für weniger als 60 Sekunden Ströme von bis zu 120 A geführt werden. Der maximale Messbereich der integrierten Strommessung beträgt 164 A. Nennstrom: 60 A Maximalstrom: 120 A (< 60 Sekunden) Maximaler Strommessbereich: 164 A Wichtiger Hinweis zur Strombelastbarkeit Der vormontierte XT60-Steckverbinder und die 12-AWG-Leitung sind für einen Dauerstrom von 30 A und einen kurzzeitigen Strom von 60 A für weniger als eine Minute ausgelegt. Werden höhere Ströme benötigt, müssen Steckverbinder und Leitungsquerschnitt entsprechend der tatsächlichen Strombelastung angepasst und ausreichend dimensioniert werden. Anschlüsse Akku: XT60 Motoren / ESCs: XT30 mit Batteriespannung Zusätzliche Stromanschlüsse: Lötpads mit Batteriespannung Flight Controller: CLIK-Mate 2,00 mm, 5,2 V / 3 A über eigenständigen BEC Peripherie: JST-GH 4-Pin, 5,2 V / 3 A 2 × Triple-Row Pin-Header: 5,2 V / 3 A, gemeinsamer BEC mit JST-GH 4-Pin 2 × Triple-Row Pin-Header: 8 V oder 12 V, über Jumper auswählbar, 3 A Features Digitales Powermodul mit I2C-Kommunikation Digitale Spannungs- und Strommessung Plug & Play mit QGroundControl und Mission Planner bei kompatiblen Systemen Geeignet für Pixhawk® 5X und neuere kompatible Flight Controller Entwickelt für Multicopter-Plattformen wie den X500 V2 Unterstützung für Akkus bis 6S XT60-Anschluss für den Flugakku XT30-Anschlüsse für ESCs und Peripheriegeräte Zusätzliche Lötpads für die Stromverteilung Zwei integrierte 5,2-V-Spannungsversorgungen Separater 5,2-V / 3-A BEC für den Flight Controller 5,2-V-Anschlüsse für Companion Computer und Peripheriegeräte Umschaltbarer 8-V-/12-V-Ausgang 60 A Nennstrom 120 A Maximalstrom für weniger als 60 Sekunden Strommessbereich bis 164 A Technische Daten Maximale Eingangsspannung: 6S Akku Nennstrom: 60 A Maximalstrom: 120 A (< 60 Sekunden) Maximaler Strommessbereich: 164 A Messprotokoll: I2C digital Flight-Controller-Versorgung: 5,2 V / 3 A Zusätzliche Versorgung: 5,2 V / 3 A Umschaltbare Versorgung: 8 V oder 12 V / 3 A Abmessungen: 84 × 78 × 12 mm, ohne Kabel Montagelochabstand: 45 × 45 mm Gewicht: 59 g Kompatibilität Das Holybro PM03D ist für Flight Controller ausgelegt, die eine digitale I2C-Leistungsüberwachung unterstützen. Dazu gehören beispielsweise der Pixhawk® 5X sowie entsprechende neuere Pixhawk® Flight Controller. Durch die digitale Anbindung eignet sich das PM03D für moderne UAV-Systeme auf Basis von PX4 und ArduPilot und kann mit QGroundControl beziehungsweise Mission Planner verwendet werden. Lieferumfang 1 × Holybro PM03D Powermodul 1 × XT60-Anschlussleitung, 80 mm, vormontiert 1 × 220 µF / 63 V Elektrolytkondensator, vormontiert 1 × CLIK-Mate 6-Pin Kabel, 2,00 mm Rastermaß zur Versorgung des Flight Controllers 1 × 4-Pin JST-GH auf USB Type-C Kabel 1 × 4-Pin JST-GH auf 2,1 × 5,5 mm Hohlstecker 1 × 4-Pin JST-GH auf 2,5 × 5,5 mm Hohlstecker 2 × 4-Pin Dupont-Kabel Nylon-Abstandshalter und Muttern Flexible Stromversorgung für Multicopter und Entwicklungsplattformen Das Holybro PM03D Powermodul verbindet digitale Leistungsüberwachung, Flight-Controller-Versorgung und Stromverteilung für ESCs und Peripheriegeräte auf einer zentralen Platine. Durch die unterschiedlichen Spannungsausgänge lassen sich neben dem Flight Controller auch Companion Computer und weitere Komponenten direkt in die Stromversorgung des UAVs integrieren. Mit XT30- und XT60-Anschlüssen, zusätzlichen Lötpads, zwei 5,2-V-Versorgungen und einem umschaltbaren 8-V-/12-V-Ausgang bietet das PM03D eine vielseitige Lösung für den Aufbau moderner Multicopter und unbemannter Systeme.

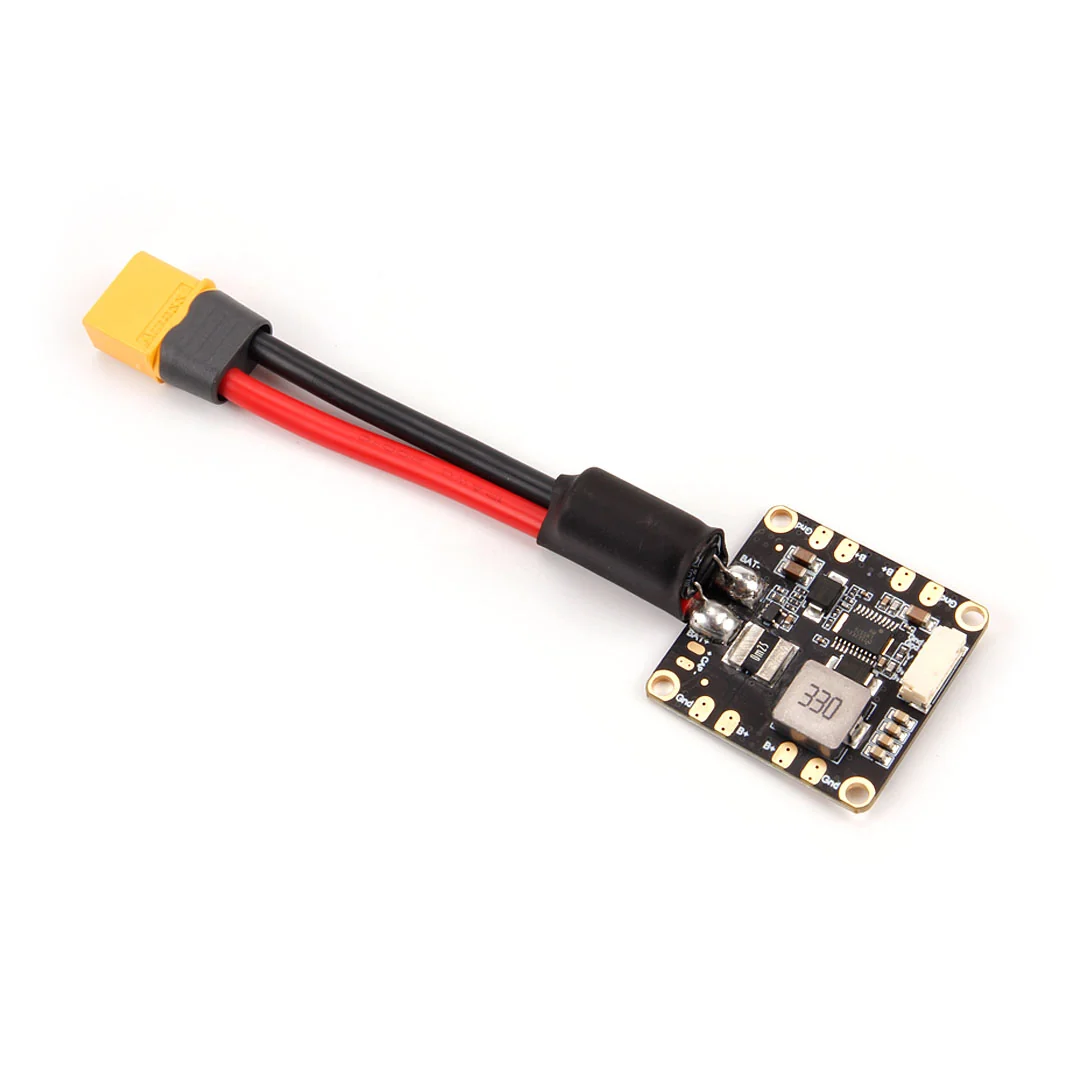

HOLYBRO PM06 Powermodul (10S-14S)
Holybro PM06 Powermodul – Stromversorgung, Leistungsüberwachung und integrierte Stromverteilung Das Holybro PM06 Powermodul kombiniert die Stromversorgung des Flight Controllers, die analoge Überwachung von Batteriespannung und Stromverbrauch sowie eine integrierte Stromverteilung für bis zu vier ESCs in einem kompakten Modul. Das PM06 versorgt einen kompatiblen Flight Controller direkt aus dem Flugakku mit einer geregelten Ausgangsspannung von 5,2 V. Gleichzeitig werden Batteriespannung und Stromverbrauch erfasst und über ein analoges Signal mittels 6-Pin JST-GH Anschluss an den Flight Controller übertragen. Durch die integrierte Stromverteilung können bis zu vier ESCs direkt an das Powermodul angeschlossen werden. Dadurch eignet sich das PM06 besonders für kompakte Multicopter- und UAV-Aufbauten, bei denen Stromversorgung, Messung und Leistungsverteilung zentral zusammengeführt werden sollen. Integrierte Stromverteilung für vier ESCs Im Gegensatz zu einem einfachen Powermodul verfügt das PM06 zusätzlich über eine integrierte Stromverteilung. Bis zu vier ESCs können über die dafür vorgesehenen Anschlüsse mit dem Flugakku verbunden werden. Eine separate Power Distribution Board (PDB) kann dadurch bei entsprechenden Systemkonfigurationen entfallen. Geregelte Stromversorgung für den Flight Controller Das PM06 Powermodul stellt eine geregelte Ausgangsspannung von 5,2 V mit einem maximalen Ausgangsstrom von 3 A zur Verfügung. Die maximale Ausgangsleistung beträgt 18 W. Ausgangsspannung: 5,2 V DC Maximaler Ausgangsstrom: 3 A Maximale Ausgangsleistung: 18 W Analoge Spannungs- und Strommessung Das PM06 erfasst während des Betriebs die Batteriespannung und den Stromverbrauch des Systems. Die Messdaten werden als analoges Signal über den 6-Pin JST-GH Anschluss an einen kompatiblen Flight Controller übertragen. Messung der Batteriespannung Messung des Stromverbrauchs Analoge Datenausgabe 6-Pin JST-GH Schnittstelle Spannungsteiler: 18,182 Ampere pro Volt: 36,364 10S und 14S Version Das Holybro PM06 Powermodul ist in zwei unterschiedlichen Ausführungen erhältlich. Abhängig von der gewählten Version werden Akkus mit bis zu 10S beziehungsweise 14S unterstützt. PM06 10S Version: 2S–10S Eingangsspannung PM06 14S Version: 2S–14S Eingangsspannung Hohe Strombelastbarkeit Die Platine des PM06 Powermoduls ist für einen kontinuierlichen Strom von bis zu 70 A ausgelegt. Kurzzeitig kann die Platine mit bis zu 120 A für weniger als 60 Sekunden belastet werden. PCB Dauerstrom: 70 A PCB Spitzenstrom: 120 A (< 60 Sekunden) Vorkonfektionierte Anschlüsse Das Holybro PM06 wird bereits mit vormontierten Leitungen, Kondensator und XT60-Steckverbinder geliefert. Dadurch wird die Integration in bestehende oder neu entwickelte UAV-Systeme vereinfacht. Wichtiger Hinweis zur Strombelastbarkeit Der bereits angelötete XT60-Steckverbinder und die 12-AWG-Leitung sind für einen Dauerstrom von 30 A und einen kurzzeitigen Spitzenstrom von 60 A für weniger als 60 Sekunden ausgelegt. Die Strombelastbarkeit der Platine selbst liegt mit 70 A Dauerstrom und 120 A Spitzenstrom deutlich höher. Wird das PM06 in einem System mit höheren Strömen eingesetzt, müssen Steckverbinder und Leitungsquerschnitt entsprechend der tatsächlichen Strombelastung dimensioniert und angepasst werden. Kompatibilität Das Holybro PM06 Powermodul verwendet eine analoge Datenausgabe für die Übertragung der Spannungs- und Strommesswerte und ist für Flight Controller mit einer entsprechenden analogen Powermodul-Schnittstelle vorgesehen. Wichtig: Das PM06 Powermodul ist nicht mit Pixhawk® 5X und Pixhawk® 6X kompatibel. Für diese Flight Controller wird ein digitales Powermodul wie das Holybro PM06D benötigt. Features Geregelte Stromversorgung für kompatible Flight Controller 5,2 V DC Ausgangsspannung Bis zu 3 A Ausgangsstrom Maximale Ausgangsleistung von 18 W Analoge Spannungsmessung Analoge Strommessung Integrierte Stromverteilung für 4 ESCs 10S Version für 2S–10S Akkus 14S Version für 2S–14S Akkus 70 A PCB Dauerstrom 120 A PCB Spitzenstrom für weniger als 60 Sekunden 6-Pin JST-GH Schnittstelle Vormontierte Leitungen und XT60-Steckverbinder Unterstützung für PX4 und ArduPilot bei kompatiblen Flight Controllern Technische Daten Eingangsspannung 10S Version: 2S–10S Eingangsspannung 14S Version: 2S–14S PCB Dauerstrom: 70 A PCB Spitzenstrom: 120 A (< 60 Sekunden) Ausgangsspannung: 5,2 V DC Maximaler Ausgangsstrom: 3 A Maximale Ausgangsleistung: 18 W Spannungsteiler: 18,182 Ampere pro Volt: 36,364 Datenausgabe: Analog ESC-Stromverteilung: 4 Anschlüsse Abmessungen und Gewicht Abmessungen: 35 × 35 × 5 mm Montagelochabstand: 30,5 × 30,5 mm Gewicht: 24 g Lieferumfang 1 × Holybro PM06 Powermodul 1 × JST-GHR 6-Pin Kabel, 1,25 mm Rastermaß Kompakte Lösung für die Stromverteilung im UAV Das Holybro PM06 Powermodul vereint mehrere zentrale Funktionen der Stromversorgung eines UAVs auf einer kompakten Platine. Neben der geregelten Versorgung des Flight Controllers werden Batteriespannung und Stromverbrauch überwacht und gleichzeitig bis zu vier ESCs mit der Hauptstromversorgung verbunden. Mit Abmessungen von nur 35 × 35 mm und einem standardisierten Montagelochabstand von 30,5 × 30,5 mm lässt sich das PM06 besonders einfach in kompakte Multicopter- und UAV-Plattformen integrieren.

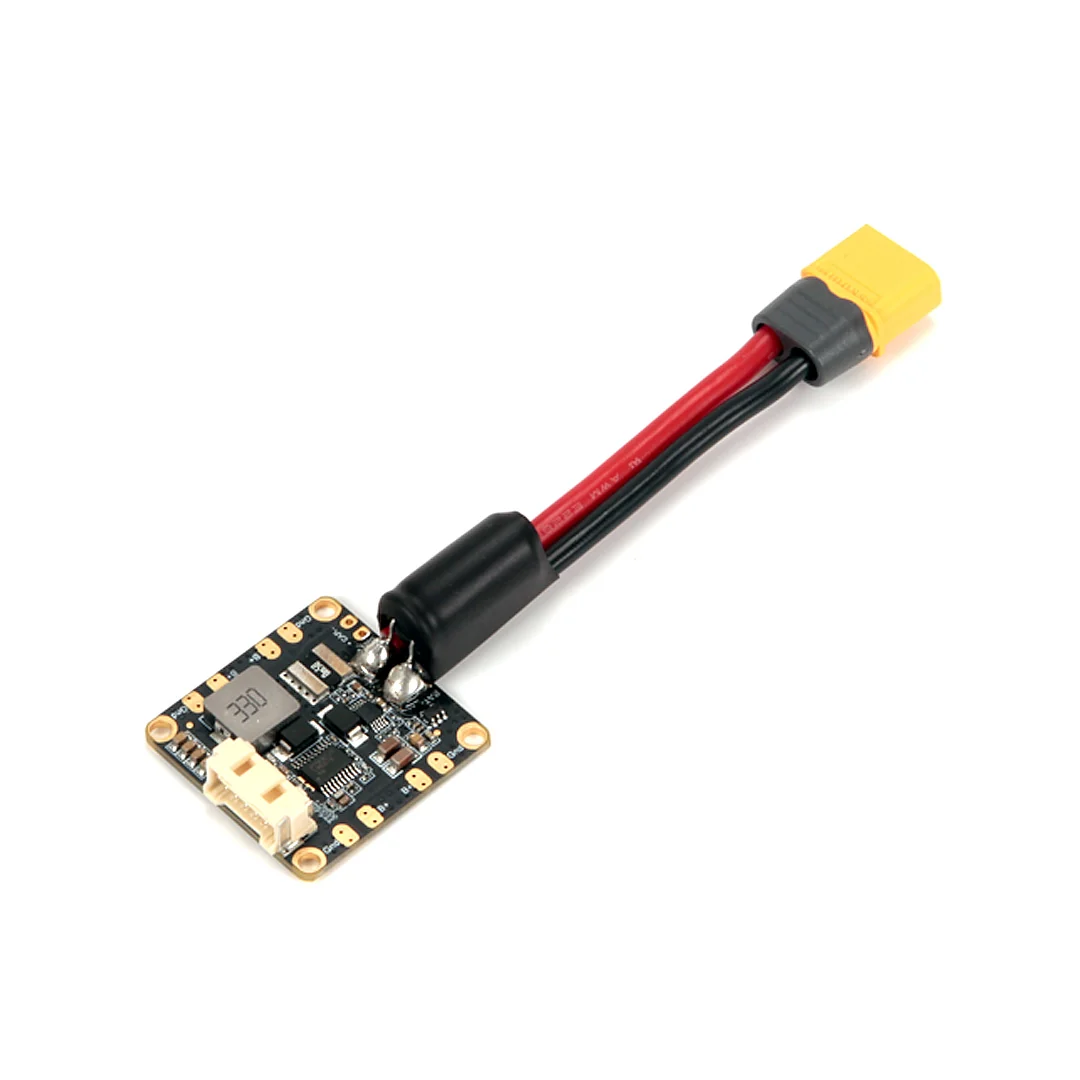

HOLYBRO PM06D Powermodul (14S)
Holybro PM06D Powermodul – Digitale Stromversorgung und integrierte Stromverteilung für Pixhawk® 5X & 6X Das Holybro PM06D Powermodul kombiniert die geregelte Stromversorgung moderner Pixhawk® Flight Controller mit digitaler Spannungs- und Strommessung sowie einer integrierten Stromverteilung für die ESCs. Dadurch können Flight Controller und Antriebssystem über eine zentrale Platine mit dem Flugakku verbunden werden. Das PM06D wurde unter anderem für den Pixhawk® 5X und Pixhawk® 6X entwickelt. Batteriespannung und Stromverbrauch werden digital über eine I2C-kompatible Schnittstelle erfasst und zusammen mit der Stromversorgung über eine 6-Pin-Verbindung an den Flight Controller übertragen. Der integrierte Schaltregler stellt eine geregelte Ausgangsspannung von 5,2 V mit einem maximalen Ausgangsstrom von 3 A bereit. Mit einem Eingangsspannungsbereich von 2S bis 14S eignet sich das PM06D auch für leistungsstärkere UAV-Plattformen mit höheren Akkuspannungen. Digitale Spannungs- und Strommessung Das PM06D überwacht während des Betriebs die Batteriespannung und den Stromverbrauch des Systems. Die Messwerte werden über eine I2C-kompatible digitale Schnittstelle an den Flight Controller übertragen. Digitale Messung der Batteriespannung Digitale Messung des Stromverbrauchs I2C-kompatible Schnittstelle Maximaler Strommessbereich bis 327 A Stromversorgung und Messdaten über eine 6-Pin-Verbindung Integrierte Stromverteilung Neben der Versorgung des Flight Controllers verfügt das PM06D über eine integrierte Stromverteilung für die ESCs. Dadurch können Flight Controller und Antriebssystem über dieselbe zentrale Platine mit dem Flugakku verbunden werden. Die Kombination aus Powermodul und Stromverteilung reduziert den Verkabelungsaufwand und ermöglicht einen übersichtlichen Aufbau innerhalb des UAVs. Geregelte 5,2-V-Stromversorgung Der integrierte Schaltregler erzeugt aus der Akkuspannung eine geregelte Ausgangsspannung von 5,2 V DC. Für den angeschlossenen Flight Controller stehen dabei maximal 3 A zur Verfügung. Ausgangsspannung: 5,2 V DC Maximaler Ausgangsstrom: 3 A Eingangsspannung: 2S–14S Kompatibel mit Pixhawk® 5X und Pixhawk® 6X Das Holybro PM06D ist für Flight Controller mit digitaler Powermodul-Schnittstelle ausgelegt. Dazu gehören insbesondere der Pixhawk® 5X und Pixhawk® 6X. Im Gegensatz zu den analogen Powermodulen der PM-Serie erfolgt die Übertragung der Spannungs- und Strommesswerte beim PM06D digital über die I2C-kompatible Schnittstelle. Für 2S bis 14S Akkus Das PM06D unterstützt einen Eingangsspannungsbereich von 2S bis 14S. Dadurch kann das Powermodul sowohl in klassischen Multicoptern als auch in leistungsstärkeren professionellen UAV-Plattformen eingesetzt werden. Hohe Strombelastbarkeit Die Platine des PM06D ist für einen kontinuierlichen Strom von bis zu 70 A ausgelegt. Kurzzeitig kann sie für weniger als 60 Sekunden mit bis zu 120 A belastet werden. Die integrierte Strommessung unterstützt einen Messbereich von bis zu 327 A. PCB Dauerstrom: 70 A PCB Spitzenstrom: 120 A (< 60 Sekunden) Maximaler Strommessbereich: 327 A Vorkonfektionierte Anschlüsse Das Holybro PM06D wird vollständig montiert geliefert und verfügt über einen vormontierten XT60-Steckverbinder sowie einen Kondensator. Dadurch lässt sich das Powermodul mit geringem Verkabelungsaufwand in ein UAV-System integrieren. Für die Verbindung zum Flight Controller wird ein Molex CLIK-Mate Wire-to-Board Steckverbinder mit 2,00 mm Rastermaß verwendet. Dieser ist für einen Strom von bis zu 3,0 A pro Kontakt ausgelegt. Wichtiger Hinweis zur Strombelastbarkeit Die vormontierten XT60-Steckverbinder und 14-AWG-Silikonleitungen sind für einen Dauerstrom von 30 A und einen kurzzeitigen Spitzenstrom von 60 A für weniger als eine Minute ausgelegt. Die Strombelastbarkeit der Platine selbst liegt mit 70 A Dauerstrom und 120 A Spitzenstrom höher. Werden höhere Ströme benötigt, müssen Steckverbinder und Leitungsquerschnitt entsprechend der tatsächlichen Strombelastung dimensioniert und angepasst werden. Features Digitales Powermodul für moderne Pixhawk® Flight Controller Kompatibel mit Pixhawk® 5X und Pixhawk® 6X Digitale Spannungsmessung Digitale Strommessung I2C-kompatible Schnittstelle Integrierte Stromverteilung für ESCs Unterstützt 2S bis 14S Akkus Geregelte 5,2-V-Stromversorgung Bis zu 3 A Ausgangsstrom 70 A PCB Dauerstrom 120 A PCB Spitzenstrom für weniger als 60 Sekunden Maximaler Strommessbereich bis 327 A Vormontierter XT60-Steckverbinder Vormontierte 14-AWG-Silikonleitungen Kompaktes Gewicht von 24,5 g Technische Daten Eingangsspannung: 2S–14S PCB Dauerstrom: 70 A PCB Spitzenstrom: 120 A (< 60 Sekunden) Maximaler Strommessbereich: 327 A Ausgangsspannung: 5,2 V DC Maximaler Ausgangsstrom: 3 A Spannungs- und Stromüberwachung: digital Schnittstelle: I2C-kompatibel Flight-Controller-Verbindung: 6-Pin Steckverbindersystem: Molex CLIK-Mate, 2,00 mm Rastermaß Gewicht: 24,5 g PX4 Konfiguration Bei Verwendung der PM06D 14S Version muss in PX4 der Parameter SENS_EN_INA228 aktiviert werden, damit die digitale Spannungs- und Strommessung korrekt erkannt und verarbeitet werden kann. Lieferumfang 1 × Holybro PM06D Powermodul 1 × 6-Pin Kabel mit 2,00 mm Rastermaß Digitale Stromversorgung für leistungsfähige UAV-Systeme Das Holybro PM06D Powermodul verbindet die geregelte Stromversorgung des Flight Controllers mit digitaler Leistungsüberwachung und integrierter Stromverteilung auf einer kompakten Platine. Dadurch eignet es sich besonders für moderne UAV-Systeme auf Basis von Pixhawk® 5X, Pixhawk® 6X und kompatiblen Flight Controllern. Mit Unterstützung für Akkus bis 14S, einer PCB-Strombelastbarkeit von 70 A im Dauerbetrieb und einem Strommessbereich von bis zu 327 A bietet das PM06D eine leistungsfähige Grundlage für Multicopter und andere professionelle unbemannte Systeme.

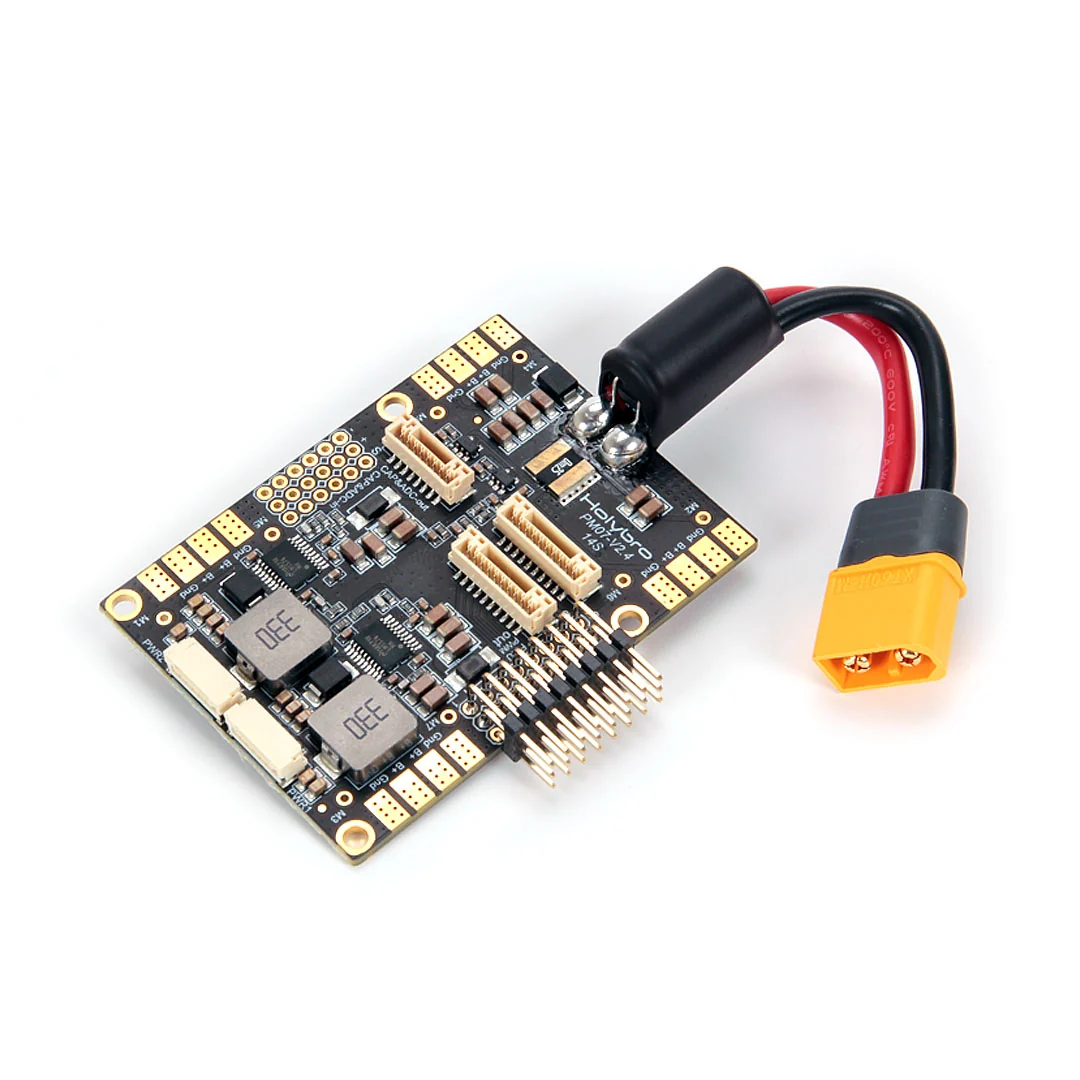

HOLYBRO PM07 Powermodul (14S)
Holybro PM07 Powermodul – Stromversorgung und ESC-Verteilung für bis zu 8 ESCs Das Holybro PM07 Powermodul ist eine leistungsfähige Lösung für die zentrale Stromversorgung und Leistungsverteilung in UAV-Systemen. Es versorgt den Flight Controller direkt aus dem Flugakku mit einer geregelten Spannung von 5,2 V und ermöglicht gleichzeitig die Messung von Batteriespannung und Stromverbrauch über ein analoges Signal. Zusätzlich verfügt das PM07 über eine integrierte Strom- und Signalverteilung für bis zu acht ESCs. Damit können sowohl die Leistungsversorgung als auch die Steuersignale der ESCs zentral über das Powermodul geführt werden. Dies ermöglicht einen übersichtlichen und kompakten Aufbau insbesondere bei größeren Multicopter- und UAV-Plattformen. Eine weitere Besonderheit sind die zwei unabhängigen 5,2-V-Stromausgänge. Diese können für eine redundante Stromversorgung des Flight Controllers verwendet werden und verfügen jeweils über unabhängige Schaltungen und BEC-Komponenten. Strom- und Signalverteilung für bis zu 8 ESCs Das PM07 übernimmt neben der Versorgung des Flight Controllers auch die zentrale Verteilung von Strom und Steuersignalen für bis zu acht ESCs. Dadurch eignet sich das Powermodul besonders für Hexacopter, Octocopter und andere UAV-Plattformen mit mehreren Antrieben. Stromverteilung für bis zu 8 ESCs Signalverteilung für bis zu 8 ESCs Zentrale Verbindung zwischen Flight Controller und ESCs Geeignet für größere Multicopter- und UAV-Plattformen Redundante 5,2-V-Stromversorgung Das Holybro PM07 verfügt über zwei 5,2-V-Stromausgänge, die zur redundanten Versorgung des Flight Controllers eingesetzt werden können. Beide Versorgungswege verfügen über unabhängige Schaltungen einschließlich eigener BEC-Komponenten. Die redundante Auslegung ist insbesondere bei professionellen UAV-Systemen interessant, bei denen die Stromversorgung des Flight Controllers entsprechend der jeweiligen Systemarchitektur über zwei separate Versorgungspfade realisiert werden soll. Geregelte Stromversorgung für den Flight Controller Das PM07 Powermodul stellt eine geregelte Ausgangsspannung von 5,2 V DC mit einem maximalen Ausgangsstrom von 3 A zur Verfügung. Damit können kompatible Flight Controller direkt über das Powermodul versorgt werden. Ausgangsspannung: 5,2 V DC Maximaler Ausgangsstrom: 3 A Zwei unabhängige 5,2-V-Stromausgänge Unabhängige BEC-Schaltungen für redundante Versorgung Analoge Spannungs- und Strommessung Während des Betriebs erfasst das PM07 die Batteriespannung und den Stromverbrauch des UAV-Systems. Die Messwerte werden als analoges Signal über einen 6-Pin JST-GH Anschluss an einen kompatiblen Flight Controller übertragen. Messung der Batteriespannung Messung des Stromverbrauchs Analoge Datenausgabe 6-Pin JST-GH Schnittstelle Spannungsteiler: 18,182 Ampere pro Volt: 36,364 Für 2S bis 14S Akkus Das aktuelle Holybro PM07 Powermodul unterstützt einen Eingangsspannungsbereich von 2S bis 14S. Dadurch lässt es sich sowohl in kleineren Systemen als auch in leistungsstarken UAV-Plattformen mit höheren Akkuspannungen einsetzen. Hinweis: Die frühere PM07 12S Version wurde eingestellt und durch die aktuelle 14S Version ersetzt. Hohe Strombelastbarkeit Die Platine des PM07 ist für hohe Ströme ausgelegt. Der kontinuierliche Nennstrom des PCBs beträgt 90 A. Kurzzeitig kann die Platine für weniger als 60 Sekunden mit bis zu 140 A belastet werden. PCB Dauerstrom: 90 A PCB Spitzenstrom: 140 A (< 60 Sekunden) Ideal für Flight Controller ohne Servo-Anschlüsse Durch die integrierte ESC-Signalverteilung eignet sich das PM07 besonders für Flight Controller, die keine klassischen Servo-Header direkt auf dem Controller besitzen. Dazu gehören beispielsweise der Pixhawk® 6C und der Pixhawk® 4. Die ESC-Signale können über das PM07 verteilt werden, wodurch sich auch bei komplexeren UAV-Konfigurationen ein strukturierter Aufbau der Verkabelung realisieren lässt. Vorkonfektionierte Anschlüsse Das PM07 wird bereits mit vormontierter XT60-Anschlussleitung und Elektrolytkondensator geliefert. Die vorkonfektionierten Kabel vereinfachen die Integration in ein bestehendes oder neu entwickeltes UAV-System. Wichtiger Hinweis zur Strombelastbarkeit Der vormontierte XT60-Steckverbinder und die 12-AWG-Leitung sind für einen Dauerstrom von 30 A und einen kurzzeitigen Spitzenstrom von 60 A für weniger als 60 Sekunden ausgelegt. Die Strombelastbarkeit der PM07-Platine selbst liegt mit 90 A Dauerstrom und 140 A Spitzenstrom deutlich höher. Wird das Powermodul mit höheren Strömen betrieben, müssen Steckverbinder und Leitungsquerschnitt entsprechend der tatsächlichen elektrischen Belastung dimensioniert und angepasst werden. Kompatibilität Das Holybro PM07 Powermodul verwendet eine analoge Datenausgabe für die Übertragung der Spannungs- und Strommesswerte. Es ist daher für Flight Controller vorgesehen, die eine entsprechende analoge Powermodul-Schnittstelle unterstützen. Wichtig: Das PM07 Powermodul ist nicht mit Pixhawk® 5X und Pixhawk® 6X kompatibel, da diese Flight Controller ein digitales Powermodul benötigen. Für entsprechende Systeme kann beispielsweise das Holybro PM02D Powermodul eingesetzt werden. Features Stromversorgung und Leistungsverteilung für UAV-Systeme Integrierte Stromverteilung für bis zu 8 ESCs Integrierte Signalverteilung für bis zu 8 ESCs Zwei unabhängige 5,2-V-Stromausgänge Redundante Versorgung des Flight Controllers möglich Unabhängige BEC-Schaltungen 5,2 V DC Ausgangsspannung Bis zu 3 A Ausgangsstrom Unterstützt 2S bis 14S Akkus Analoge Spannungsmessung Analoge Strommessung 90 A PCB Dauerstrom 140 A PCB Spitzenstrom für weniger als 60 Sekunden Geeignet für Flight Controller ohne integrierte Servo-Header Vormontierte XT60-Anschlussleitung Vormontierter Elektrolytkondensator Technische Daten Eingangsspannung: 2S–14S PCB Dauerstrom: 90 A PCB Spitzenstrom: 140 A (< 60 Sekunden) Ausgangsspannung: 5,2 V DC Maximaler Ausgangsstrom: 3 A Anzahl Stromausgänge: 2 Spannungsteiler: 18,182 Ampere pro Volt: 36,364 Datenausgabe: Analog ESC-Stromverteilung: bis zu 8 ESCs ESC-Signalverteilung: bis zu 8 ESCs Abmessungen und Gewicht Abmessungen: 68 × 50 × 10 mm Montagelochabstand: 45 × 45 mm Gewicht: 43,8 g PX4 und ArduPilot Das Holybro PM07 kann mit kompatiblen Flight Controllern in UAV-Systemen auf Basis von PX4 und ArduPilot eingesetzt werden. Die entsprechenden Parameter für Spannungs- und Strommessung müssen passend zum verwendeten Flight Controller und zur Firmware konfiguriert werden. Lieferumfang 1 × Holybro PM07 Powermodul 1 × XT60-Anschlussleitung, 80 mm, vormontiert 1 × 220 µF / 63 V Elektrolytkondensator, vormontiert 2 × JST-GH 10-Pin Kabel 1 × JST-GH 8-Pin Kabel 2 × JST-GH 6-Pin Kabel Zentrale Strom- und Signalverteilung für größere UAV-Systeme Das Holybro PM07 Powermodul vereint die Versorgung des Flight Controllers, analoge Spannungs- und Strommessung sowie die Strom- und Signalverteilung für bis zu acht ESCs auf einer zentralen Platine. Dadurch eignet es sich besonders für leistungsfähige Multicopter und andere professionelle UAV-Plattformen mit mehreren Antrieben. Die zwei unabhängigen 5,2-V-Ausgänge ermöglichen darüber hinaus den Aufbau einer redundanten Stromversorgung für kompatible Flight Controller. Mit Unterstützung für Akkus von 2S bis 14S und einer PCB-Strombelastbarkeit von bis zu 90 A im Dauerbetrieb bietet das PM07 eine flexible Grundlage für unterschiedlichste UAV-Konfigurationen.

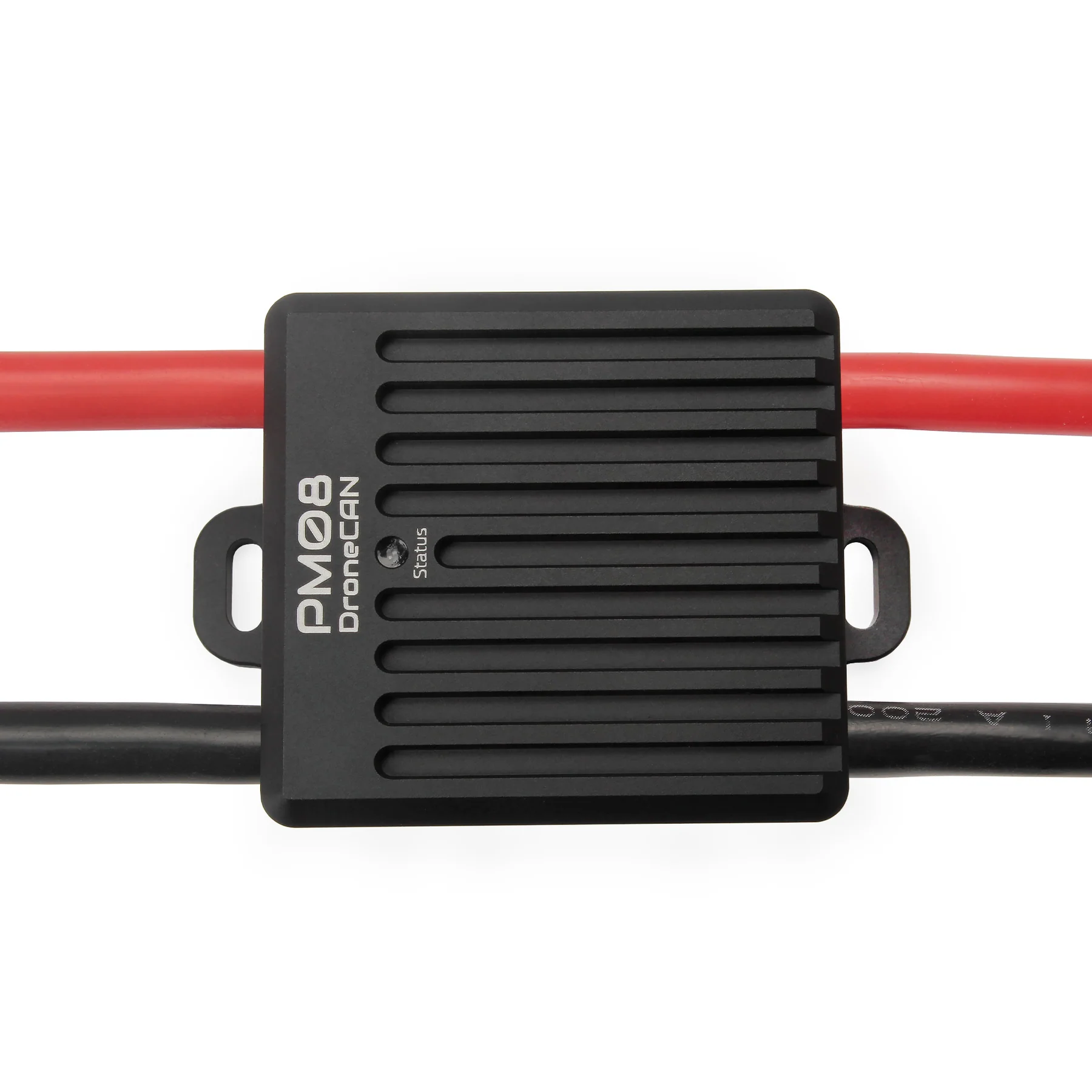

HOLYBRO PM08-CAN Powermodul 200A (14S)
Holybro DroneCAN Powermodul 200A – Hochstrom-Leistungsüberwachung für professionelle UAV-Systeme Das Holybro DroneCAN Powermodul 200A wurde für leistungsstarke UAVs und andere unbemannte Systeme mit hohen Stromanforderungen entwickelt. Es unterstützt Akkus von 2S bis 14S und ist für einen kontinuierlichen Strom von bis zu 200 A ausgelegt. Kurzzeitig können deutlich höhere Stromspitzen verarbeitet werden. Im Gegensatz zu klassischen analogen Powermodulen erfolgt die Kommunikation mit dem Flight Controller über das robuste DroneCAN-Protokoll. Batteriespannung, Strom und Temperatur können digital an einen kompatiblen Flight Controller übertragen werden. Ein leistungsfähiger STM32F405RG Mikrocontroller übernimmt dabei die Verarbeitung der Messdaten und die Kommunikation. Für eine zuverlässige Systemintegration verfügt das Powermodul über zwei unabhängige 5,3-V-Stromausgänge mit jeweils bis zu 3 A. Beide Ausgänge besitzen eigene BEC-Schaltungen. Sensor- und BEC-Platine sind voneinander getrennt aufgebaut, um elektrische Störeinflüsse auf die Messungen zu reduzieren. DroneCAN Kommunikation Die Übertragung der Messdaten erfolgt digital über DroneCAN. Das CAN-basierte Kommunikationssystem eignet sich besonders für professionelle UAV- und Robotikplattformen, bei denen eine robuste digitale Kommunikation zwischen den einzelnen Systemkomponenten erforderlich ist. Digitale Kommunikation über DroneCAN Übertragung von Spannungs-, Strom- und Temperaturdaten Softwaregesteuerte CAN-Terminierung Firmware-Updates werden unterstützt Kalibrierung wird unterstützt Für 2S bis 14S Akkus Das Powermodul unterstützt einen Eingangsspannungsbereich von 7 bis 60,9 V beziehungsweise Akkukonfigurationen von 2S bis 14S. Dadurch eignet es sich insbesondere für größere UAV-Plattformen und Hochleistungsantriebe mit höheren Betriebsspannungen. Bis zu 200 A Dauerstrom Das Holybro DroneCAN Powermodul ist für einen kontinuierlichen Strom von 200 A ausgelegt. Für kurzzeitige Belastungsspitzen sind bei einer Umgebungstemperatur von 25 °C bis zu 400 A für eine Sekunde beziehungsweise bis zu 1000 A für weniger als eine Sekunde angegeben. Dauerstrom: 200 A Spitzenstrom: 400 A bei 25 °C für 1 Sekunde Kurzzeitiger Spitzenstrom: 1000 A bei 25 °C für weniger als 1 Sekunde Maximaler Strommessbereich: 376 A Galvanisch isolierte Strommessung Für die Strommessung kommt ein galvanisch isolierter Stromsensor zum Einsatz. Der verwendete Sensor-IC ist nach AEC-Q100 Grade 1 qualifiziert und wurde für einen zuverlässigen Betrieb unter anspruchsvollen elektrischen und thermischen Bedingungen ausgelegt. Durch die galvanische Trennung und den separaten Aufbau von Sensor- und BEC-Platine werden elektrische Störeinflüsse auf die Messschaltung reduziert. Präzise Spannungs-, Strom- und Temperaturmessung Neben Batteriespannung und Strom verfügt das Powermodul über einen hochpräzisen Temperatursensor. Dadurch kann zusätzlich die thermische Belastung des Moduls überwacht werden. Spannungsgenauigkeit: ±0,1 V Stromgenauigkeit: ±5 % Temperaturgenauigkeit: ±1 °C Zwei unabhängige 5,3-V-Stromausgänge Das Powermodul verfügt über zwei separate 5,3-V-Ausgänge mit jeweils bis zu 3 A Ausgangsstrom. Beide Versorgungsausgänge besitzen einen eigenen BEC-IC und eine unabhängige Schaltung. Ausgang 1: 5,3 V / 3 A Ausgang 2: 5,3 V / 3 A Unabhängiger BEC-IC für jeden Ausgang Separate BEC-Schaltungen Getrennte Sensor- und BEC-Platine Sensorik und Spannungsversorgung sind konstruktiv auf getrennten Platinen untergebracht. Dieser Aufbau reduziert die Übertragung elektrischer Störungen von den Spannungsreglern auf die empfindliche Messschaltung und unterstützt dadurch eine zuverlässige Erfassung der Leistungsdaten. Effizientes Aluminiumgehäuse Das Powermodul verfügt über ein Aluminiumgehäuse zur Wärmeableitung. Die bei hohen Strömen entstehende Wärme kann dadurch effizient an die Umgebung abgegeben werden. Gleichzeitig schützt das Gehäuse die integrierte Elektronik vor mechanischen Einflüssen. STM32F405RG Prozessor Die interne Datenverarbeitung und DroneCAN-Kommunikation übernimmt ein leistungsfähiger STM32F405RG Mikrocontroller mit einer Taktfrequenz von 168 MHz. Prozessor: STM32F405RG Taktfrequenz: 168 MHz Flash-Speicher: 1024 KB RAM: 196 KB Softwaregesteuerte CAN-Terminierung Der CAN-Abschlusswiderstand kann softwareseitig aktiviert beziehungsweise deaktiviert werden. Dadurch lässt sich das Powermodul flexibel entsprechend seiner Position innerhalb des DroneCAN-Netzwerks konfigurieren, ohne dass dafür eine hardwareseitige Änderung erforderlich ist. Anschlüsse Für die Verbindung von Stromversorgung und DroneCAN steht ein Molex CLIK-Mate 6-Pin Anschluss mit 2,00 mm Rastermaß zur Verfügung. Für den Anschluss der Hauptstromversorgung sind verschiedene Varianten erhältlich. Power & CAN: Molex CLIK-Mate 2,00 mm, 6-Pin Akku IN/OUT: XT90-Steckverbinder Akku IN/OUT: verzinnte Leitungsenden Akku IN/OUT: XT90 und Ringkabelschuhe Leitungsquerschnitt: 8 AWG, hochflexible silikonisolierte Leitung Status-LED Eine integrierte Status-LED informiert über den aktuellen Betriebs- und Kommunikationszustand des Powermoduls. Schnelles kontinuierliches Blinken: MCU befindet sich im Bootloader und wartet auf die Firmware 3 Sekunden schnelles Blinken, anschließend 1 Sekunde dauerhaft an: Warten auf CAN-Verbindung Langsames Blinken im Sekundentakt: CAN-Verbindung erfolgreich hergestellt Features Unterstützt 2S bis 14S Akkus 200 A kontinuierliche Strombelastbarkeit 400 A Spitzenstrom für 1 Sekunde bei 25 °C Bis zu 1000 A für weniger als 1 Sekunde bei 25 °C Maximaler Strommessbereich bis 376 A Digitale DroneCAN-Kommunikation STM32F405RG Mikrocontroller Zwei unabhängige 5,3-V / 3-A Stromausgänge Separate BEC-Schaltungen Getrennte Sensor- und BEC-Platine Galvanisch isolierter Stromsensor AEC-Q100 Grade 1 qualifizierter Stromsensor-IC Integrierte Temperaturüberwachung Aluminiumgehäuse für effiziente Wärmeableitung Softwaregesteuerte CAN-Terminierung Firmware-Updates werden unterstützt Kalibrierung wird unterstützt Kompakte Bauweise Technische Daten Prozessor: STM32F405RG Taktfrequenz: 168 MHz Flash-Speicher: 1024 KB RAM: 196 KB Eingangsspannung: 7–60,9 V / 2S–14S Dauerstrom: 200 A Spitzenstrom: 400 A @ 25 °C für 1 Sekunde Maximaler Kurzzeitstrom: 1000 A @ 25 °C für weniger als 1 Sekunde Maximaler Strommessbereich: 376 A Spannungsgenauigkeit: ±0,1 V Stromgenauigkeit: ±5 % Temperaturgenauigkeit: ±1 °C Ausgang 1: 5,3 V / 3 A Ausgang 2: 5,3 V / 3 A Kommunikationsprotokoll: DroneCAN Leitungsquerschnitt: 8 AWG Betriebstemperatur: -25 °C bis +85 °C CAN-Terminierung: softwaregesteuert Firmware-Update: unterstützt Kalibrierung: unterstützt Abmessungen und Gewicht Abmessungen: 45 × 41 × 26 mm, ohne Kabel Gewicht: 185 g inklusive Kabel Für Hochleistungs-UAVs und professionelle unbemannte Systeme Das Holybro DroneCAN Powermodul 200A ist für Systeme ausgelegt, bei denen hohe Ströme, digitale Leistungsüberwachung und eine robuste Kommunikation erforderlich sind. Mit Unterstützung für bis zu 14S, 200 A Dauerstrom und DroneCAN eignet sich das Modul insbesondere für große Multicopter, VTOL-Plattformen, UGVs und andere leistungsstarke unbemannte Systeme. Die Kombination aus galvanisch isolierter Strommessung, Temperaturüberwachung, zwei unabhängigen BEC-Ausgängen und softwaregesteuerter CAN-Terminierung ermöglicht eine flexible Integration in anspruchsvolle Systemarchitekturen.

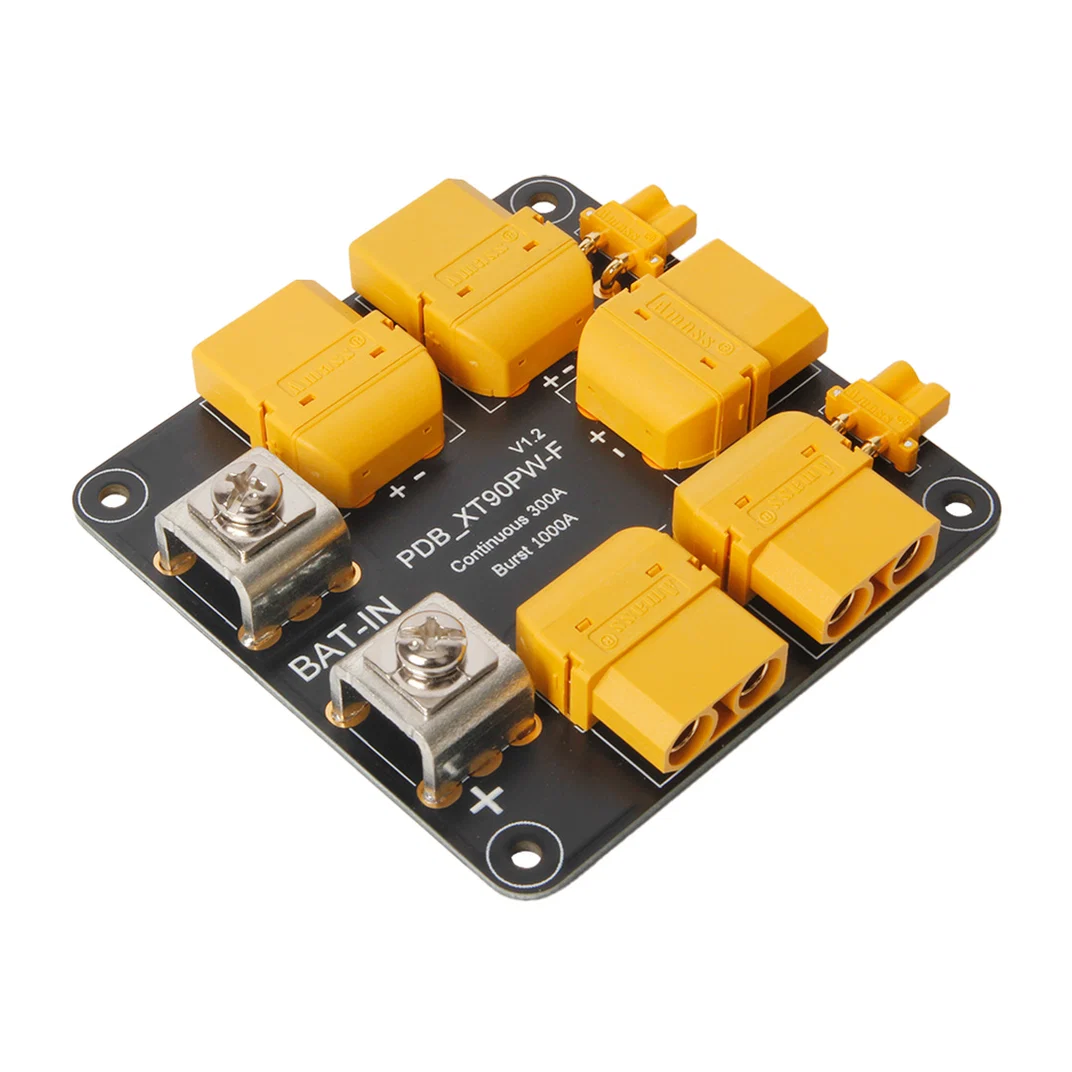

HOLYBRO Power Distribution Board (PDB) 300A - Side Entry
Holybro 300A Power Distribution Board (PDB) – Hochstrom-Stromverteilung für leistungsstarke UAV-Systeme Das Holybro 300A Power Distribution Board (PDB) wurde speziell für Anwendungen mit sehr hohen Strömen entwickelt. Mit einer kontinuierlichen Strombelastbarkeit von bis zu 300 A eignet sich das PDB besonders für leistungsstarke UAVs, Multicopter und andere unbemannte Systeme mit hohem Energiebedarf. Das Power Distribution Board ist mit den Holybro Powermodulen der PM08-Serie kompatibel und ermöglicht unterschiedliche Hochstrom- und Multi-Output-Konfigurationen. Durch die großzügig dimensionierten Leiterbahnen und den Einsatz einer 10-oz-Kupferplatine bietet das PDB eine hohe elektrische Leitfähigkeit und ein verbessertes thermisches Verhalten bei hohen Strombelastungen. Für Hochstromanwendungen entwickelt Bei großen Multicoptern und anderen leistungsstarken UAV-Plattformen können die Antriebssysteme sehr hohe Ströme benötigen. Das Holybro 300A PDB wurde für genau diese Anforderungen entwickelt und ermöglicht eine zentrale Verteilung der Akkuleistung auf mehrere Verbraucher. Dauerstrom: bis zu 300 A Spitzenstrom: bis zu 1000 A Ausgelegt für leistungsstarke UAV-Antriebssysteme Geeignet für verschiedene Multi-Output-Konfigurationen 10-oz-Kupferplatine Ein wesentliches Merkmal des Holybro 300A PDB ist der Aufbau mit 10 oz Kupfer. Die hohe Kupferstärke ermöglicht eine besonders leistungsfähige Stromführung und verbessert gleichzeitig die Wärmeableitung der Platine unter hoher elektrischer Belastung. Damit ist das Power Distribution Board für Systeme ausgelegt, bei denen herkömmliche Stromverteilungsplatinen aufgrund der benötigten Ströme an ihre Grenzen kommen. Kompatibel mit der Holybro PM08-Serie Das 300A Power Distribution Board ist für die Kombination mit den Holybro Powermodulen der PM08-Serie vorgesehen. Dadurch können Stromverteilung, Spannungsversorgung und Leistungsüberwachung entsprechend der jeweiligen Systemkonfiguration miteinander kombiniert werden. Vormontierte XT90- und XT30-Anschlüsse Für eine einfache Integration verfügt das PDB über bereits vormontierte XT90- und XT30-Steckverbinder. Dadurch können verschiedene Komponenten des Stromversorgungssystems direkt mit der zentralen Stromverteilung verbunden werden. Vormontierte XT90-Steckverbinder Vormontierte XT30-Steckverbinder Geeignet für unterschiedliche Strom- und Ausgangskonfigurationen Reduzierter Verkabelungsaufwand bei der Systemintegration Hohe Strombelastbarkeit Das Holybro 300A PDB unterstützt einen kontinuierlichen Gesamtstrom von bis zu 300 A. Für kurzzeitige Lastspitzen ist eine Belastbarkeit von bis zu 1000 A angegeben. Damit eignet sich die Platine insbesondere für große UAV-Plattformen mit mehreren leistungsstarken Motoren und entsprechend dimensionierten ESCs. Features Hochstrom-Power Distribution Board für UAV-Systeme Bis zu 300 A Dauerstrom Bis zu 1000 A Spitzenstrom 10-oz-Kupferplatine für hohe elektrische Belastungen Verbesserte Wärmeableitung bei hohen Strömen Hohe elektrische Leitfähigkeit Kompatibel mit Holybro Powermodulen der PM08-Serie Unterstützt verschiedene Hochstrom-Konfigurationen Geeignet für Multi-Output-Konfigurationen Vormontierte XT90-Steckverbinder Vormontierte XT30-Steckverbinder M3-Montagebohrungen Technische Daten Produkttyp: Power Distribution Board (PDB) Dauerstrom: 300 A Spitzenstrom: 1000 A PCB-Ausführung: 10 oz Kupfer Steckverbinder: XT90 und XT30, vormontiert Montage: M3-Montagebohrungen Kompatibilität: Holybro PM08-Serie Für leistungsstarke UAV- und Multicopter-Plattformen Das Holybro 300A Power Distribution Board ist eine leistungsfähige Lösung für UAV-Systeme, bei denen hohe Ströme zuverlässig auf mehrere Komponenten verteilt werden müssen. Die Kombination aus einer Dauerstrombelastbarkeit von 300 A, einer hohen Spitzenstrombelastbarkeit und dem 10-oz-Kupferaufbau macht das PDB besonders für leistungsstarke Antriebssysteme geeignet. In Verbindung mit einem kompatiblen Powermodul der Holybro PM08-Serie lässt sich eine zentrale Stromversorgungs- und Überwachungslösung für größere professionelle UAVs und andere unbemannte Systeme aufbauen.

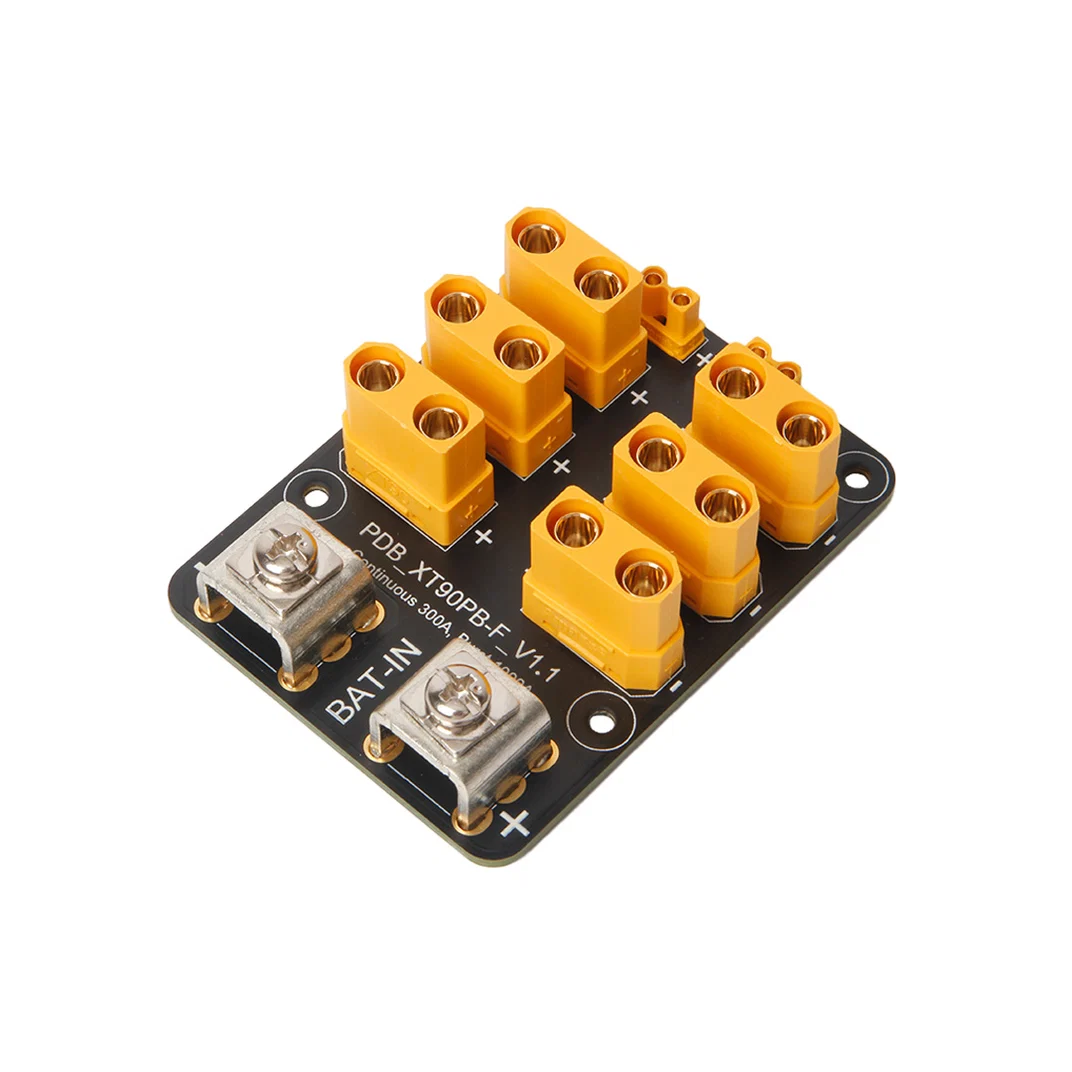

HOLYBRO Power Distribution Board (PDB) 300A - Top Entry
Holybro 300A Power Distribution Board (PDB) – Hochstrom-Stromverteilung für leistungsstarke UAV-Systeme Das Holybro 300A Power Distribution Board (PDB) wurde speziell für Anwendungen mit sehr hohen Strömen entwickelt. Mit einer kontinuierlichen Strombelastbarkeit von bis zu 300 A eignet sich das PDB besonders für leistungsstarke UAVs, Multicopter und andere unbemannte Systeme mit hohem Energiebedarf. Das Power Distribution Board ist mit den Holybro Powermodulen der PM08-Serie kompatibel und ermöglicht unterschiedliche Hochstrom- und Multi-Output-Konfigurationen. Durch die großzügig dimensionierten Leiterbahnen und den Einsatz einer 10-oz-Kupferplatine bietet das PDB eine hohe elektrische Leitfähigkeit und ein verbessertes thermisches Verhalten bei hohen Strombelastungen. Für Hochstromanwendungen entwickelt Bei großen Multicoptern und anderen leistungsstarken UAV-Plattformen können die Antriebssysteme sehr hohe Ströme benötigen. Das Holybro 300A PDB wurde für genau diese Anforderungen entwickelt und ermöglicht eine zentrale Verteilung der Akkuleistung auf mehrere Verbraucher. Dauerstrom: bis zu 300 A Spitzenstrom: bis zu 1000 A Ausgelegt für leistungsstarke UAV-Antriebssysteme Geeignet für verschiedene Multi-Output-Konfigurationen 10-oz-Kupferplatine Ein wesentliches Merkmal des Holybro 300A PDB ist der Aufbau mit 10 oz Kupfer. Die hohe Kupferstärke ermöglicht eine besonders leistungsfähige Stromführung und verbessert gleichzeitig die Wärmeableitung der Platine unter hoher elektrischer Belastung. Damit ist das Power Distribution Board für Systeme ausgelegt, bei denen herkömmliche Stromverteilungsplatinen aufgrund der benötigten Ströme an ihre Grenzen kommen. Kompatibel mit der Holybro PM08-Serie Das 300A Power Distribution Board ist für die Kombination mit den Holybro Powermodulen der PM08-Serie vorgesehen. Dadurch können Stromverteilung, Spannungsversorgung und Leistungsüberwachung entsprechend der jeweiligen Systemkonfiguration miteinander kombiniert werden. Vormontierte XT90- und XT30-Anschlüsse Für eine einfache Integration verfügt das PDB über bereits vormontierte XT90- und XT30-Steckverbinder. Dadurch können verschiedene Komponenten des Stromversorgungssystems direkt mit der zentralen Stromverteilung verbunden werden. Vormontierte XT90-Steckverbinder Vormontierte XT30-Steckverbinder Geeignet für unterschiedliche Strom- und Ausgangskonfigurationen Reduzierter Verkabelungsaufwand bei der Systemintegration Hohe Strombelastbarkeit Das Holybro 300A PDB unterstützt einen kontinuierlichen Gesamtstrom von bis zu 300 A. Für kurzzeitige Lastspitzen ist eine Belastbarkeit von bis zu 1000 A angegeben. Damit eignet sich die Platine insbesondere für große UAV-Plattformen mit mehreren leistungsstarken Motoren und entsprechend dimensionierten ESCs. Features Hochstrom-Power Distribution Board für UAV-Systeme Bis zu 300 A Dauerstrom Bis zu 1000 A Spitzenstrom 10-oz-Kupferplatine für hohe elektrische Belastungen Verbesserte Wärmeableitung bei hohen Strömen Hohe elektrische Leitfähigkeit Kompatibel mit Holybro Powermodulen der PM08-Serie Unterstützt verschiedene Hochstrom-Konfigurationen Geeignet für Multi-Output-Konfigurationen Vormontierte XT90-Steckverbinder Vormontierte XT30-Steckverbinder M3-Montagebohrungen Technische Daten Produkttyp: Power Distribution Board (PDB) Dauerstrom: 300 A Spitzenstrom: 1000 A PCB-Ausführung: 10 oz Kupfer Steckverbinder: XT90 und XT30, vormontiert Montage: M3-Montagebohrungen Kompatibilität: Holybro PM08-Serie Für leistungsstarke UAV- und Multicopter-Plattformen Das Holybro 300A Power Distribution Board ist eine leistungsfähige Lösung für UAV-Systeme, bei denen hohe Ströme zuverlässig auf mehrere Komponenten verteilt werden müssen. Die Kombination aus einer Dauerstrombelastbarkeit von 300 A, einer hohen Spitzenstrombelastbarkeit und dem 10-oz-Kupferaufbau macht das PDB besonders für leistungsstarke Antriebssysteme geeignet. In Verbindung mit einem kompatiblen Powermodul der Holybro PM08-Serie lässt sich eine zentrale Stromversorgungs- und Überwachungslösung für größere professionelle UAVs und andere unbemannte Systeme aufbauen.

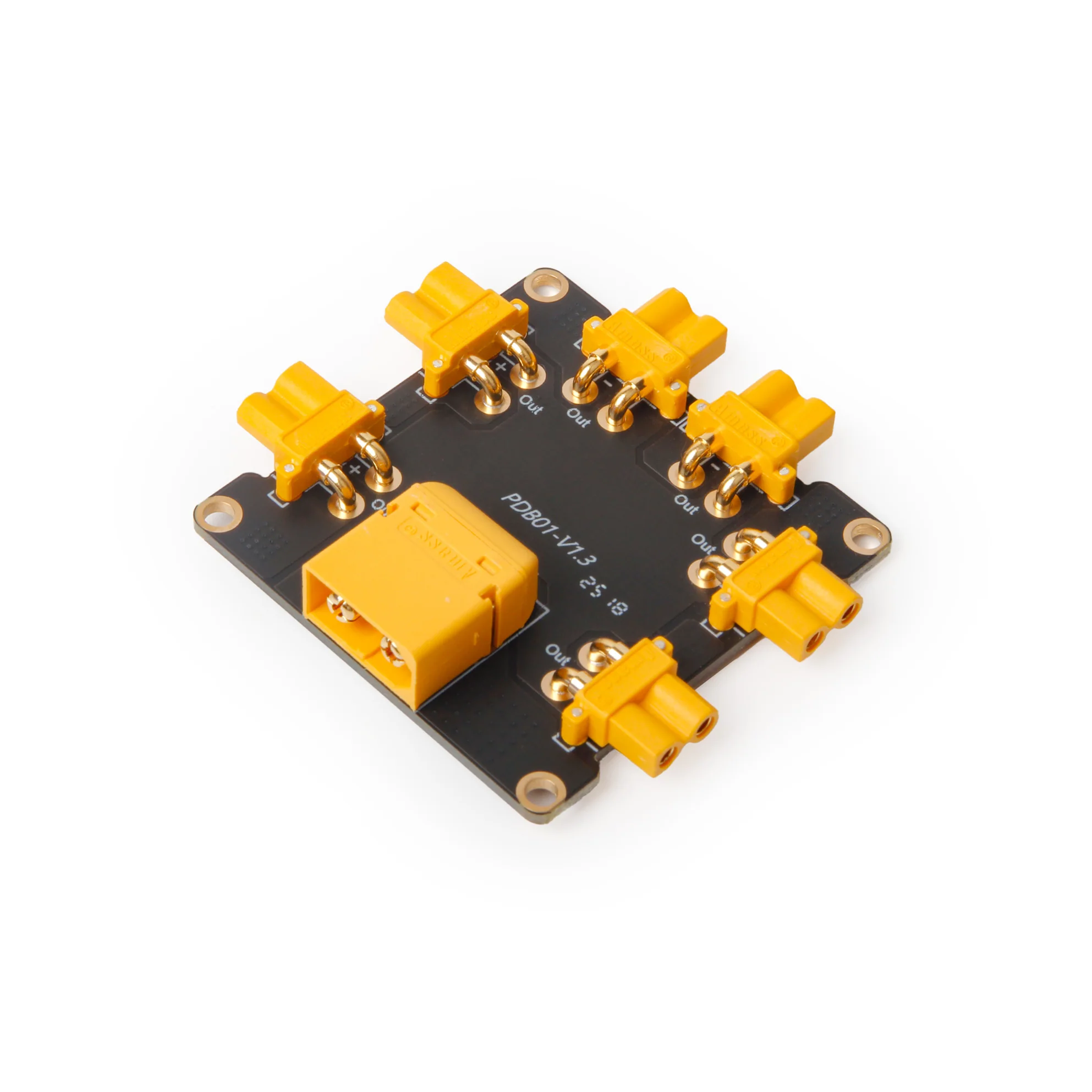

HOLYBRO Power Distribution Board (PDB) 60A
Holybro Power Distribution Board (PDB) – Stromverteilung für PM02 und PM02D Powermodule Das Holybro Power Distribution Board (PDB) dient zur zentralen Verteilung der Akkuspannung innerhalb eines UAV-Systems und wurde für die Verwendung mit den Holybro PM02 und PM02D Powermodulen entwickelt. Über das PDB können die angeschlossenen ESCs beziehungsweise weitere Verbraucher zentral mit der Hauptstromversorgung verbunden werden. Das Power Distribution Board eignet sich insbesondere für Systeme, bei denen das verwendete Powermodul keine eigene Stromverteilung besitzt. Powermodule mit bereits integrierter Stromverteilung wie das PM03, PM06 oder PM07 benötigen dieses zusätzliche PDB in der Regel nicht. Zentrale Stromverteilung Das PDB übernimmt die Verteilung der vom Flugakku bereitgestellten Leistung auf die einzelnen Komponenten des Antriebssystems. Der Anschluss des Akkus beziehungsweise Powermoduls erfolgt über vormontierte XT60-Steckverbinder. Durch die zentrale Stromverteilung lässt sich die Verkabelung innerhalb des UAVs übersichtlich aufbauen und das PDB einfach mit kompatiblen Holybro Powermodulen kombinieren. Mit oder ohne vormontierte XT30-Anschlüsse Das Holybro PDB ist in zwei verschiedenen Ausführungen erhältlich. Je nach Systemaufbau kann zwischen einer Version mit bereits vormontierten XT30-Steckverbindern und einer Version ohne XT30-Steckverbinder gewählt werden. Version mit XT30: XT30-Steckverbinder bereits vormontiert Version ohne XT30: für individuelle Verkabelung und eigene Anschlusskonfigurationen Ideal für den Holybro X500 V2 Die Variante mit vormontierten XT30-Steckverbindern eignet sich besonders für den Aufbau des Holybro X500 V2. Die entsprechenden ESC- und Motor-Komponenten können dadurch unkompliziert in die Stromverteilung integriert werden. Kompatible Powermodule Das Power Distribution Board ist insbesondere für Holybro Powermodule vorgesehen, die keine eigene integrierte Stromverteilung besitzen. Holybro PM02 Powermodul Holybro PM02D Powermodul Keine zusätzliche Stromverteilung bei Powermodulen mit integriertem PDB erforderlich Bei Powermodulen mit bereits integrierter Stromverteilung wird dieses separate PDB normalerweise nicht benötigt. Dazu gehören beispielsweise verschiedene Holybro Powermodule der PM03-, PM06- und PM07-Serie. Hohe Strombelastbarkeit Das Holybro Power Distribution Board ist für einen kontinuierlichen Strom von bis zu 60 A ausgelegt. Kurzzeitig kann das PDB für weniger als 60 Sekunden mit bis zu 120 A belastet werden. Nennstrom: 60 A Maximalstrom: 120 A (< 60 Sekunden) 45 × 45 mm Montagelochabstand Mit einem Montagelochabstand von 45 × 45 mm lässt sich das PDB einfach in kompatible UAV-Frames und Entwicklungsplattformen integrieren. Features Zentrale Stromverteilung für UAV-Systeme Entwickelt für Holybro PM02 und PM02D Powermodule Vormontierte XT60-Steckverbinder für Powermodul und Akku Wahlweise mit oder ohne vormontierte XT30-Steckverbinder erhältlich XT30-Version passend für ESC- und Motor-Konfigurationen des Holybro X500 V2 60 A Dauerstrom 120 A Maximalstrom für weniger als 60 Sekunden 45 × 45 mm Montagelochabstand Kompakte Lösung für eine übersichtliche Stromverteilung Technische Daten Produkttyp: Power Distribution Board (PDB) Dauerstrom: 60 A Maximalstrom: 120 A (< 60 Sekunden) Montagelochabstand: 45 × 45 mm Hauptanschluss: XT60, vormontiert ESC-Anschlüsse: je nach Variante mit oder ohne vormontierte XT30-Steckverbinder Flexible Stromverteilung für individuelle UAV-Systeme Das Holybro Power Distribution Board bietet eine einfache Möglichkeit, die Hauptstromversorgung eines UAVs zentral auf die angeschlossenen Komponenten zu verteilen. In Kombination mit dem PM02 oder PM02D Powermodul entsteht eine kompakte Lösung für Stromversorgung, Leistungsüberwachung und Stromverteilung innerhalb des Systems. Durch die Wahl zwischen einer Variante mit vormontierten XT30-Steckverbindern und einer Version für individuelle Verkabelung kann das PDB sowohl für standardisierte Multicopter-Plattformen als auch für kundenspezifische UAV-Aufbauten eingesetzt werden.

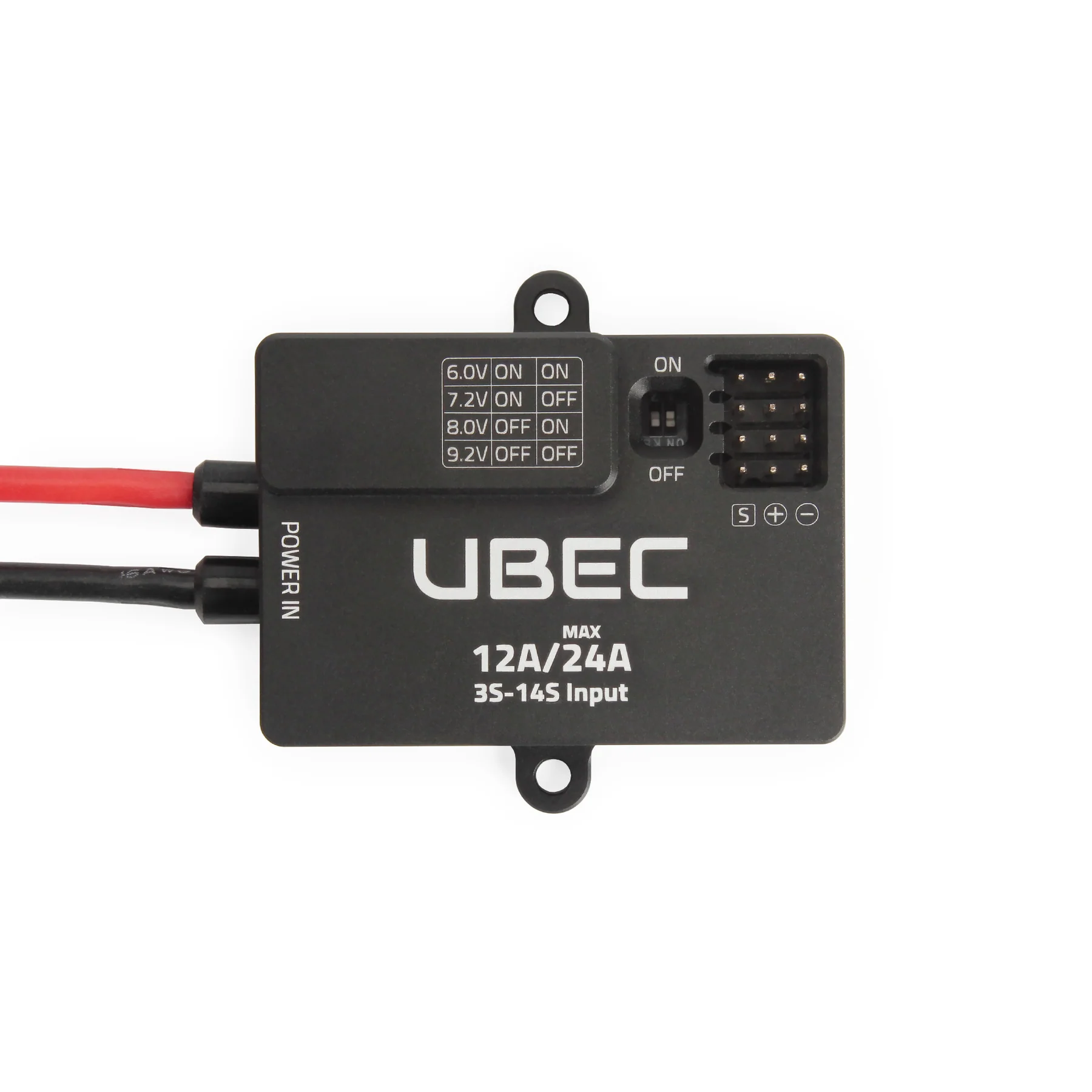

HOLYBRO UBEC 12A (3S-14S)
Holybro UBEC 12A (3–14S) – Einstellbare Spannungsversorgung für Servos und elektronische Komponenten Das Holybro UBEC 12A ist ein leistungsfähiger synchroner DC-DC-Abwärtsregler zur zuverlässigen Spannungsversorgung von Servos, Empfängern und weiteren elektronischen Komponenten in UAVs und anderen unbemannten Systemen. Das UBEC unterstützt einen breiten Eingangsspannungsbereich von 3S bis 14S LiPo und wandelt die Akkuspannung in eine stabile, einstellbare Ausgangsspannung um. Die Ausgangsspannung kann über die integrierten DIP-Schalter auf 6,0 V, 7,2 V, 8,0 V oder 9,2 V eingestellt werden. Dadurch lässt sich das UBEC flexibel an unterschiedliche Servos, Empfänger und Peripheriegeräte anpassen. Mit einem kontinuierlichen Ausgangsstrom von bis zu 12 A und einem kurzzeitigen Spitzenstrom von bis zu 24 A eignet es sich auch für Anwendungen mit höherem Leistungsbedarf. Effiziente DC-DC-Spannungsregelung Das UBEC arbeitet mit einem hocheffizienten DC-DC-Regler und erreicht einen Wirkungsgrad von über 90 %. Die hohe Eingangsspannung des Flugakkus wird effizient auf die gewählte Ausgangsspannung reduziert und stabilisiert. Damit können empfindliche elektronische Komponenten unabhängig von der verwendeten Akkuspannung mit einer konstanten und für das jeweilige Gerät geeigneten Spannung versorgt werden. Einstellbare Ausgangsspannung Über die integrierten DIP-Schalter stehen vier unterschiedliche Ausgangsspannungen zur Verfügung. Dadurch kann die Spannungsversorgung direkt an die Anforderungen der angeschlossenen Komponenten angepasst werden. 6,0 V 7,2 V 8,0 V 9,2 V 3S bis 14S Eingangsspannung Das Holybro UBEC 12A unterstützt einen großen Eingangsspannungsbereich von 3S bis 14S. Dadurch kann es in unterschiedlichsten UAV- und Robotikplattformen eingesetzt werden – von klassischen Multicoptern bis hin zu leistungsstarken Systemen mit Hochvolt-Akkus. Eingangsspannung: 3S–14S Eingangsanschluss: XT30 Bis zu 12 A Dauerstrom Das UBEC stellt einen kontinuierlichen Ausgangsstrom von bis zu 12 A zur Verfügung. Kurzzeitig können Lastspitzen von bis zu 24 A bereitgestellt werden. Damit eignet sich die Spannungsversorgung auch für mehrere Servos oder andere Komponenten mit erhöhtem Strombedarf. Dauerstrom: 12 A Spitzenstrom: 24 A Vier Servo-Ausgänge Für die direkte Versorgung von Servos stehen vier parallel geschaltete Pin-Header-Ausgänge zur Verfügung. Dadurch können mehrere Servos zentral über das UBEC mit der gewählten Ausgangsspannung versorgt werden. Die vier Ausgänge sind parallel geschaltet und teilen sich die verfügbare Gesamtleistung des UBEC. XT30-Ausgang für leistungsstarke Verbraucher Neben den Servo-Anschlüssen verfügt das UBEC über einen XT30-Ausgang. Dieser kann für elektronische Komponenten verwendet werden, die einen höheren Strombedarf besitzen oder über eine separate Stromleitung versorgt werden sollen. Umfangreiche Schutzfunktionen Das Holybro UBEC 12A verfügt über mehrere integrierte Schutzfunktionen, um das Modul und die angeschlossenen Komponenten bei kritischen Betriebszuständen zu schützen. Überstromschutz Kurzschlussschutz am Ausgang Übertemperaturschutz Unterspannungsabschaltung Metallgehäuse für verbesserte Wärmeableitung Das UBEC ist in einem robusten Metallgehäuse untergebracht. Dieses unterstützt eine schnelle Ableitung der beim Betrieb entstehenden Wärme und trägt gleichzeitig zur Reduzierung elektromagnetischer Störungen bei. Gerade bei höheren Ausgangsströmen ist eine effiziente Wärmeableitung wichtig, um einen zuverlässigen Betrieb der Spannungsversorgung zu gewährleisten. Features Synchroner DC-DC-Abwärtsregler Eingangsspannung von 3S bis 14S Wirkungsgrad von über 90 % Einstellbare Ausgangsspannung über DIP-Schalter 6,0 V / 7,2 V / 8,0 V / 9,2 V wählbar Bis zu 12 A kontinuierlicher Ausgangsstrom Bis zu 24 A Spitzenstrom Vier parallel geschaltete Servo-Ausgänge XT30-Ausgang für Verbraucher mit höherem Strombedarf Überstromschutz Kurzschlussschutz Übertemperaturschutz Unterspannungsabschaltung Robustes Metallgehäuse Effiziente Wärmeableitung Reduzierung elektromagnetischer Störungen Technische Daten Produkttyp: UBEC / DC-DC-Spannungsregler Eingangsspannung: 3S–14S Eingangsanschluss: XT30 Ausgangsspannung: 6,0 V / 7,2 V / 8,0 V / 9,2 V Spannungseinstellung: DIP-Schalter Dauerstrom: 12 A Spitzenstrom: 24 A Wirkungsgrad: über 90 % Servo-Ausgänge: 4 × parallel geschaltete Pin-Header Hochstrom-Ausgang: XT30 Abmessungen: 48 × 33,6 × 16,3 mm Gewicht: 47,8 g Lieferumfang 1 × Holybro UBEC 12A Powermodul 1 × XT30 18-AWG Kabel 1 × DuPont 3-Pin Kabel Flexible Spannungsversorgung für UAV- und Robotiksysteme Das Holybro UBEC 12A bietet eine kompakte und leistungsfähige Möglichkeit, Servos, Empfänger und weitere elektronische Komponenten unabhängig von der Hauptakkuspannung mit einer stabilisierten Versorgungsspannung zu betreiben. Durch den großen Eingangsspannungsbereich von 3S bis 14S lässt sich das Modul flexibel in unterschiedlichste Plattformen integrieren. Die einstellbare Ausgangsspannung, der kontinuierliche Ausgangsstrom von 12 A, die vier Servo-Anschlüsse und der zusätzliche XT30-Ausgang machen das UBEC besonders für UAVs, UGVs, Robotikplattformen und kundenspezifische unbemannte Systeme geeignet.

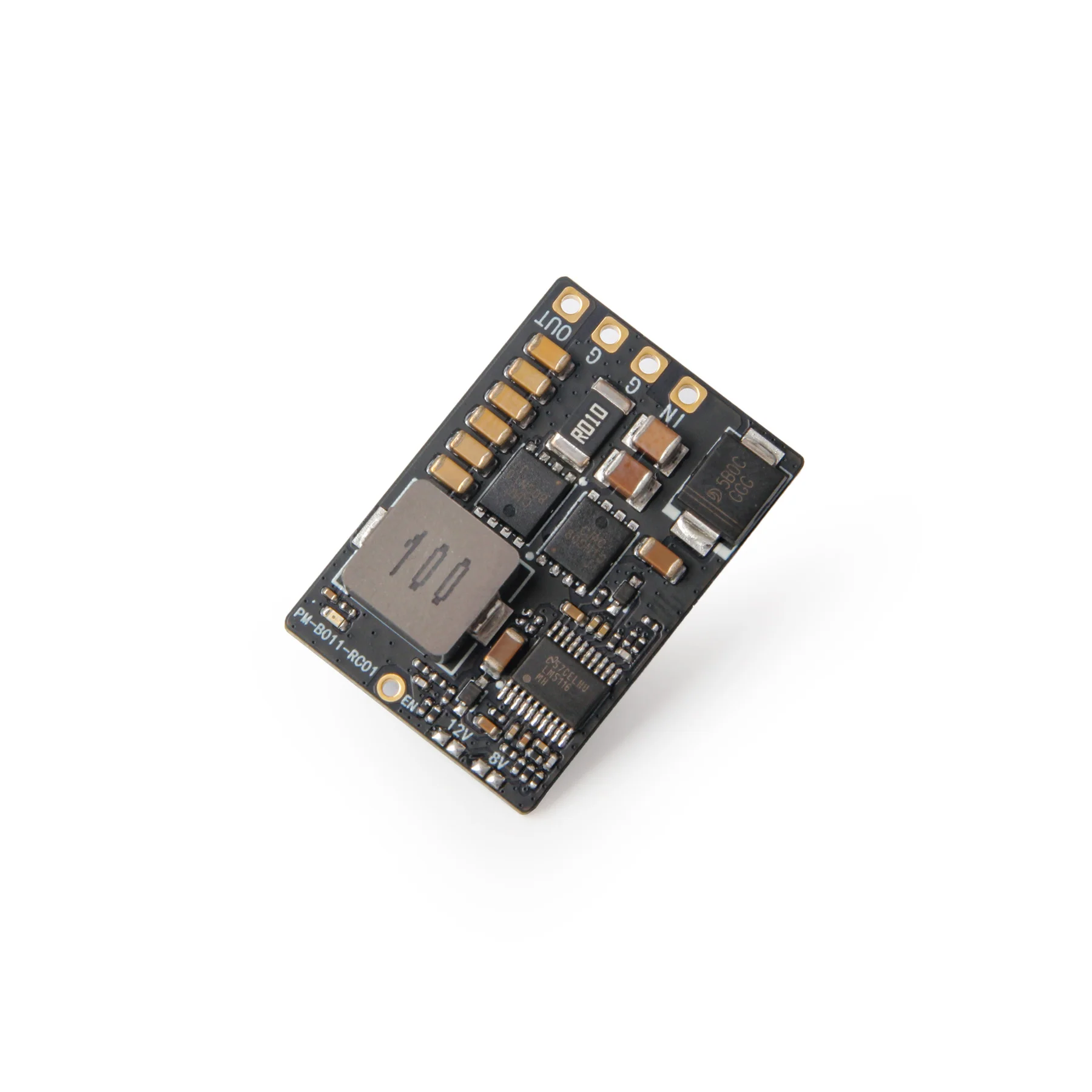

HOLYBRO UBEC 5A (3S-14S)
Holybro UBEC 5A (3–14S) – Kompakter einstellbarer Spannungsregler für UAV- und Robotiksysteme Das Holybro UBEC 5A ist ein kompakter synchroner DC-DC-Abwärtsregler zur zuverlässigen Spannungsversorgung von Empfängern, Sensoren und weiteren elektronischen Komponenten. Das UBEC unterstützt einen breiten Eingangsspannungsbereich von 3S bis 14S LiPo und wandelt die Akkuspannung in eine stabile Ausgangsspannung für angeschlossene Geräte um. Je nach Anwendung kann die Ausgangsspannung auf 5,2 V, 8 V oder 12 V eingestellt werden. Die Auswahl erfolgt durch das entsprechende Überbrücken der vorgesehenen Lötpads auf der Platine. Dadurch lässt sich das UBEC flexibel an unterschiedliche Komponenten und Versorgungsspannungen anpassen. Mit einem Gewicht von nur 6,7 g und Abmessungen von lediglich 35 × 24 × 6,5 mm eignet sich das Modul besonders für UAVs, Robotikplattformen und andere unbemannte Systeme, bei denen eine kompakte und leichte Spannungsversorgung erforderlich ist. Effiziente DC-DC-Spannungsregelung Das Holybro UBEC 5A verwendet einen hocheffizienten DC-DC-Spannungsregler mit einem Wirkungsgrad von über 90 %. Die Eingangsspannung wird effizient auf die eingestellte Ausgangsspannung reduziert und stabilisiert. Der große Betriebsspannungsbereich von 8 bis 60 V ermöglicht den Einsatz mit unterschiedlichen Stromversorgungssystemen. Zusätzlich verfügt der Eingang über einen TVS-Schutz zur Absicherung der Elektronik gegenüber Spannungsspitzen. Einstellbare Ausgangsspannung Die Ausgangsspannung kann entsprechend der angeschlossenen Elektronik auf drei verschiedene Spannungsstufen eingestellt werden. Die Konfiguration erfolgt direkt auf der Platine durch Überbrücken der entsprechenden Lötpads. 5,2 V 8,0 V 12 V Ausgangsstrom abhängig von der gewählten Spannung Der maximal verfügbare kontinuierliche Ausgangsstrom ist von der gewählten Ausgangsspannung abhängig. Bei 5,2 V können bis zu 5 A dauerhaft bereitgestellt werden. Bei höheren Ausgangsspannungen reduziert sich der maximale Dauerstrom entsprechend. 5,2 V: bis zu 5 A Dauerstrom 8,0 V: bis zu 4 A Dauerstrom 12 V: bis zu 2,8 A Dauerstrom Spitzenstrom: bis zu 10 A Für 3S bis 14S Akkus Das Holybro UBEC 5A unterstützt Akkukonfigurationen von 3S bis 14S und kann dadurch in einer Vielzahl unterschiedlicher UAV- und Robotikplattformen eingesetzt werden. Der elektrische Betriebsspannungsbereich des Reglers liegt bei 8 bis 60 V. Hinweis zum 12-V-Ausgang Die Dropout-Spannung des Reglers beträgt 2 V. Für einen stabil geregelten 12-V-Ausgang muss die Eingangsspannung daher mindestens 14 V betragen. Bei einer niedrigeren Eingangsspannung kann eine stabile 12-V-Ausgangsspannung nicht gewährleistet werden. Integrierte Schutzfunktionen Für einen zuverlässigen Betrieb verfügt das UBEC über mehrere integrierte Schutzmechanismen. Diese schützen sowohl den Spannungsregler als auch die angeschlossene Elektronik vor kritischen Betriebszuständen. Überstromschutz am Ausgang Kurzschlussschutz Übertemperaturschutz Unterspannungsabschaltung TVS-Schutz am Eingang Kompakte Bauweise Mit Abmessungen von nur 35 × 24 × 6,5 mm und einem Gewicht von lediglich 6,7 g benötigt das UBEC nur wenig Platz innerhalb des Systems. Damit eignet es sich besonders für Anwendungen, bei denen Gewicht und Bauraum eine wichtige Rolle spielen. Features Synchroner DC-DC-Abwärtsregler Geeignet für 3S bis 14S Akkus Breiter Betriebsspannungsbereich von 8 bis 60 V Wirkungsgrad von über 90 % 5,2 V / 8 V / 12 V Ausgangsspannung wählbar Spannungseinstellung über Lötpads auf der Platine Bis zu 5 A Dauerstrom bei 5,2 V Bis zu 4 A Dauerstrom bei 8 V Bis zu 2,8 A Dauerstrom bei 12 V Bis zu 10 A Spitzenstrom TVS-Schutz am Eingang Überstromschutz Kurzschlussschutz Übertemperaturschutz Unterspannungsabschaltung Kompakte und leichte Bauweise Technische Daten Produkttyp: UBEC / DC-DC-Spannungsregler Eingangsspannung: 3S–14S Betriebsspannungsbereich: 8–60 V Ausgangsspannung: 5,2 V / 8,0 V / 12 V Spannungseinstellung: über Lötpads auf der Platine Dauerstrom bei 5,2 V: 5 A Dauerstrom bei 8 V: 4 A Dauerstrom bei 12 V: 2,8 A Spitzenstrom: 10 A Dropout-Spannung: 2 V Wirkungsgrad: über 90 % Abmessungen: 35 × 24 × 6,5 mm Gewicht: 6,7 g Lieferumfang 1 × Holybro UBEC 5A Powermodul Kompakte Spannungsversorgung für unbemannte Systeme Das Holybro UBEC 5A bietet eine kompakte und flexible Spannungsversorgung für elektronische Komponenten in UAVs, UGVs, Robotikplattformen und anderen unbemannten Systemen. Durch die drei wählbaren Ausgangsspannungen kann das Modul an unterschiedliche Verbraucher angepasst werden. Der große Eingangsspannungsbereich, der Wirkungsgrad von über 90 %, umfangreiche Schutzfunktionen und das geringe Gewicht von nur 6,7 g machen das UBEC besonders interessant für individuelle Systemintegrationen, bei denen eine separate und stabile Spannungsversorgung für Sensoren, Empfänger oder andere Peripheriegeräte benötigt wird.
