HOLYBRO UBEC 5A (3S-14S)

Holybro UBEC 5A (3–14S) – Kompakter einstellbarer Spannungsregler für UAV- und Robotiksysteme

Das Holybro UBEC 5A ist ein kompakter synchroner DC-DC-Abwärtsregler zur zuverlässigen Spannungsversorgung von Empfängern, Sensoren und weiteren elektronischen Komponenten. Das UBEC unterstützt einen breiten Eingangsspannungsbereich von 3S bis 14S LiPo und wandelt die Akkuspannung in eine stabile Ausgangsspannung für angeschlossene Geräte um.

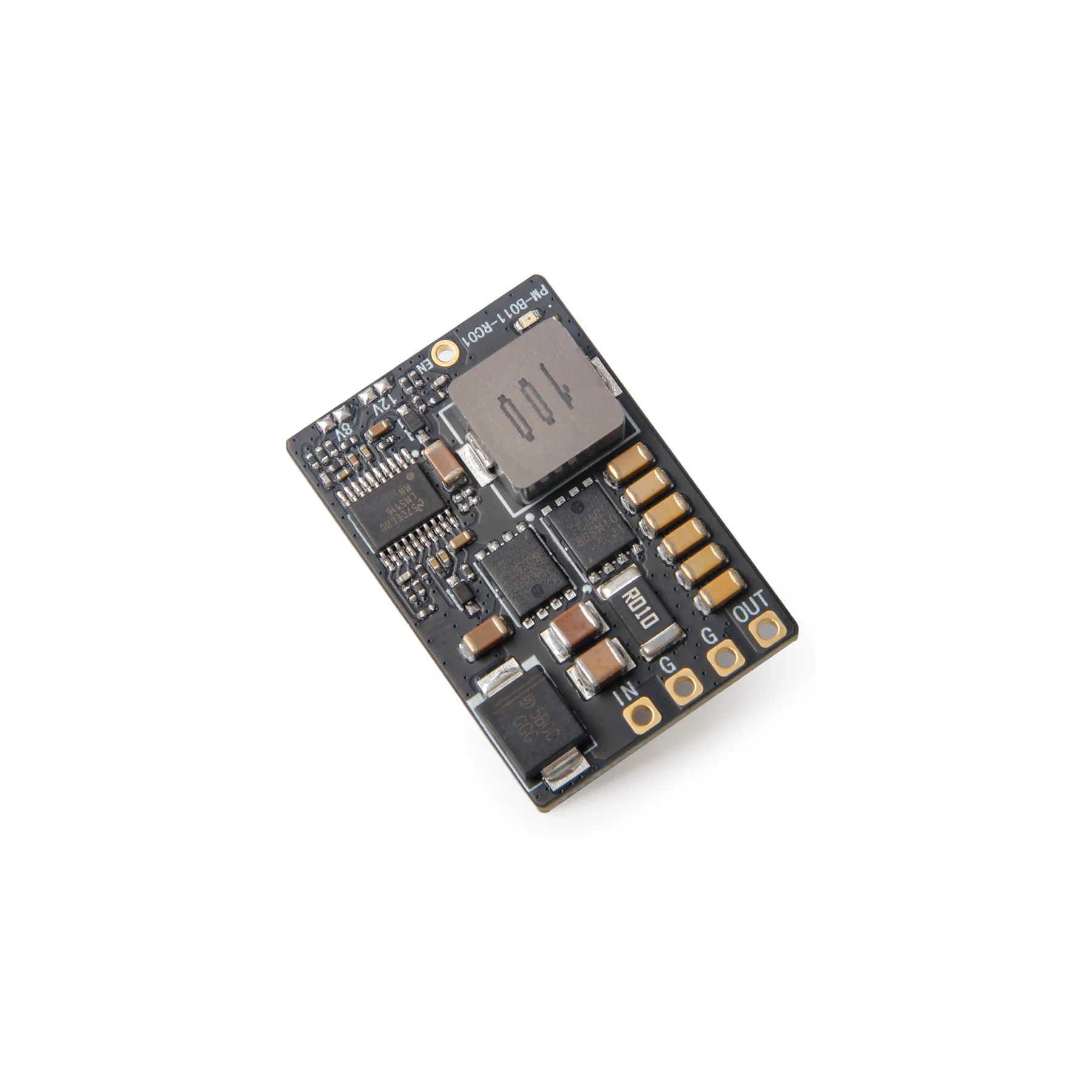

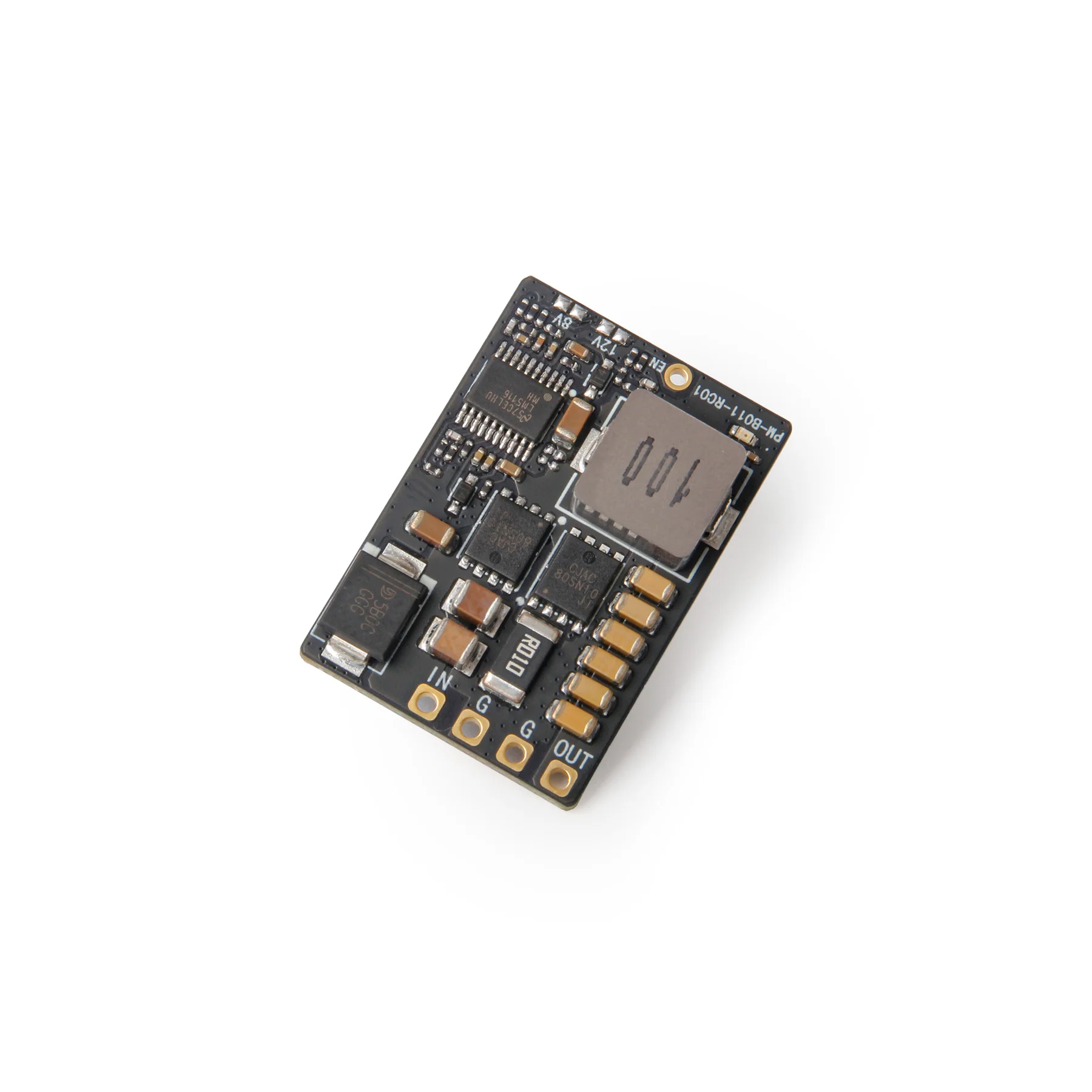

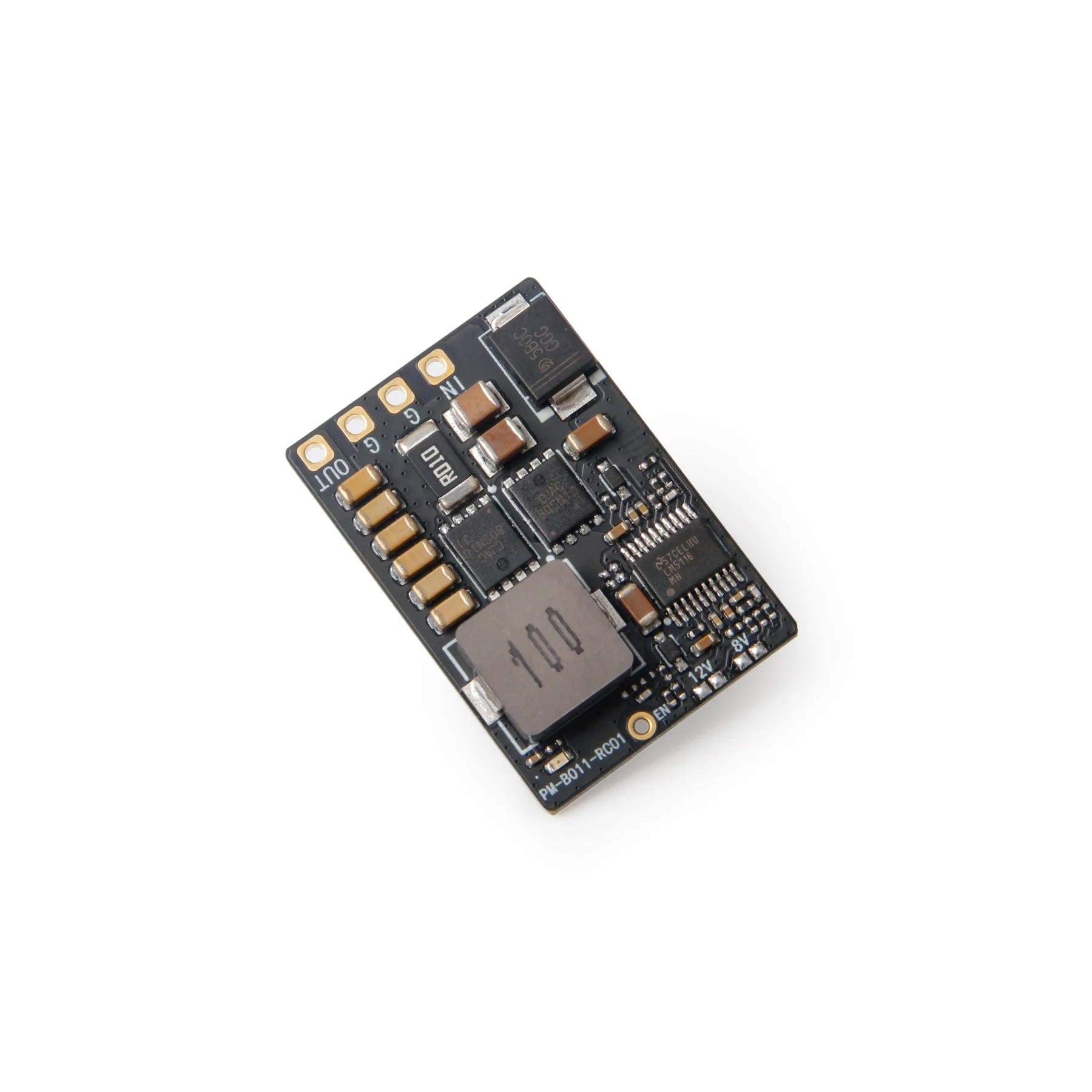

Je nach Anwendung kann die Ausgangsspannung auf 5,2 V, 8 V oder 12 V eingestellt werden. Die Auswahl erfolgt durch das entsprechende Überbrücken der vorgesehenen Lötpads auf der Platine. Dadurch lässt sich das UBEC flexibel an unterschiedliche Komponenten und Versorgungsspannungen anpassen.

Mit einem Gewicht von nur 6,7 g und Abmessungen von lediglich 35 × 24 × 6,5 mm eignet sich das Modul besonders für UAVs, Robotikplattformen und andere unbemannte Systeme, bei denen eine kompakte und leichte Spannungsversorgung erforderlich ist.

Effiziente DC-DC-Spannungsregelung

Das Holybro UBEC 5A verwendet einen hocheffizienten DC-DC-Spannungsregler mit einem Wirkungsgrad von über 90 %. Die Eingangsspannung wird effizient auf die eingestellte Ausgangsspannung reduziert und stabilisiert.

Der große Betriebsspannungsbereich von 8 bis 60 V ermöglicht den Einsatz mit unterschiedlichen Stromversorgungssystemen. Zusätzlich verfügt der Eingang über einen TVS-Schutz zur Absicherung der Elektronik gegenüber Spannungsspitzen.

Einstellbare Ausgangsspannung

Die Ausgangsspannung kann entsprechend der angeschlossenen Elektronik auf drei verschiedene Spannungsstufen eingestellt werden. Die Konfiguration erfolgt direkt auf der Platine durch Überbrücken der entsprechenden Lötpads.

• 5,2 V
• 8,0 V
• 12 V

Ausgangsstrom abhängig von der gewählten Spannung

Der maximal verfügbare kontinuierliche Ausgangsstrom ist von der gewählten Ausgangsspannung abhängig. Bei 5,2 V können bis zu 5 A dauerhaft bereitgestellt werden. Bei höheren Ausgangsspannungen reduziert sich der maximale Dauerstrom entsprechend.

• 5,2 V: bis zu 5 A Dauerstrom
• 8,0 V: bis zu 4 A Dauerstrom
• 12 V: bis zu 2,8 A Dauerstrom
• Spitzenstrom: bis zu 10 A

Für 3S bis 14S Akkus

Das Holybro UBEC 5A unterstützt Akkukonfigurationen von 3S bis 14S und kann dadurch in einer Vielzahl unterschiedlicher UAV- und Robotikplattformen eingesetzt werden. Der elektrische Betriebsspannungsbereich des Reglers liegt bei 8 bis 60 V.

Hinweis zum 12-V-Ausgang

Die Dropout-Spannung des Reglers beträgt 2 V. Für einen stabil geregelten 12-V-Ausgang muss die Eingangsspannung daher mindestens 14 V betragen. Bei einer niedrigeren Eingangsspannung kann eine stabile 12-V-Ausgangsspannung nicht gewährleistet werden.

Integrierte Schutzfunktionen

Für einen zuverlässigen Betrieb verfügt das UBEC über mehrere integrierte Schutzmechanismen. Diese schützen sowohl den Spannungsregler als auch die angeschlossene Elektronik vor kritischen Betriebszuständen.

• Überstromschutz am Ausgang
• Kurzschlussschutz
• Übertemperaturschutz
• Unterspannungsabschaltung
• TVS-Schutz am Eingang

Kompakte Bauweise

Mit Abmessungen von nur 35 × 24 × 6,5 mm und einem Gewicht von lediglich 6,7 g benötigt das UBEC nur wenig Platz innerhalb des Systems. Damit eignet es sich besonders für Anwendungen, bei denen Gewicht und Bauraum eine wichtige Rolle spielen.

Features

• Synchroner DC-DC-Abwärtsregler
• Geeignet für 3S bis 14S Akkus
• Breiter Betriebsspannungsbereich von 8 bis 60 V
• Wirkungsgrad von über 90 %
• 5,2 V / 8 V / 12 V Ausgangsspannung wählbar
• Spannungseinstellung über Lötpads auf der Platine
• Bis zu 5 A Dauerstrom bei 5,2 V
• Bis zu 4 A Dauerstrom bei 8 V
• Bis zu 2,8 A Dauerstrom bei 12 V
• Bis zu 10 A Spitzenstrom
• TVS-Schutz am Eingang
• Überstromschutz
• Kurzschlussschutz
• Übertemperaturschutz
• Unterspannungsabschaltung
• Kompakte und leichte Bauweise

Technische Daten

• Produkttyp: UBEC / DC-DC-Spannungsregler
• Eingangsspannung: 3S–14S
• Betriebsspannungsbereich: 8–60 V
• Ausgangsspannung: 5,2 V / 8,0 V / 12 V
• Spannungseinstellung: über Lötpads auf der Platine
• Dauerstrom bei 5,2 V: 5 A
• Dauerstrom bei 8 V: 4 A
• Dauerstrom bei 12 V: 2,8 A
• Spitzenstrom: 10 A
• Dropout-Spannung: 2 V
• Wirkungsgrad: über 90 %
• Abmessungen: 35 × 24 × 6,5 mm
• Gewicht: 6,7 g

Lieferumfang

• 1 × Holybro UBEC 5A Powermodul

Kompakte Spannungsversorgung für unbemannte Systeme

Das Holybro UBEC 5A bietet eine kompakte und flexible Spannungsversorgung für elektronische Komponenten in UAVs, UGVs, Robotikplattformen und anderen unbemannten Systemen. Durch die drei wählbaren Ausgangsspannungen kann das Modul an unterschiedliche Verbraucher angepasst werden.

Der große Eingangsspannungsbereich, der Wirkungsgrad von über 90 %, umfangreiche Schutzfunktionen und das geringe Gewicht von nur 6,7 g machen das UBEC besonders interessant für individuelle Systemintegrationen, bei denen eine separate und stabile Spannungsversorgung für Sensoren, Empfänger oder andere Peripheriegeräte benötigt wird.
