HOLYBRO PM02 V3 Powermodul (12S)

Holybro PM02 Powermodul – Stromversorgung und analoge Leistungsüberwachung für Flight Controller

Das Holybro PM02 Powermodul bietet eine einfache Möglichkeit, einen Flight Controller direkt aus dem Flugakku mit einer geregelten Spannung von 5,2 V zu versorgen und gleichzeitig Batteriespannung sowie Stromverbrauch zu erfassen.

Die Messwerte werden analog über ein 6-Pin JST-GH Kabel an den Flight Controller übertragen. Das Powermodul wird bereits mit vorkonfektionierten Leitungen, Kondensator und XT60-Steckverbindern geliefert und lässt sich dadurch schnell in bestehende UAV-Systeme integrieren.

Geregelte Stromversorgung für den Flight Controller

Das PM02 Powermodul wandelt die Eingangsspannung des Flugakkus auf eine geregelte Ausgangsspannung von 5,2 V herunter. Der Ausgang kann mit bis zu 3 A belastet werden und dient zur zuverlässigen Versorgung kompatibler Flight Controller.

Analoge Spannungs- und Strommessung

Neben der Stromversorgung erfasst das PM02 Powermodul die aktuelle Batteriespannung und den Stromverbrauch des Systems. Die Messwerte werden als analoges Signal an den Flight Controller ausgegeben und können dort zur Überwachung der Energieversorgung genutzt werden.

• Messung der Batteriespannung
• Messung des aktuellen Stromverbrauchs
• Analoge Datenausgabe
• Übertragung über 6-Pin JST-GH Anschluss

Für 2S bis 12S Akkus

Das Holybro PM02 Powermodul unterstützt Eingangsspannungen von 2S bis 12S und kann dadurch in unterschiedlichen UAV-Plattformen und Antriebskonfigurationen eingesetzt werden.

Hohe Strombelastbarkeit

Die Platine des PM02 Powermoduls ist für hohe Ströme ausgelegt und kann dauerhaft mit bis zu 60 A belastet werden. Kurzzeitig sind Ströme von bis zu 100 A möglich. Die Strommessung unterstützt Werte bis maximal 120 A.

• Dauerstrom PCB: 60 A
• Spitzenstrom PCB: 100 A für weniger als 60 Sekunden
• Maximal erfassbarer Strom: 120 A

Vorkonfektionierte Anschlüsse

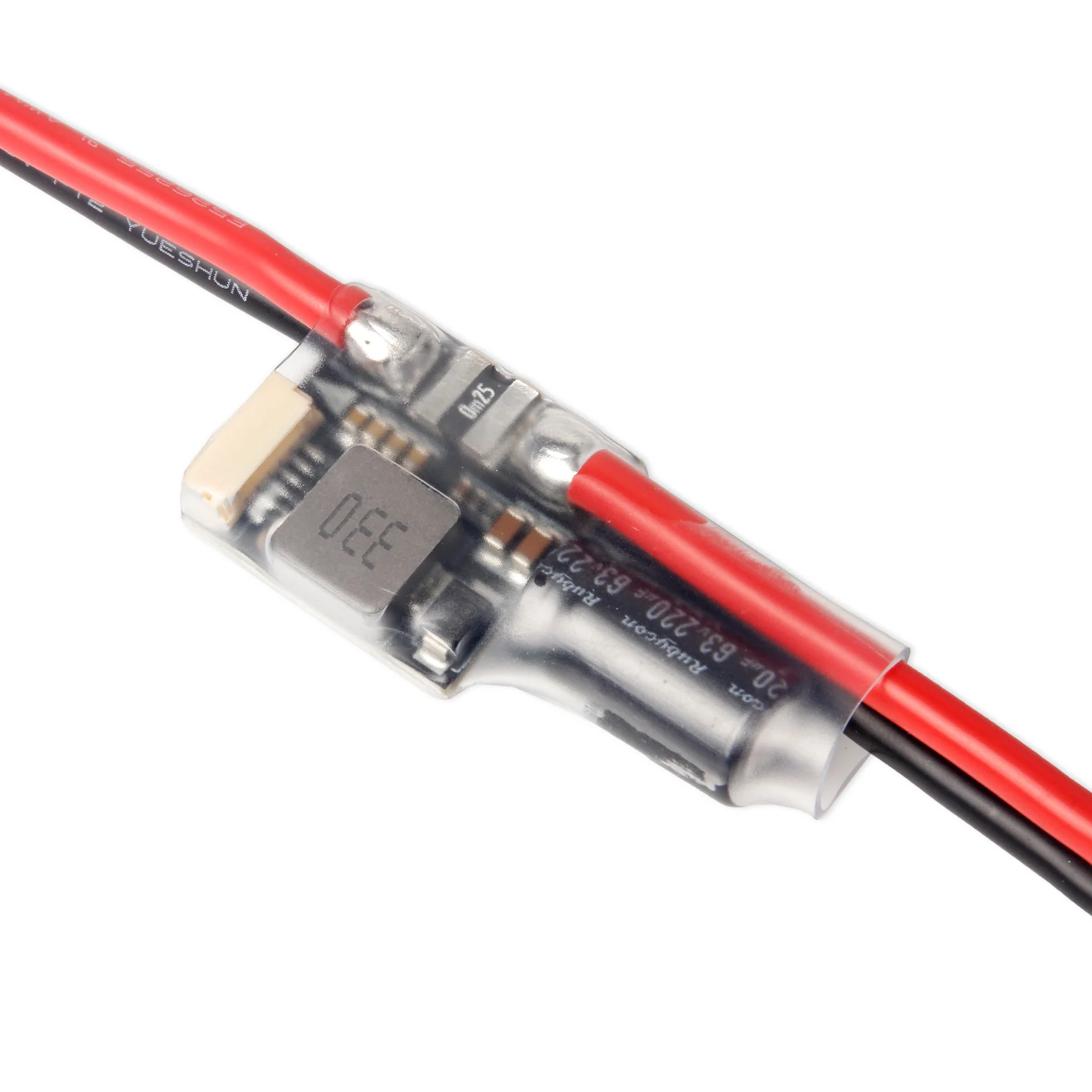

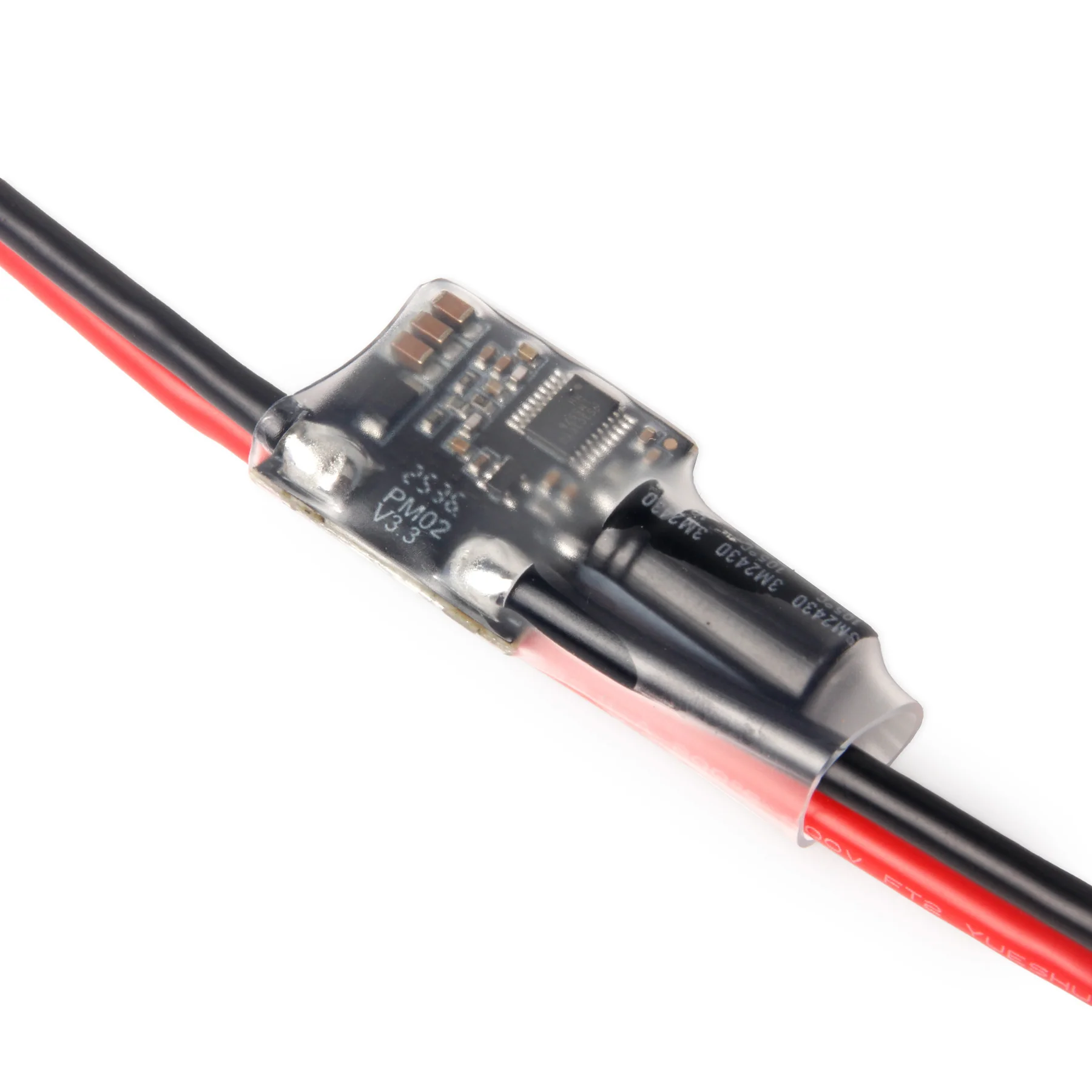

Das Powermodul wird mit bereits angelöteten Leitungen, XT60-Steckverbindern und einem Elektrolytkondensator geliefert. Die Platine ist zusätzlich mit Schrumpfschlauch geschützt und kann dadurch unkompliziert in das Stromversorgungssystem eines UAVs integriert werden.

Technische Daten

• Eingangsspannung: 2S–12S
• PCB Dauerstrom: 60 A
• PCB Spitzenstrom: 100 A (< 60 Sekunden)
• Maximaler Messstrom: 120 A
• Ausgang: 5,2 V DC / maximal 3 A
• Spannungsteiler: 18,182
• Ampere pro Volt: 36,364
• Gewicht: 20 g

Wichtiger Hinweis zur Strombelastbarkeit

Die bereits angelöteten XT60-Steckverbinder und 12-AWG-Leitungen sind für einen Dauerstrom von 30 A und einen kurzzeitigen Spitzenstrom von 60 A für weniger als 60 Sekunden ausgelegt.

Die Strombelastbarkeit der Platine selbst liegt höher. Wird das Powermodul in einem System mit Strömen oberhalb der Belastbarkeit der vormontierten XT60-Steckverbinder und 12-AWG-Leitungen eingesetzt, müssen Steckverbinder und Leitungsquerschnitt entsprechend der tatsächlichen Strombelastung dimensioniert und angepasst werden.

Kompatibilität

Das Holybro PM02 Powermodul verwendet eine analoge Datenausgabe für die Übertragung der Spannungs- und Strommesswerte. Es ist daher für Flight Controller vorgesehen, die eine entsprechende analoge Powermodul-Schnittstelle unterstützen.

Wichtig: Das PM02 Powermodul ist nicht mit Pixhawk® 5X und Pixhawk® 6X kompatibel. Diese Flight Controller benötigen ein digitales Powermodul wie das Holybro PM02D.

Features

• Geregelte 5,2-V-Stromversorgung für kompatible Flight Controller
• Bis zu 3 A Ausgangsstrom
• Unterstützt 2S bis 12S Akkus
• Analoge Spannungsmessung
• Analoge Strommessung
• Maximaler Messbereich bis 120 A
• 6-Pin JST-GH Schnittstelle
• Vormontierte XT60-Steckverbinder
• Vormontierte 12-AWG-Leitungen
• Vormontierter 220 µF / 63 V Elektrolytkondensator
• Platinenbereich durch Schrumpfschlauch geschützt
• Kompaktes Gewicht von nur 20 g

Lieferumfang

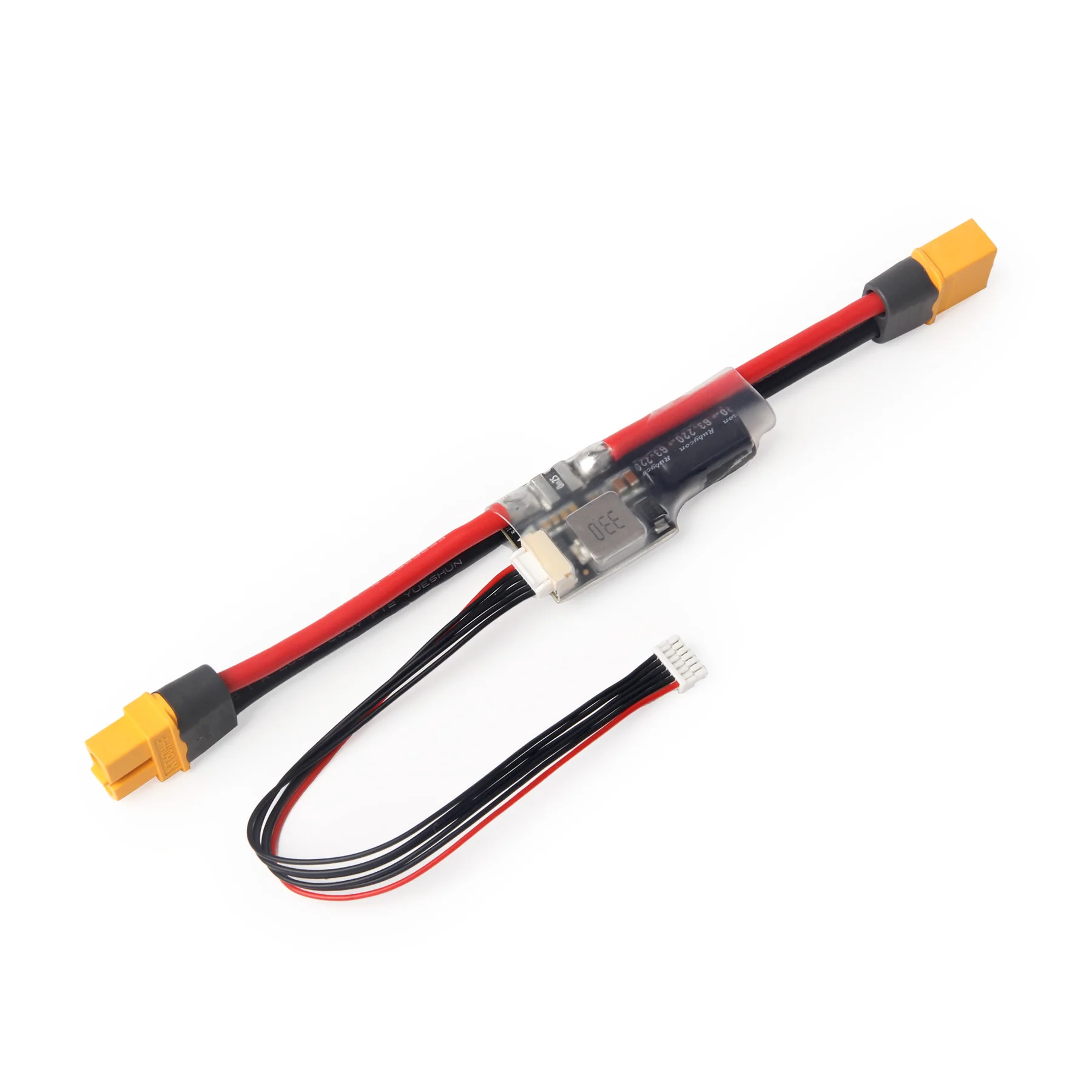

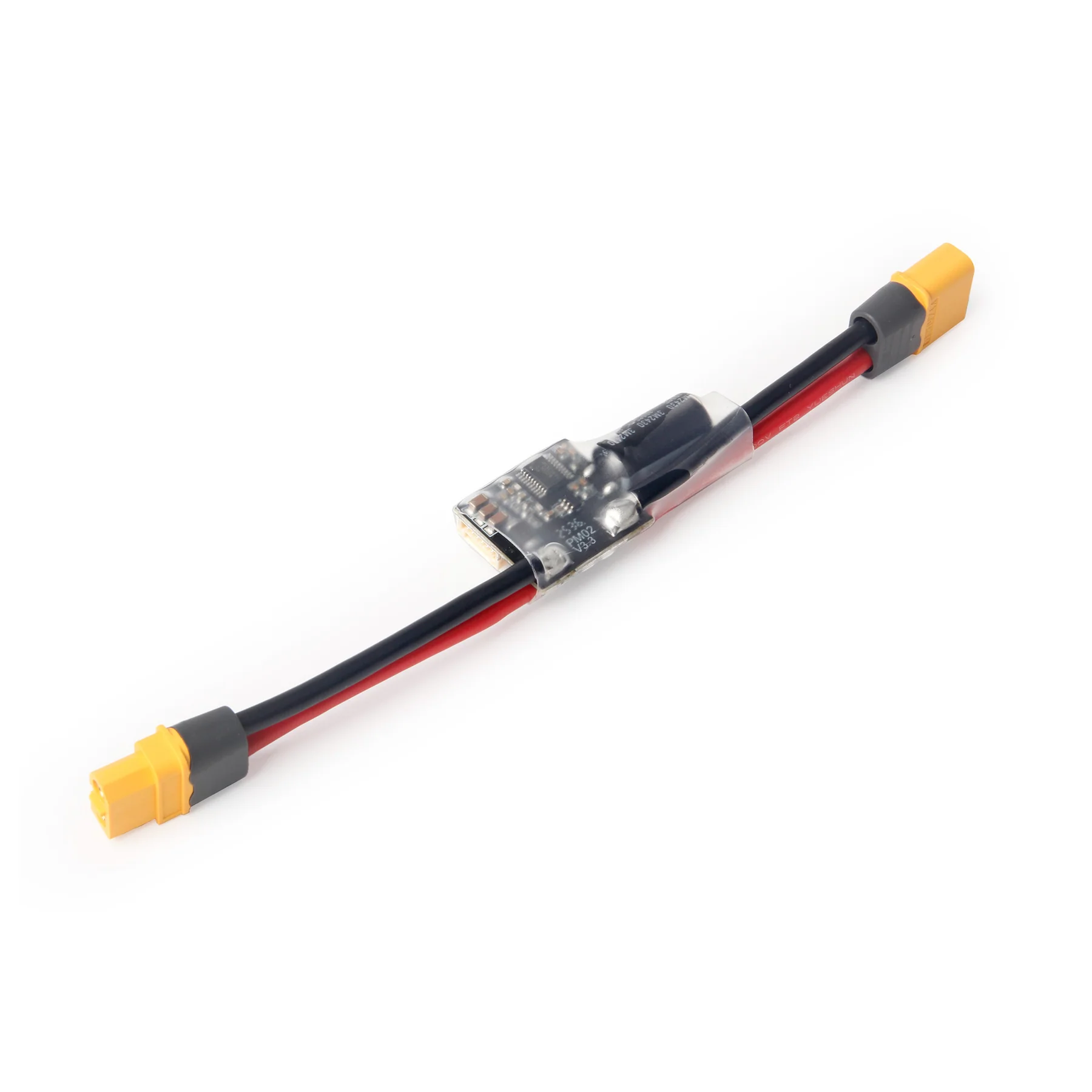

• 1 × Holybro PM02 Powermodul mit vormontierten XT60-Steckverbindern
• 1 × 220 µF / 63 V Elektrolytkondensator, vormontiert
• 1 × Molex 6-Pin Kabel, 15 cm
• 1 × JST-GH 6-Pin Kabel, 15 cm

Für UAV-Systeme mit analoger Leistungsüberwachung

Das Holybro PM02 Powermodul kombiniert die Spannungsversorgung des Flight Controllers mit der Erfassung von Batteriespannung und Stromverbrauch in einem kompakten Modul. Durch den großen Eingangsspannungsbereich von 2S bis 12S lässt es sich flexibel in unterschiedliche UAV-Plattformen integrieren.

Die vorkonfektionierten Anschlüsse und Kabel vereinfachen die Integration und machen das PM02 Powermodul zu einer praktischen Lösung für den Aufbau und die Erweiterung von Drohnen und anderen unbemannten Systemen mit kompatiblen Flight Controllern.
