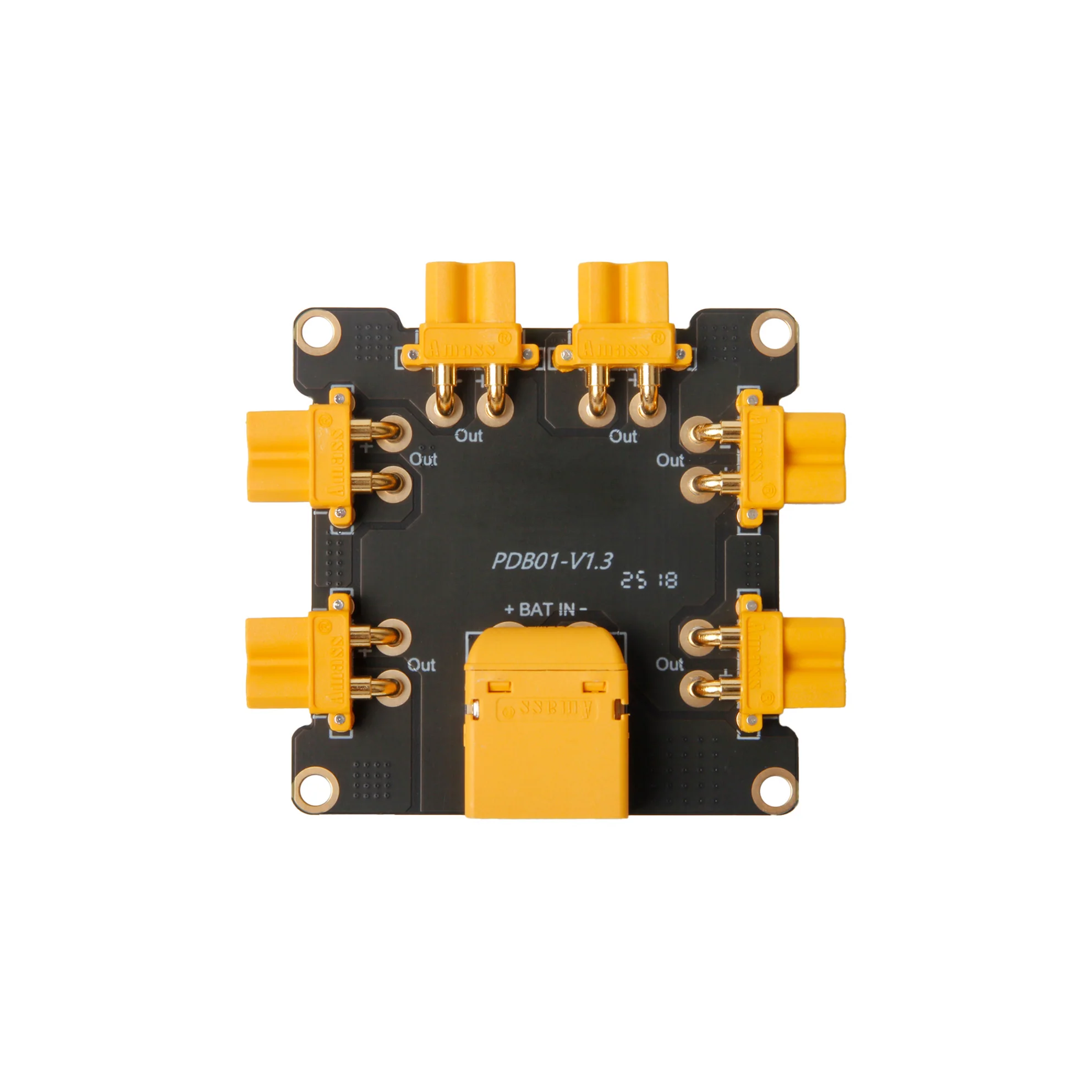

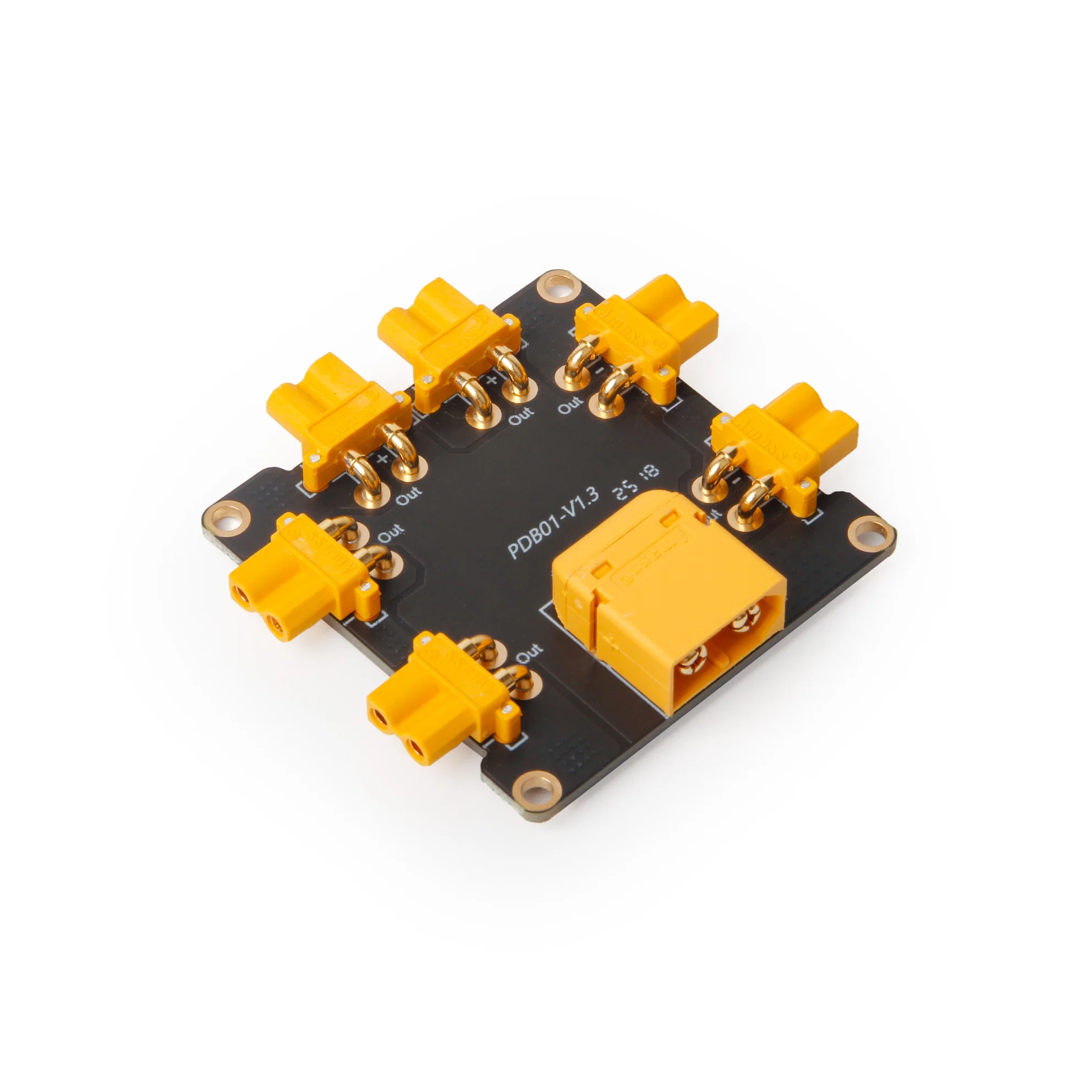

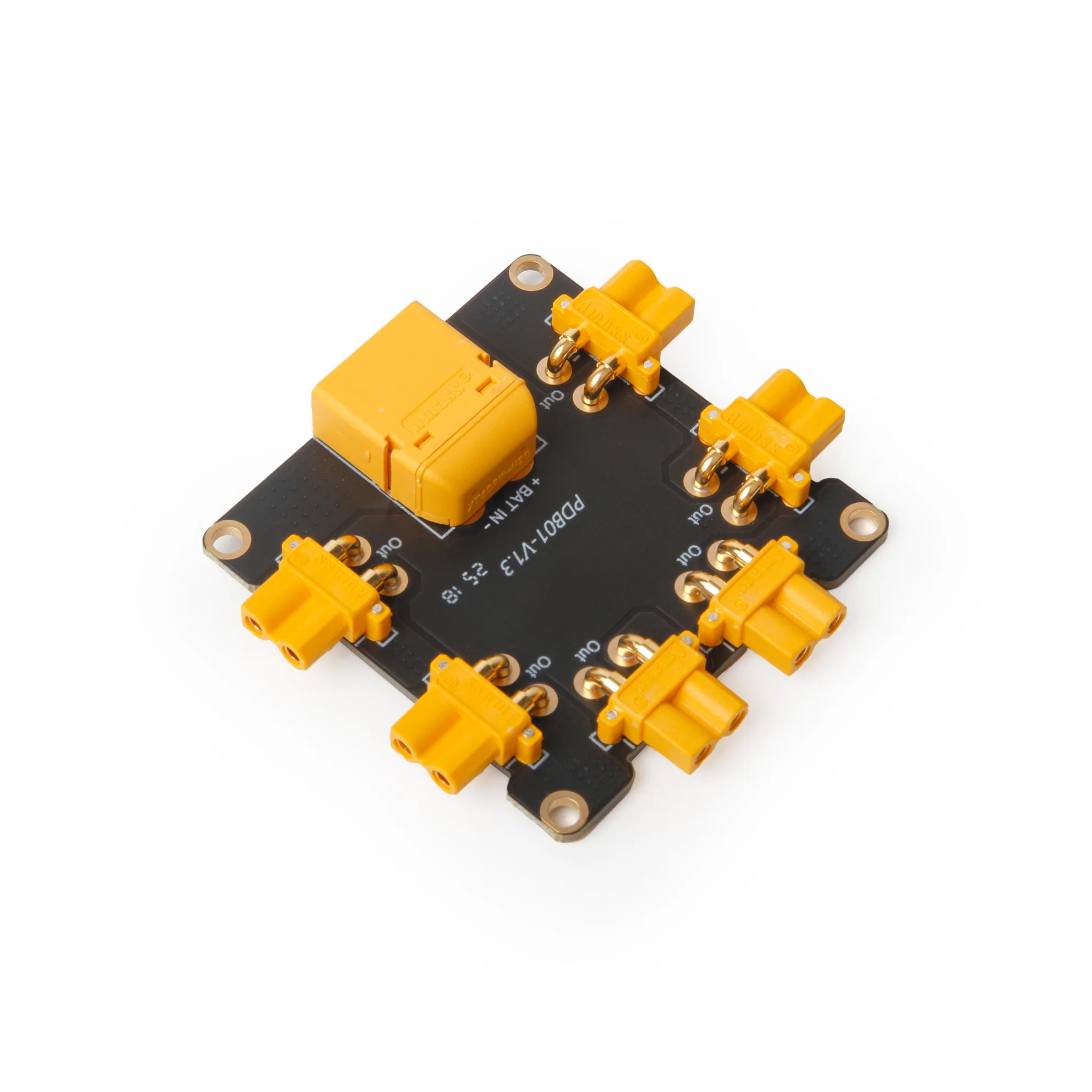

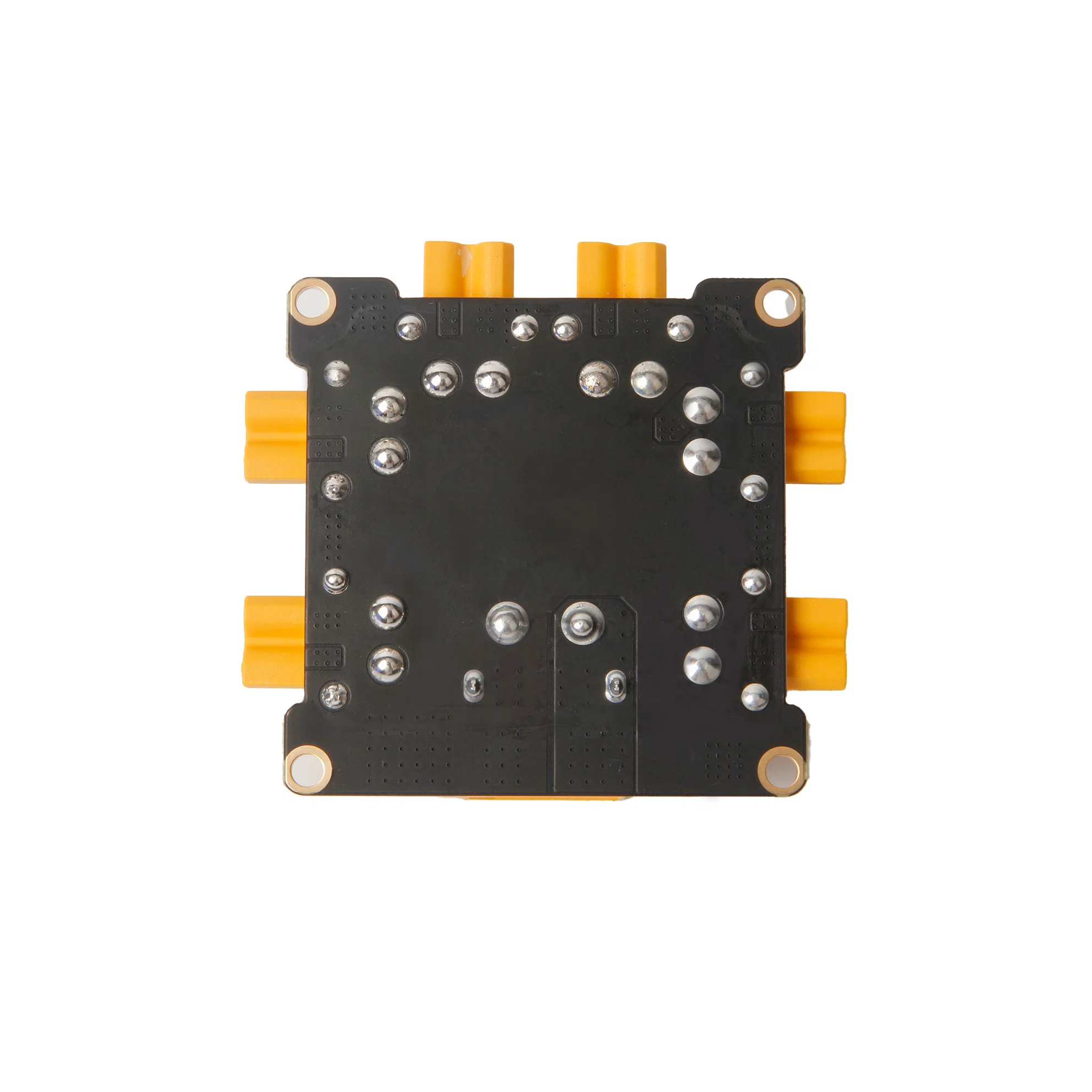

HOLYBRO Power Distribution Board (PDB) 60A

Holybro Power Distribution Board (PDB) – Stromverteilung für PM02 und PM02D Powermodule

Das Holybro Power Distribution Board (PDB) dient zur zentralen Verteilung der Akkuspannung innerhalb eines UAV-Systems und wurde für die Verwendung mit den Holybro PM02 und PM02D Powermodulen entwickelt. Über das PDB können die angeschlossenen ESCs beziehungsweise weitere Verbraucher zentral mit der Hauptstromversorgung verbunden werden.

Das Power Distribution Board eignet sich insbesondere für Systeme, bei denen das verwendete Powermodul keine eigene Stromverteilung besitzt. Powermodule mit bereits integrierter Stromverteilung wie das PM03, PM06 oder PM07 benötigen dieses zusätzliche PDB in der Regel nicht.

Zentrale Stromverteilung

Das PDB übernimmt die Verteilung der vom Flugakku bereitgestellten Leistung auf die einzelnen Komponenten des Antriebssystems. Der Anschluss des Akkus beziehungsweise Powermoduls erfolgt über vormontierte XT60-Steckverbinder.

Durch die zentrale Stromverteilung lässt sich die Verkabelung innerhalb des UAVs übersichtlich aufbauen und das PDB einfach mit kompatiblen Holybro Powermodulen kombinieren.

Mit oder ohne vormontierte XT30-Anschlüsse

Das Holybro PDB ist in zwei verschiedenen Ausführungen erhältlich. Je nach Systemaufbau kann zwischen einer Version mit bereits vormontierten XT30-Steckverbindern und einer Version ohne XT30-Steckverbinder gewählt werden.

• Version mit XT30: XT30-Steckverbinder bereits vormontiert
• Version ohne XT30: für individuelle Verkabelung und eigene Anschlusskonfigurationen

Ideal für den Holybro X500 V2

Die Variante mit vormontierten XT30-Steckverbindern eignet sich besonders für den Aufbau des Holybro X500 V2. Die entsprechenden ESC- und Motor-Komponenten können dadurch unkompliziert in die Stromverteilung integriert werden.

Kompatible Powermodule

Das Power Distribution Board ist insbesondere für Holybro Powermodule vorgesehen, die keine eigene integrierte Stromverteilung besitzen.

• Holybro PM02 Powermodul
• Holybro PM02D Powermodul

Keine zusätzliche Stromverteilung bei Powermodulen mit integriertem PDB erforderlich

Bei Powermodulen mit bereits integrierter Stromverteilung wird dieses separate PDB normalerweise nicht benötigt. Dazu gehören beispielsweise verschiedene Holybro Powermodule der PM03-, PM06- und PM07-Serie.

Hohe Strombelastbarkeit

Das Holybro Power Distribution Board ist für einen kontinuierlichen Strom von bis zu 60 A ausgelegt. Kurzzeitig kann das PDB für weniger als 60 Sekunden mit bis zu 120 A belastet werden.

• Nennstrom: 60 A
• Maximalstrom: 120 A (< 60 Sekunden)

45 × 45 mm Montagelochabstand

Mit einem Montagelochabstand von 45 × 45 mm lässt sich das PDB einfach in kompatible UAV-Frames und Entwicklungsplattformen integrieren.

Features

• Zentrale Stromverteilung für UAV-Systeme
• Entwickelt für Holybro PM02 und PM02D Powermodule
• Vormontierte XT60-Steckverbinder für Powermodul und Akku
• Wahlweise mit oder ohne vormontierte XT30-Steckverbinder erhältlich
• XT30-Version passend für ESC- und Motor-Konfigurationen des Holybro X500 V2
• 60 A Dauerstrom
• 120 A Maximalstrom für weniger als 60 Sekunden
• 45 × 45 mm Montagelochabstand
• Kompakte Lösung für eine übersichtliche Stromverteilung

Technische Daten

• Produkttyp: Power Distribution Board (PDB)
• Dauerstrom: 60 A
• Maximalstrom: 120 A (< 60 Sekunden)
• Montagelochabstand: 45 × 45 mm
• Hauptanschluss: XT60, vormontiert
• ESC-Anschlüsse: je nach Variante mit oder ohne vormontierte XT30-Steckverbinder

Flexible Stromverteilung für individuelle UAV-Systeme

Das Holybro Power Distribution Board bietet eine einfache Möglichkeit, die Hauptstromversorgung eines UAVs zentral auf die angeschlossenen Komponenten zu verteilen. In Kombination mit dem PM02 oder PM02D Powermodul entsteht eine kompakte Lösung für Stromversorgung, Leistungsüberwachung und Stromverteilung innerhalb des Systems.

Durch die Wahl zwischen einer Variante mit vormontierten XT30-Steckverbindern und einer Version für individuelle Verkabelung kann das PDB sowohl für standardisierte Multicopter-Plattformen als auch für kundenspezifische UAV-Aufbauten eingesetzt werden.
