HOLYBRO UBEC 12A (3S-14S)

Holybro UBEC 12A (3–14S) – Einstellbare Spannungsversorgung für Servos und elektronische Komponenten

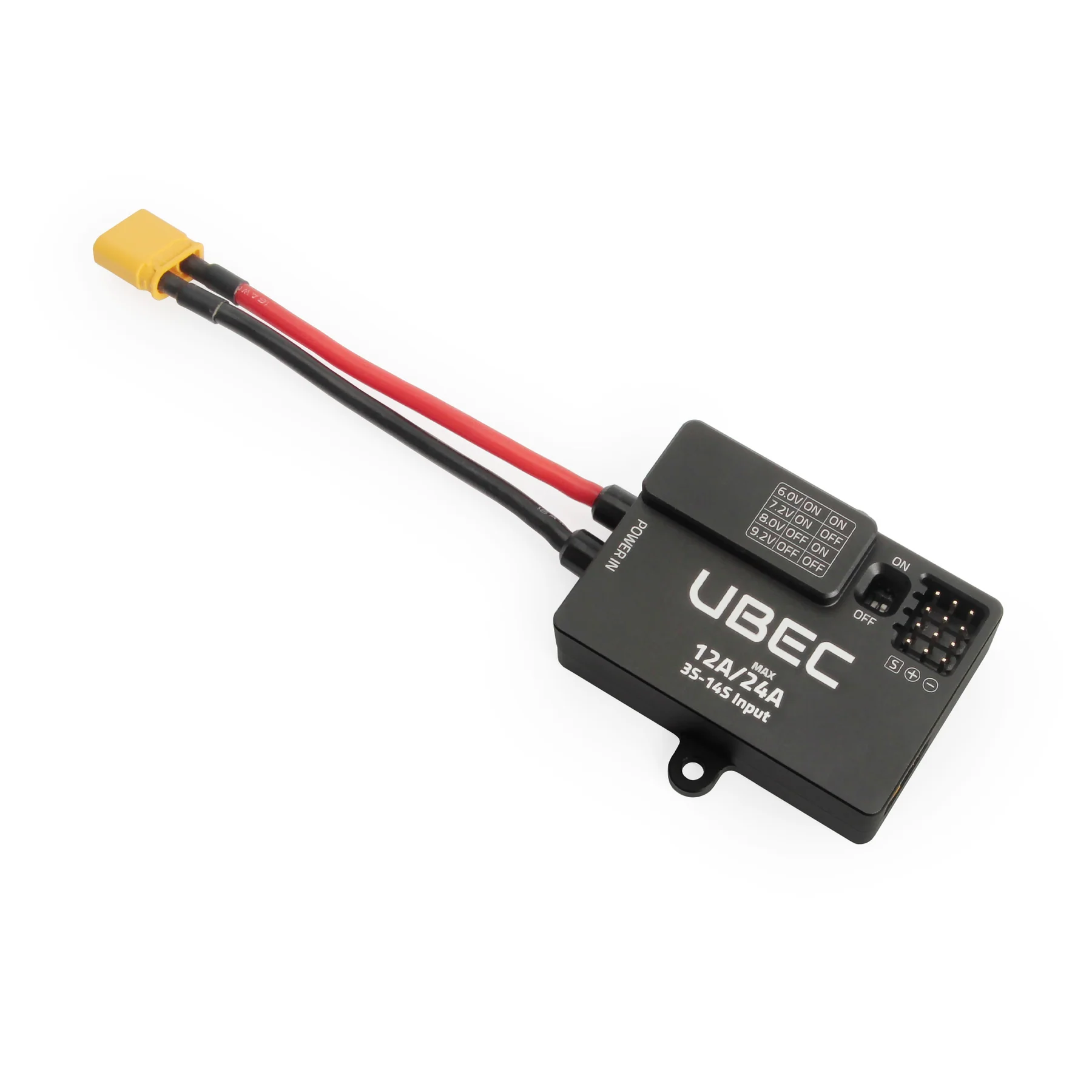

Das Holybro UBEC 12A ist ein leistungsfähiger synchroner DC-DC-Abwärtsregler zur zuverlässigen Spannungsversorgung von Servos, Empfängern und weiteren elektronischen Komponenten in UAVs und anderen unbemannten Systemen. Das UBEC unterstützt einen breiten Eingangsspannungsbereich von 3S bis 14S LiPo und wandelt die Akkuspannung in eine stabile, einstellbare Ausgangsspannung um.

Die Ausgangsspannung kann über die integrierten DIP-Schalter auf 6,0 V, 7,2 V, 8,0 V oder 9,2 V eingestellt werden. Dadurch lässt sich das UBEC flexibel an unterschiedliche Servos, Empfänger und Peripheriegeräte anpassen. Mit einem kontinuierlichen Ausgangsstrom von bis zu 12 A und einem kurzzeitigen Spitzenstrom von bis zu 24 A eignet es sich auch für Anwendungen mit höherem Leistungsbedarf.

Effiziente DC-DC-Spannungsregelung

Das UBEC arbeitet mit einem hocheffizienten DC-DC-Regler und erreicht einen Wirkungsgrad von über 90 %. Die hohe Eingangsspannung des Flugakkus wird effizient auf die gewählte Ausgangsspannung reduziert und stabilisiert.

Damit können empfindliche elektronische Komponenten unabhängig von der verwendeten Akkuspannung mit einer konstanten und für das jeweilige Gerät geeigneten Spannung versorgt werden.

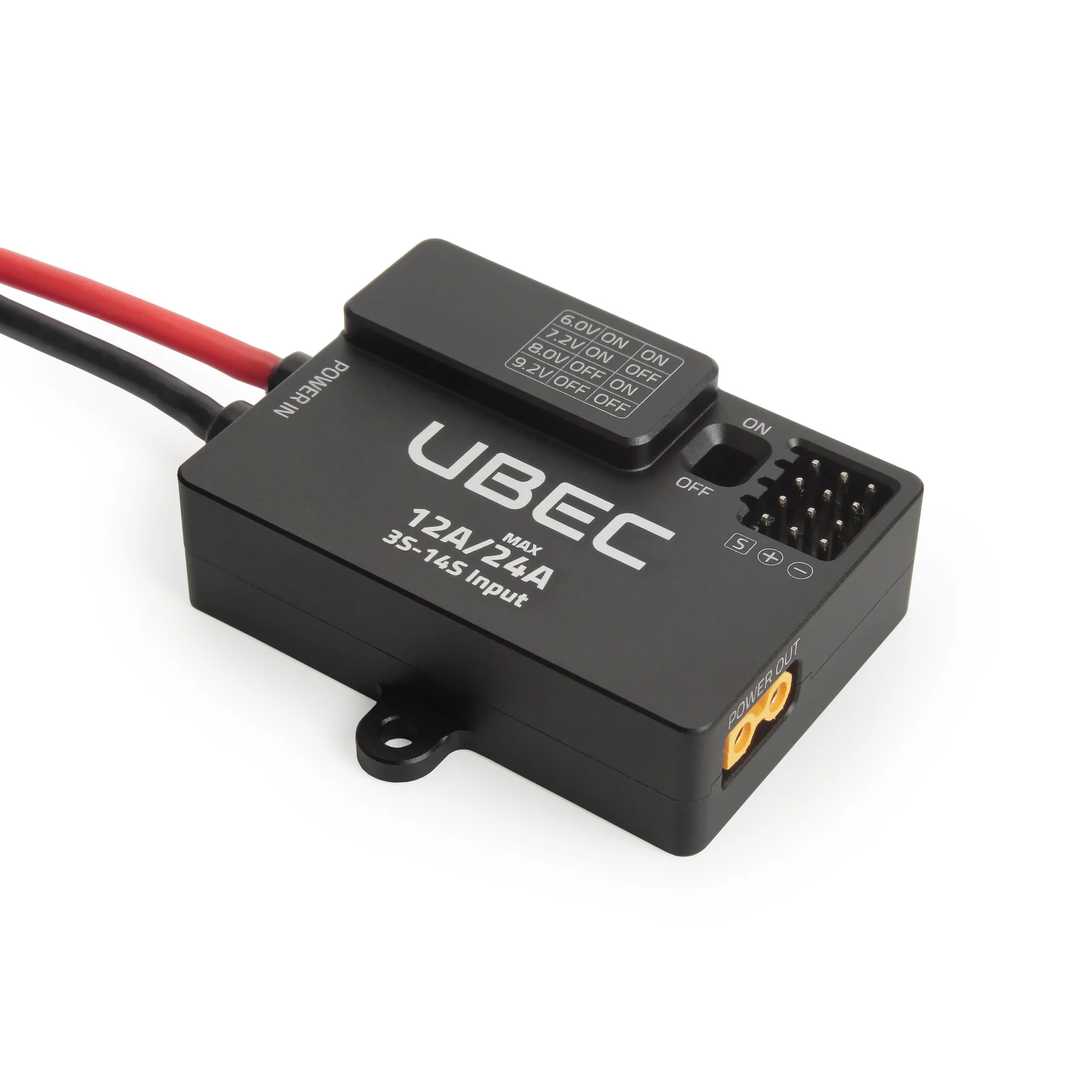

Einstellbare Ausgangsspannung

Über die integrierten DIP-Schalter stehen vier unterschiedliche Ausgangsspannungen zur Verfügung. Dadurch kann die Spannungsversorgung direkt an die Anforderungen der angeschlossenen Komponenten angepasst werden.

• 6,0 V
• 7,2 V
• 8,0 V
• 9,2 V

3S bis 14S Eingangsspannung

Das Holybro UBEC 12A unterstützt einen großen Eingangsspannungsbereich von 3S bis 14S. Dadurch kann es in unterschiedlichsten UAV- und Robotikplattformen eingesetzt werden – von klassischen Multicoptern bis hin zu leistungsstarken Systemen mit Hochvolt-Akkus.

• Eingangsspannung: 3S–14S
• Eingangsanschluss: XT30

Bis zu 12 A Dauerstrom

Das UBEC stellt einen kontinuierlichen Ausgangsstrom von bis zu 12 A zur Verfügung. Kurzzeitig können Lastspitzen von bis zu 24 A bereitgestellt werden. Damit eignet sich die Spannungsversorgung auch für mehrere Servos oder andere Komponenten mit erhöhtem Strombedarf.

• Dauerstrom: 12 A
• Spitzenstrom: 24 A

Vier Servo-Ausgänge

Für die direkte Versorgung von Servos stehen vier parallel geschaltete Pin-Header-Ausgänge zur Verfügung. Dadurch können mehrere Servos zentral über das UBEC mit der gewählten Ausgangsspannung versorgt werden.

Die vier Ausgänge sind parallel geschaltet und teilen sich die verfügbare Gesamtleistung des UBEC.

XT30-Ausgang für leistungsstarke Verbraucher

Neben den Servo-Anschlüssen verfügt das UBEC über einen XT30-Ausgang. Dieser kann für elektronische Komponenten verwendet werden, die einen höheren Strombedarf besitzen oder über eine separate Stromleitung versorgt werden sollen.

Umfangreiche Schutzfunktionen

Das Holybro UBEC 12A verfügt über mehrere integrierte Schutzfunktionen, um das Modul und die angeschlossenen Komponenten bei kritischen Betriebszuständen zu schützen.

• Überstromschutz
• Kurzschlussschutz am Ausgang
• Übertemperaturschutz
• Unterspannungsabschaltung

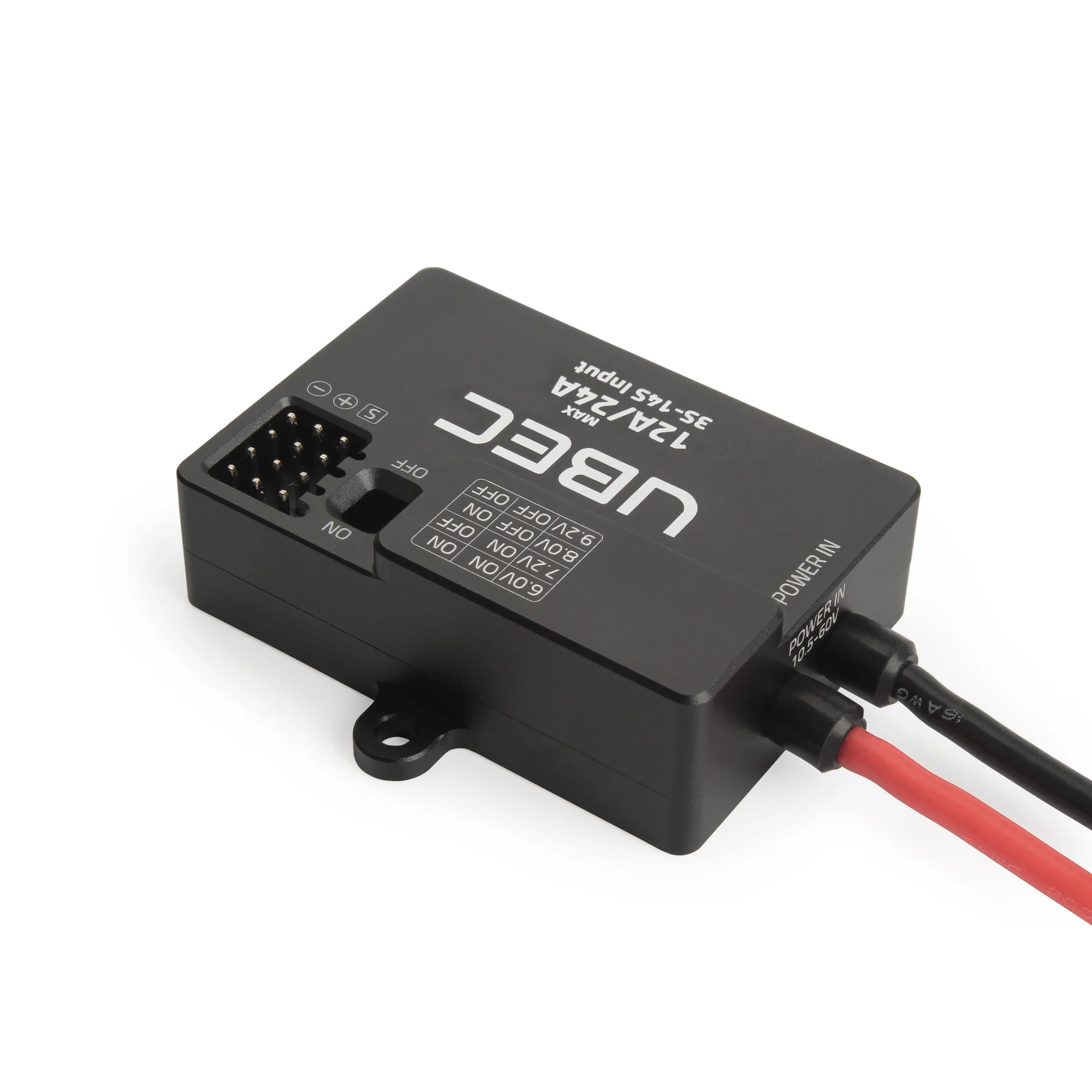

Metallgehäuse für verbesserte Wärmeableitung

Das UBEC ist in einem robusten Metallgehäuse untergebracht. Dieses unterstützt eine schnelle Ableitung der beim Betrieb entstehenden Wärme und trägt gleichzeitig zur Reduzierung elektromagnetischer Störungen bei.

Gerade bei höheren Ausgangsströmen ist eine effiziente Wärmeableitung wichtig, um einen zuverlässigen Betrieb der Spannungsversorgung zu gewährleisten.

Features

• Synchroner DC-DC-Abwärtsregler
• Eingangsspannung von 3S bis 14S
• Wirkungsgrad von über 90 %
• Einstellbare Ausgangsspannung über DIP-Schalter
• 6,0 V / 7,2 V / 8,0 V / 9,2 V wählbar
• Bis zu 12 A kontinuierlicher Ausgangsstrom
• Bis zu 24 A Spitzenstrom
• Vier parallel geschaltete Servo-Ausgänge
• XT30-Ausgang für Verbraucher mit höherem Strombedarf
• Überstromschutz
• Kurzschlussschutz
• Übertemperaturschutz
• Unterspannungsabschaltung
• Robustes Metallgehäuse
• Effiziente Wärmeableitung
• Reduzierung elektromagnetischer Störungen

Technische Daten

• Produkttyp: UBEC / DC-DC-Spannungsregler
• Eingangsspannung: 3S–14S
• Eingangsanschluss: XT30
• Ausgangsspannung: 6,0 V / 7,2 V / 8,0 V / 9,2 V
• Spannungseinstellung: DIP-Schalter
• Dauerstrom: 12 A
• Spitzenstrom: 24 A
• Wirkungsgrad: über 90 %
• Servo-Ausgänge: 4 × parallel geschaltete Pin-Header
• Hochstrom-Ausgang: XT30
• Abmessungen: 48 × 33,6 × 16,3 mm
• Gewicht: 47,8 g

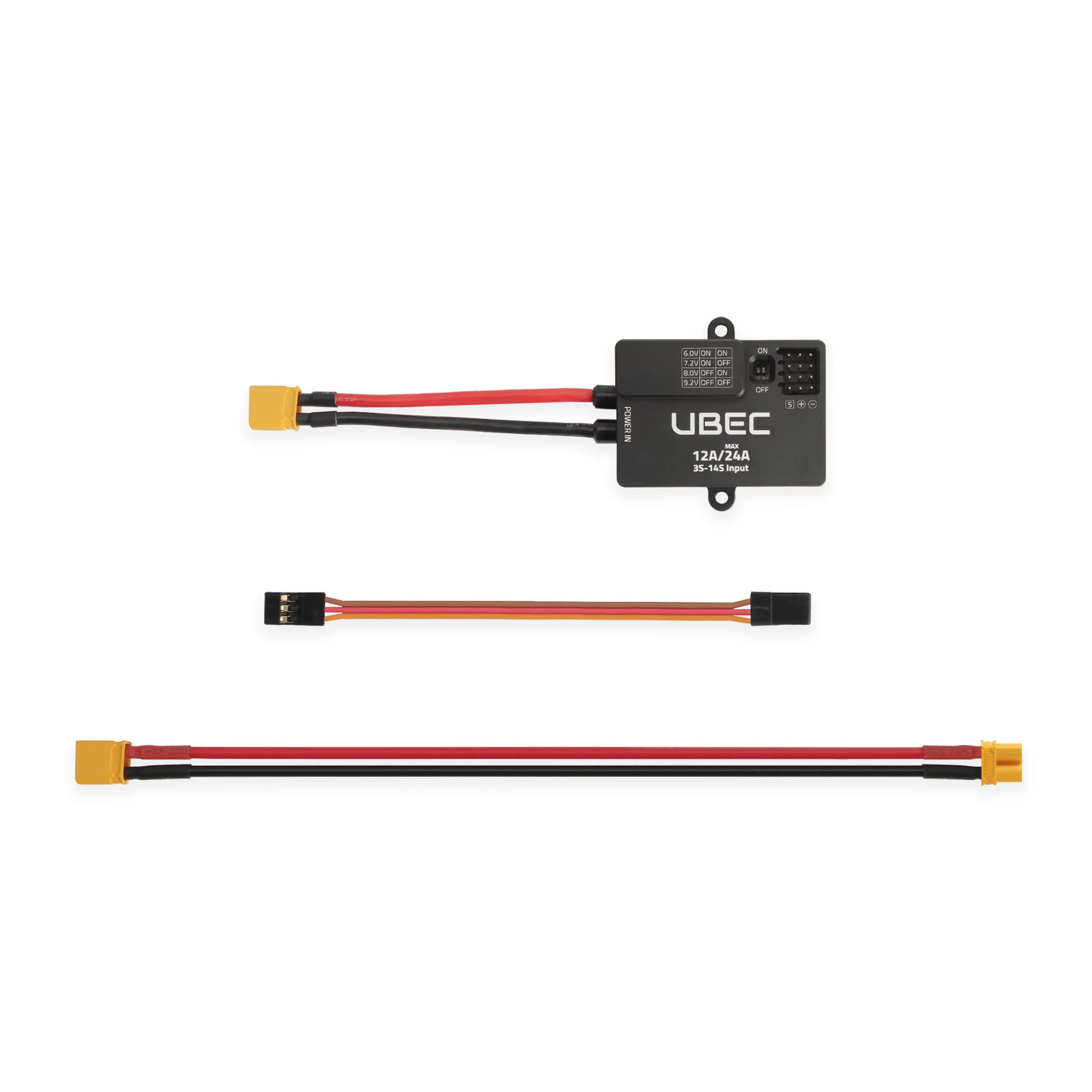

Lieferumfang

• 1 × Holybro UBEC 12A Powermodul
• 1 × XT30 18-AWG Kabel
• 1 × DuPont 3-Pin Kabel

Flexible Spannungsversorgung für UAV- und Robotiksysteme

Das Holybro UBEC 12A bietet eine kompakte und leistungsfähige Möglichkeit, Servos, Empfänger und weitere elektronische Komponenten unabhängig von der Hauptakkuspannung mit einer stabilisierten Versorgungsspannung zu betreiben. Durch den großen Eingangsspannungsbereich von 3S bis 14S lässt sich das Modul flexibel in unterschiedlichste Plattformen integrieren.

Die einstellbare Ausgangsspannung, der kontinuierliche Ausgangsstrom von 12 A, die vier Servo-Anschlüsse und der zusätzliche XT30-Ausgang machen das UBEC besonders für UAVs, UGVs, Robotikplattformen und kundenspezifische unbemannte Systeme geeignet.
