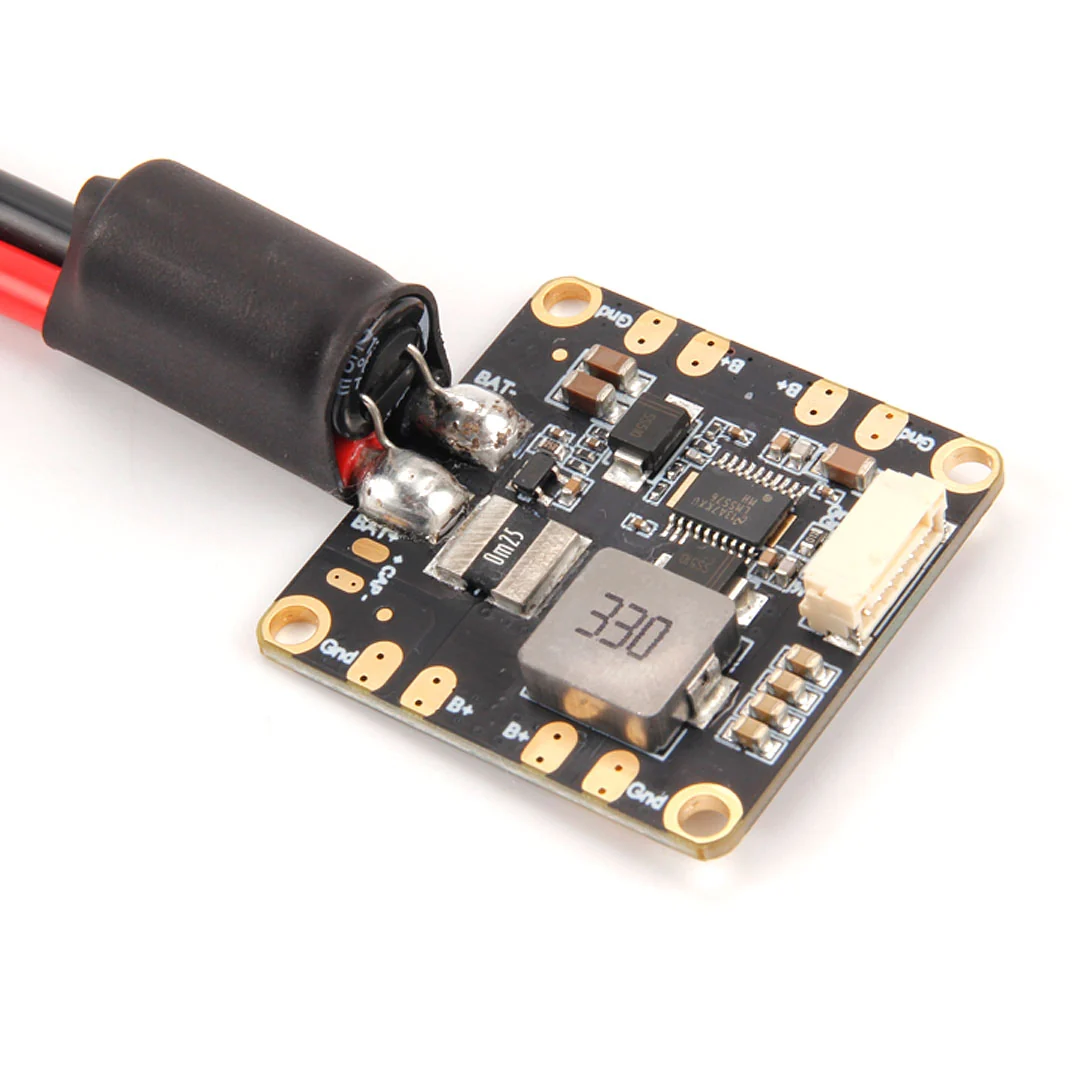

HOLYBRO PM06 Powermodul (10S-14S)

Holybro PM06 Powermodul – Stromversorgung, Leistungsüberwachung und integrierte Stromverteilung

Das Holybro PM06 Powermodul kombiniert die Stromversorgung des Flight Controllers, die analoge Überwachung von Batteriespannung und Stromverbrauch sowie eine integrierte Stromverteilung für bis zu vier ESCs in einem kompakten Modul.

Das PM06 versorgt einen kompatiblen Flight Controller direkt aus dem Flugakku mit einer geregelten Ausgangsspannung von 5,2 V. Gleichzeitig werden Batteriespannung und Stromverbrauch erfasst und über ein analoges Signal mittels 6-Pin JST-GH Anschluss an den Flight Controller übertragen.

Durch die integrierte Stromverteilung können bis zu vier ESCs direkt an das Powermodul angeschlossen werden. Dadurch eignet sich das PM06 besonders für kompakte Multicopter- und UAV-Aufbauten, bei denen Stromversorgung, Messung und Leistungsverteilung zentral zusammengeführt werden sollen.

Integrierte Stromverteilung für vier ESCs

Im Gegensatz zu einem einfachen Powermodul verfügt das PM06 zusätzlich über eine integrierte Stromverteilung. Bis zu vier ESCs können über die dafür vorgesehenen Anschlüsse mit dem Flugakku verbunden werden. Eine separate Power Distribution Board (PDB) kann dadurch bei entsprechenden Systemkonfigurationen entfallen.

Geregelte Stromversorgung für den Flight Controller

Das PM06 Powermodul stellt eine geregelte Ausgangsspannung von 5,2 V mit einem maximalen Ausgangsstrom von 3 A zur Verfügung. Die maximale Ausgangsleistung beträgt 18 W.

• Ausgangsspannung: 5,2 V DC
• Maximaler Ausgangsstrom: 3 A
• Maximale Ausgangsleistung: 18 W

Analoge Spannungs- und Strommessung

Das PM06 erfasst während des Betriebs die Batteriespannung und den Stromverbrauch des Systems. Die Messdaten werden als analoges Signal über den 6-Pin JST-GH Anschluss an einen kompatiblen Flight Controller übertragen.

• Messung der Batteriespannung
• Messung des Stromverbrauchs
• Analoge Datenausgabe
• 6-Pin JST-GH Schnittstelle
• Spannungsteiler: 18,182
• Ampere pro Volt: 36,364

10S und 14S Version

Das Holybro PM06 Powermodul ist in zwei unterschiedlichen Ausführungen erhältlich. Abhängig von der gewählten Version werden Akkus mit bis zu 10S beziehungsweise 14S unterstützt.

• PM06 10S Version: 2S–10S Eingangsspannung
• PM06 14S Version: 2S–14S Eingangsspannung

Hohe Strombelastbarkeit

Die Platine des PM06 Powermoduls ist für einen kontinuierlichen Strom von bis zu 70 A ausgelegt. Kurzzeitig kann die Platine mit bis zu 120 A für weniger als 60 Sekunden belastet werden.

• PCB Dauerstrom: 70 A
• PCB Spitzenstrom: 120 A (< 60 Sekunden)

Vorkonfektionierte Anschlüsse

Das Holybro PM06 wird bereits mit vormontierten Leitungen, Kondensator und XT60-Steckverbinder geliefert. Dadurch wird die Integration in bestehende oder neu entwickelte UAV-Systeme vereinfacht.

Wichtiger Hinweis zur Strombelastbarkeit

Der bereits angelötete XT60-Steckverbinder und die 12-AWG-Leitung sind für einen Dauerstrom von 30 A und einen kurzzeitigen Spitzenstrom von 60 A für weniger als 60 Sekunden ausgelegt.

Die Strombelastbarkeit der Platine selbst liegt mit 70 A Dauerstrom und 120 A Spitzenstrom deutlich höher. Wird das PM06 in einem System mit höheren Strömen eingesetzt, müssen Steckverbinder und Leitungsquerschnitt entsprechend der tatsächlichen Strombelastung dimensioniert und angepasst werden.

Kompatibilität

Das Holybro PM06 Powermodul verwendet eine analoge Datenausgabe für die Übertragung der Spannungs- und Strommesswerte und ist für Flight Controller mit einer entsprechenden analogen Powermodul-Schnittstelle vorgesehen.

Wichtig: Das PM06 Powermodul ist nicht mit Pixhawk® 5X und Pixhawk® 6X kompatibel. Für diese Flight Controller wird ein digitales Powermodul wie das Holybro PM06D benötigt.

Features

• Geregelte Stromversorgung für kompatible Flight Controller
• 5,2 V DC Ausgangsspannung
• Bis zu 3 A Ausgangsstrom
• Maximale Ausgangsleistung von 18 W
• Analoge Spannungsmessung
• Analoge Strommessung
• Integrierte Stromverteilung für 4 ESCs
• 10S Version für 2S–10S Akkus
• 14S Version für 2S–14S Akkus
• 70 A PCB Dauerstrom
• 120 A PCB Spitzenstrom für weniger als 60 Sekunden
• 6-Pin JST-GH Schnittstelle
• Vormontierte Leitungen und XT60-Steckverbinder
• Unterstützung für PX4 und ArduPilot bei kompatiblen Flight Controllern

Technische Daten

• Eingangsspannung 10S Version: 2S–10S
• Eingangsspannung 14S Version: 2S–14S
• PCB Dauerstrom: 70 A
• PCB Spitzenstrom: 120 A (< 60 Sekunden)
• Ausgangsspannung: 5,2 V DC
• Maximaler Ausgangsstrom: 3 A
• Maximale Ausgangsleistung: 18 W
• Spannungsteiler: 18,182
• Ampere pro Volt: 36,364
• Datenausgabe: Analog
• ESC-Stromverteilung: 4 Anschlüsse

Abmessungen und Gewicht

• Abmessungen: 35 × 35 × 5 mm
• Montagelochabstand: 30,5 × 30,5 mm
• Gewicht: 24 g

Lieferumfang

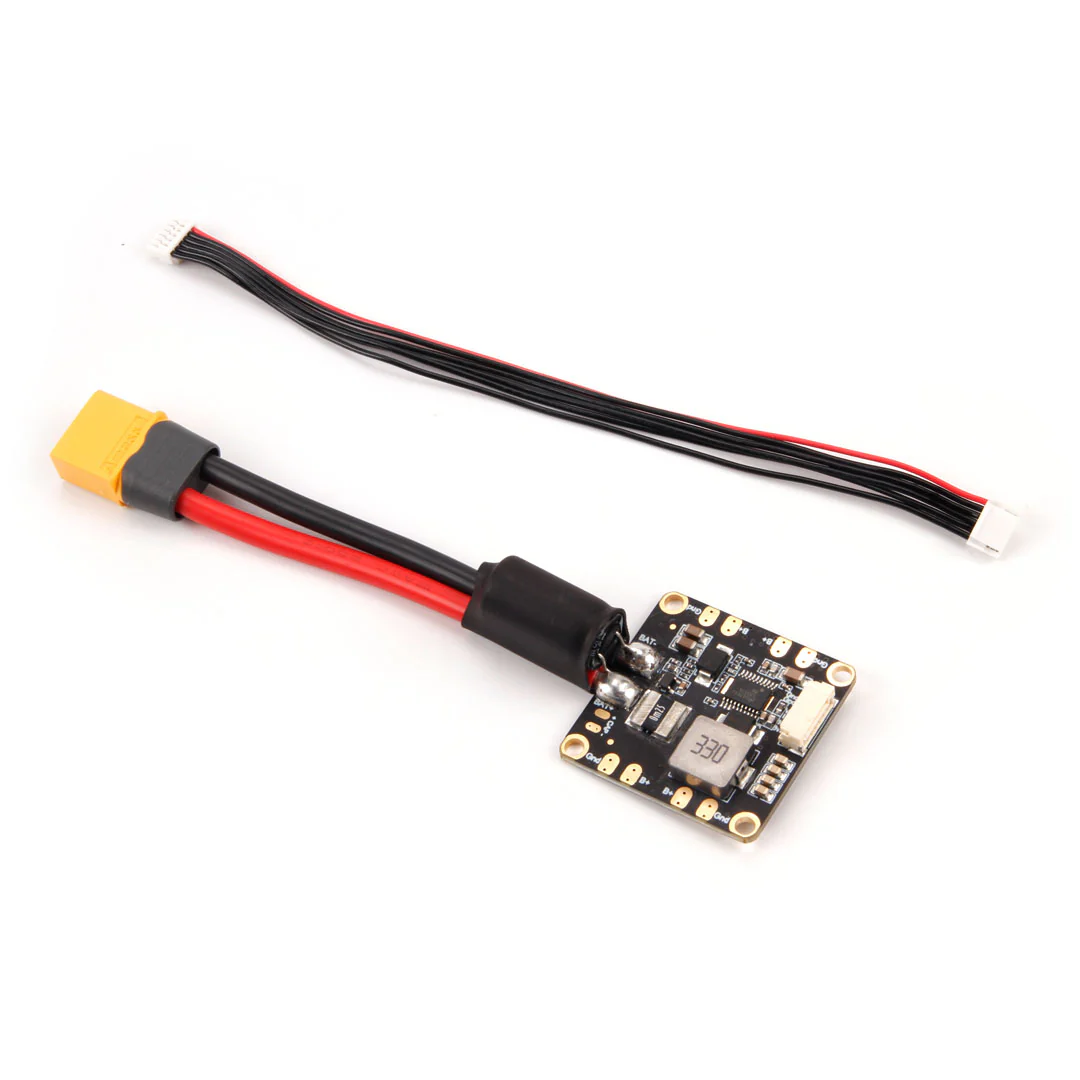

• 1 × Holybro PM06 Powermodul
• 1 × JST-GHR 6-Pin Kabel, 1,25 mm Rastermaß

Kompakte Lösung für die Stromverteilung im UAV

Das Holybro PM06 Powermodul vereint mehrere zentrale Funktionen der Stromversorgung eines UAVs auf einer kompakten Platine. Neben der geregelten Versorgung des Flight Controllers werden Batteriespannung und Stromverbrauch überwacht und gleichzeitig bis zu vier ESCs mit der Hauptstromversorgung verbunden.

Mit Abmessungen von nur 35 × 35 mm und einem standardisierten Montagelochabstand von 30,5 × 30,5 mm lässt sich das PM06 besonders einfach in kompakte Multicopter- und UAV-Plattformen integrieren.
