HOLYBRO X650 Development Kit

HOLYBRO X650 Development Kit – Professionelle Entwicklungsplattform für UAV-Anwendungen

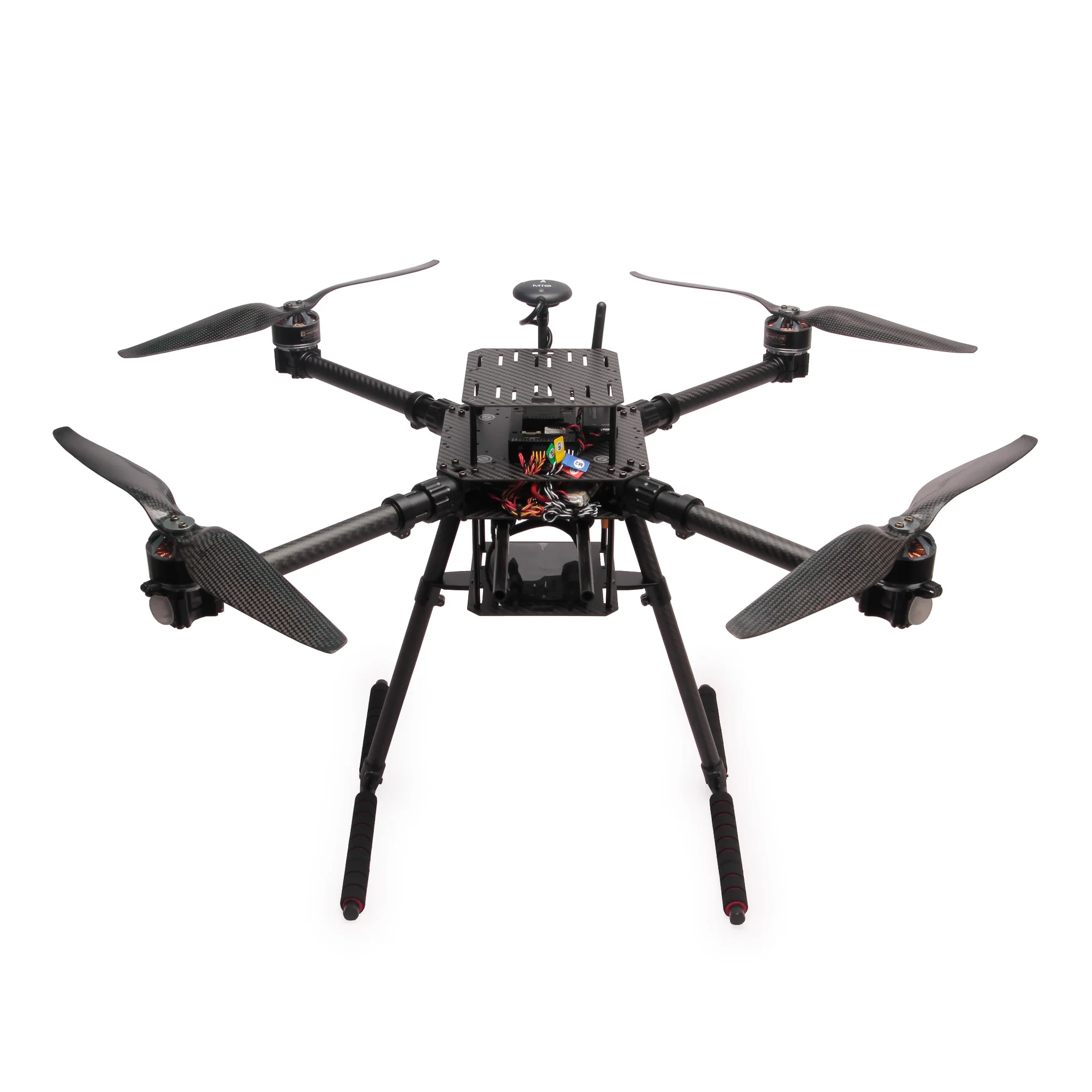

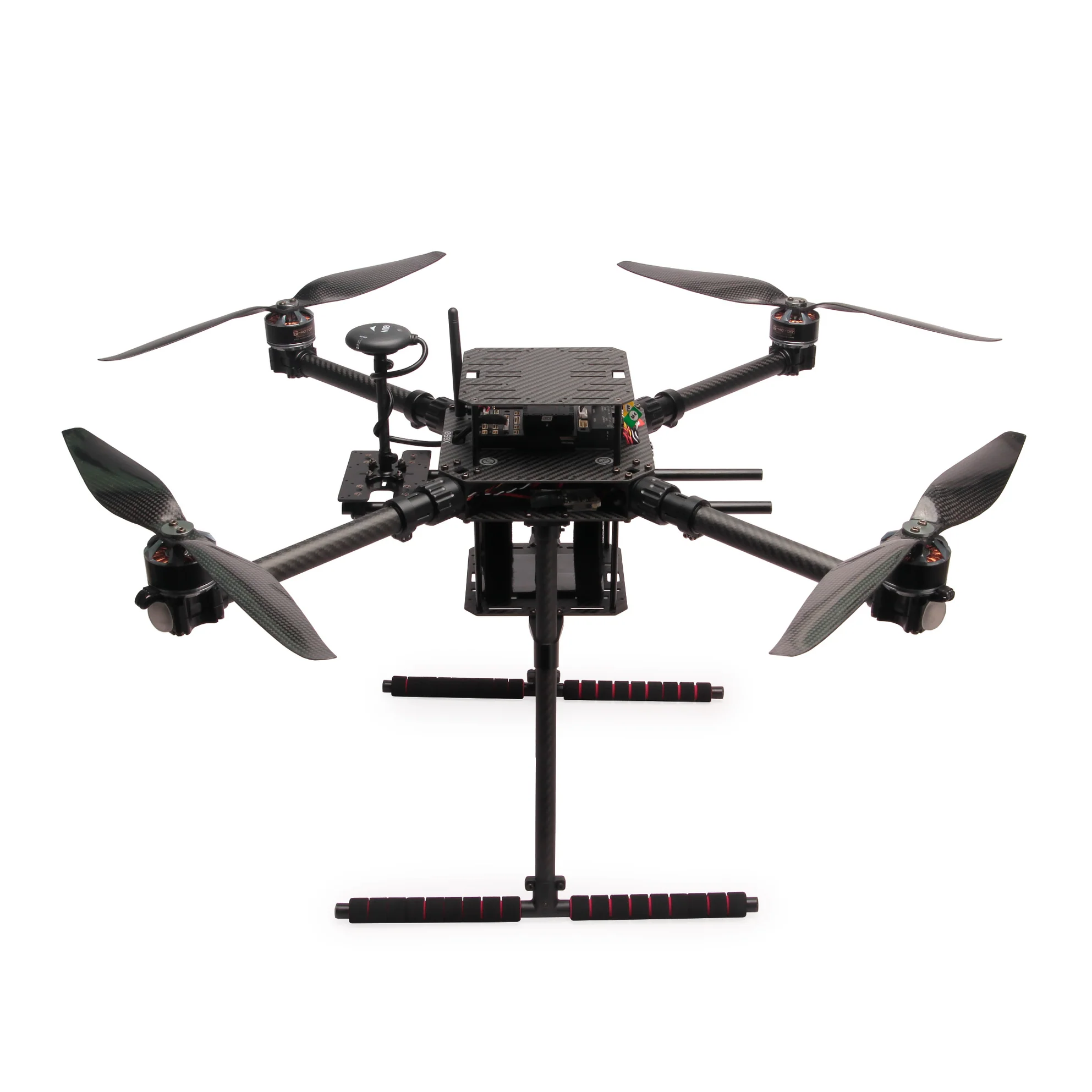

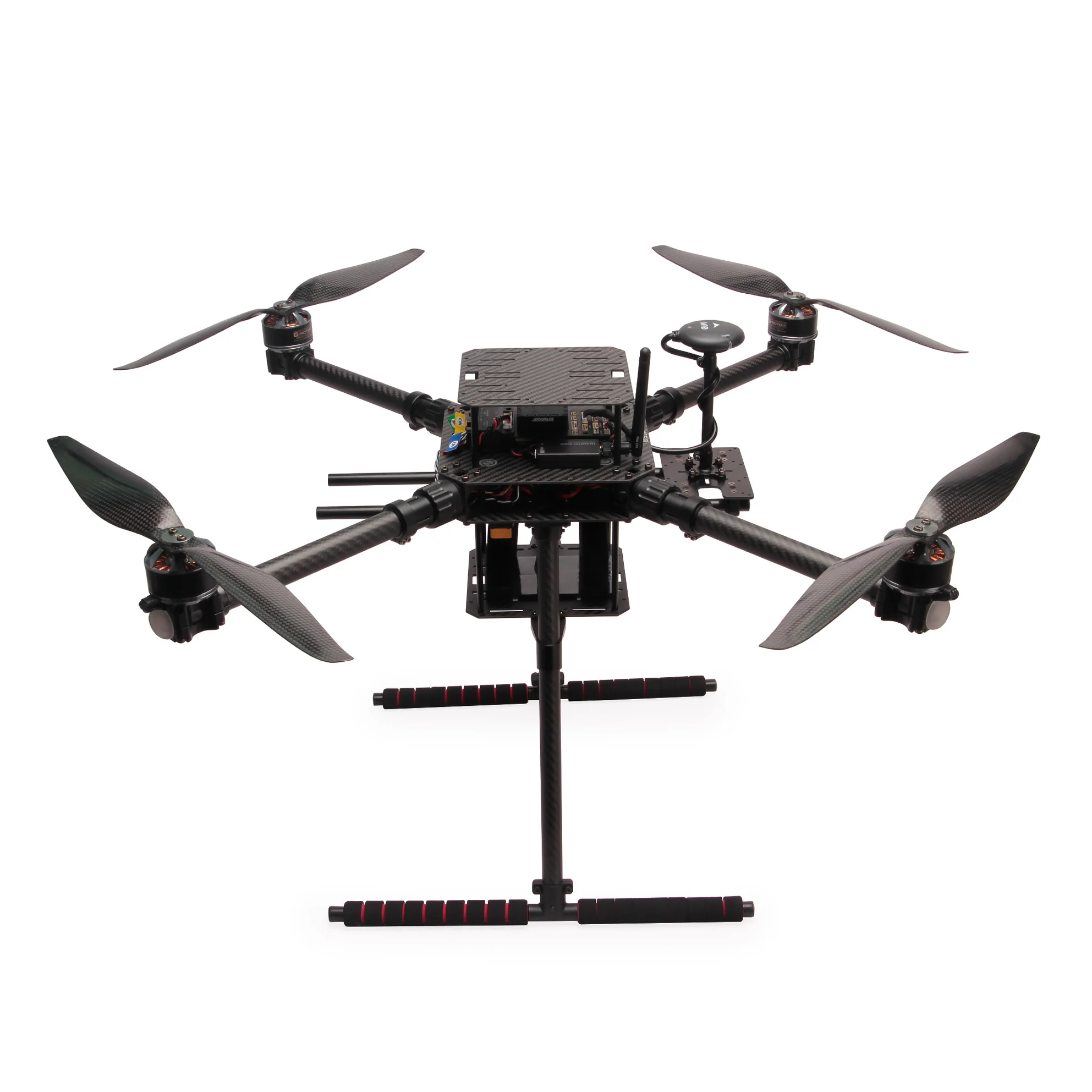

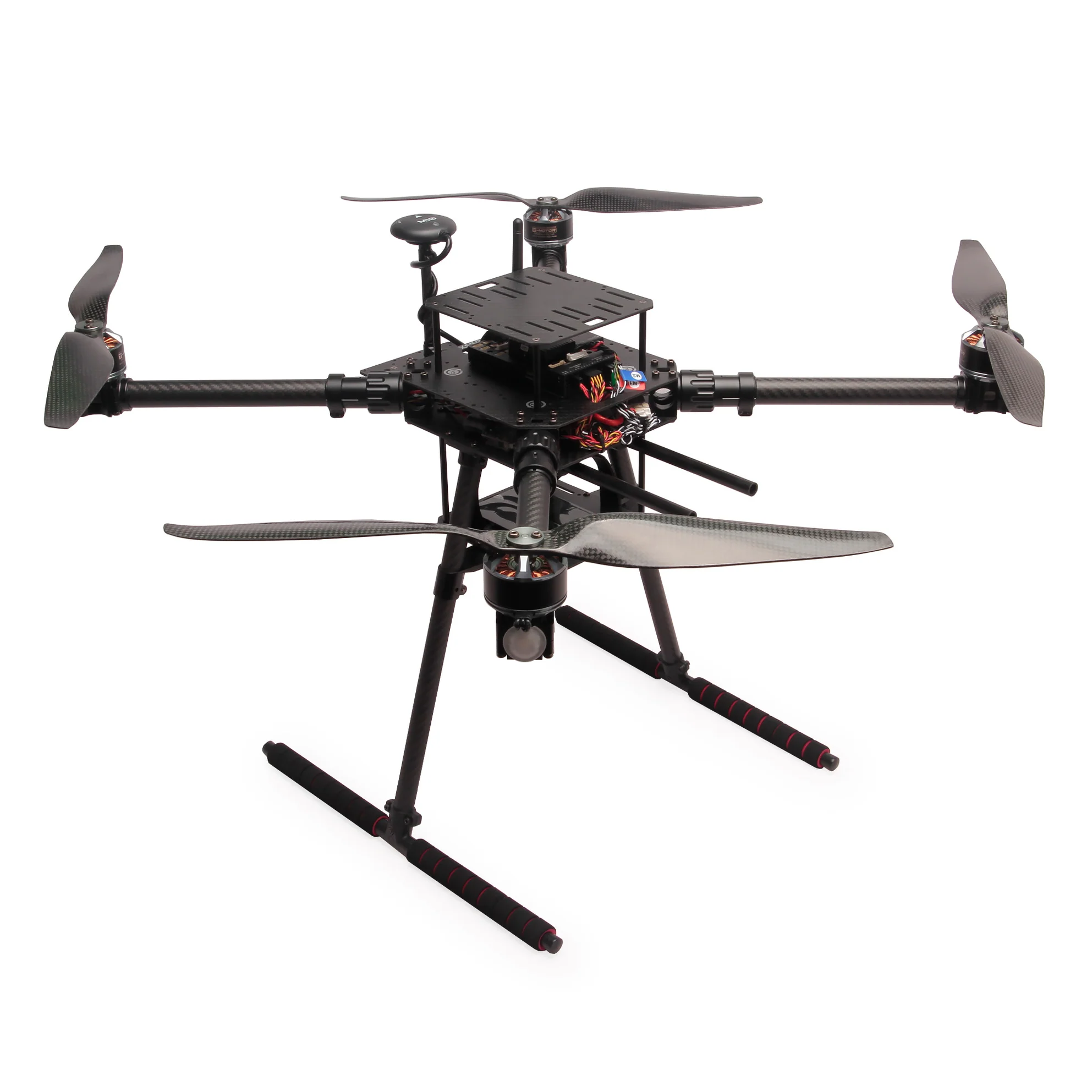

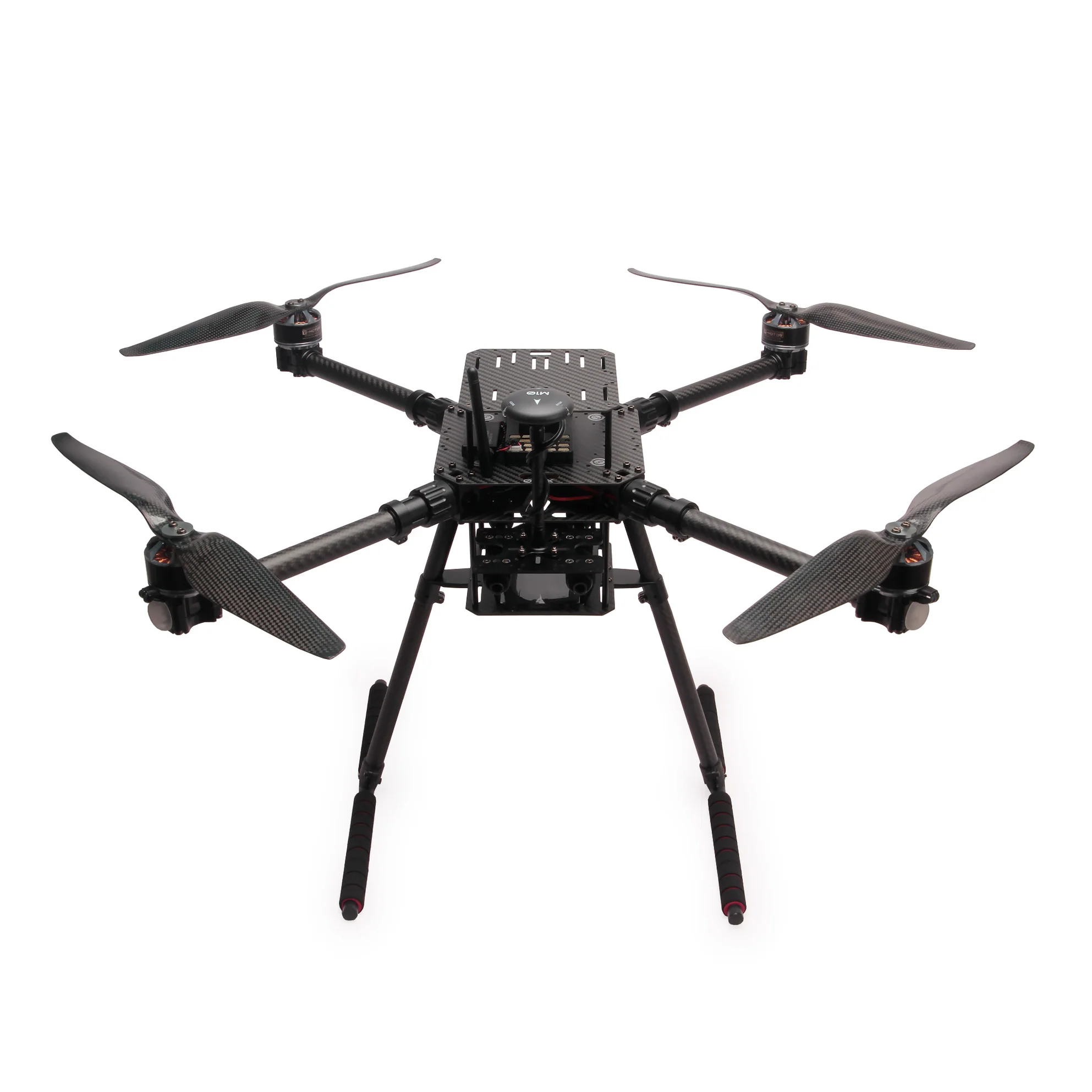

Das HOLYBRO X650 Development Kit ist eine robuste und vielseitige Entwicklungsplattform für professionelle Drohnenanwendungen. Der hochwertige Carbonfaser-Rahmen kombiniert ein geringes Gewicht mit hoher Stabilität und bietet ausreichend Platz für zusätzliche Komponenten, Sensoren, Kameras und Companion-Computer. Je nach Ausführung ist das System mit einem Holybro Pixhawk 6C oder Pixhawk 6X Flight Controller, M10 GPS und einem Plug-and-Play-SiK-Telemetrie-Funkmodul ausgestattet.

Dank der vormontierten Motoren, ESCs und LEDs sowie der praktischen Steckverbindungen lässt sich die Drohne schnell und ohne Lötarbeiten montieren. Dadurch eignet sich das X650 Development Kit sowohl für die Entwicklung eigener UAV-Systeme als auch für Forschungs-, Test- und Integrationsprojekte.

Robuster Carbonfaser-Rahmen

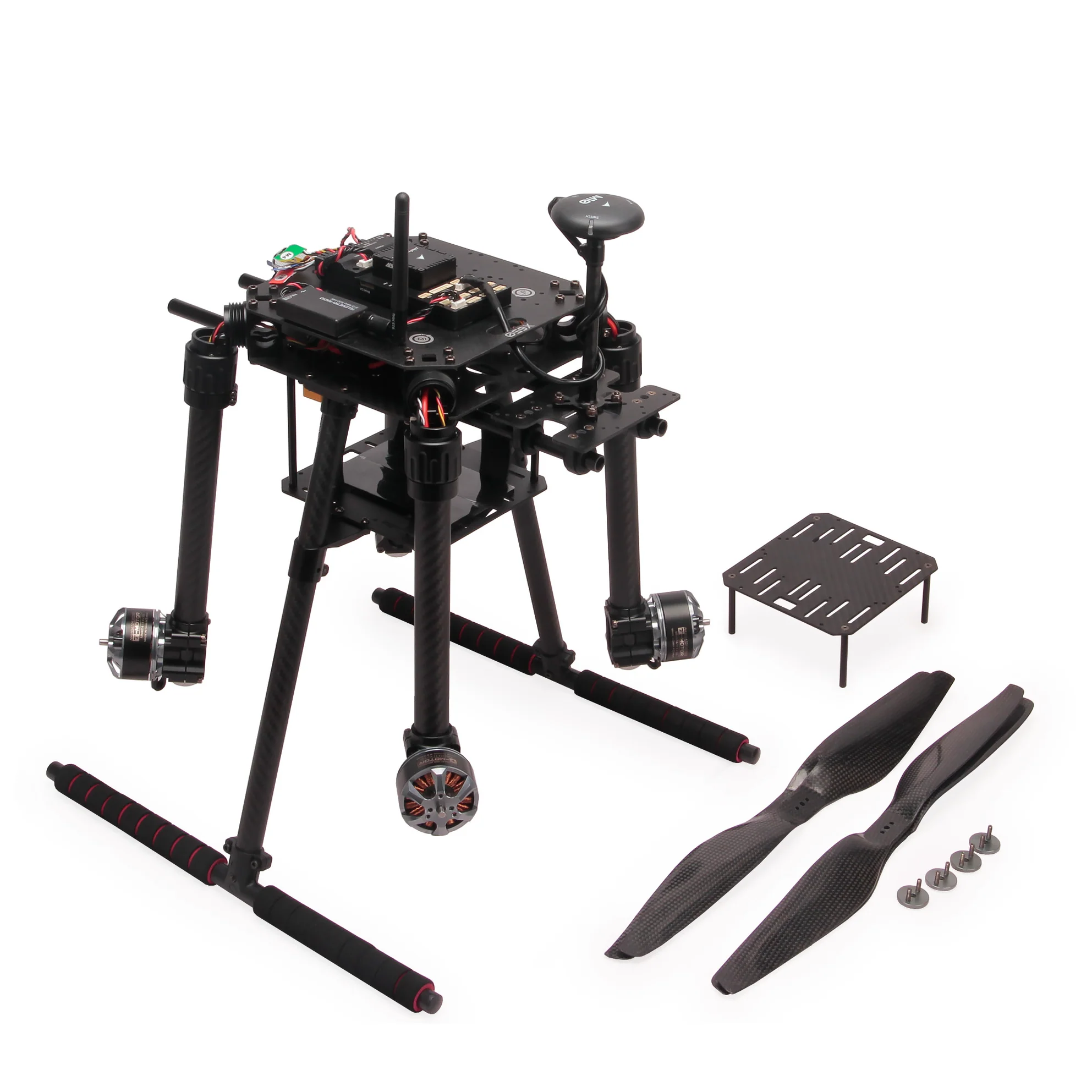

Der HOLYBRO X650-Rahmen besteht aus hochwertiger Carbonfaser und wurde für eine hohe Stabilität bei gleichzeitig geringem Gewicht entwickelt. Die 20 mm starken Carbonfaser-Rohrarme werden durch robuste, klappbare Aluminium-Armhalterungen unterstützt. Dadurch lässt sich die Drohne für Transport und Lagerung kompakt zusammenklappen.

Auch das Landegestell besteht aus stabilen Carbonfaserrohren mit 16 mm und 10 mm Durchmesser. Verstärkte Verbindungsstücke sorgen für zusätzliche Stabilität und eine zuverlässige Konstruktion.

Schnelle Montage ohne Löten

Das HOLYBRO X650 Development Kit wurde für eine besonders einfache und schnelle Montage konzipiert. Motoren, ESCs und LEDs sind bereits an den Armen vormontiert. Die Arme werden über XT30-Steckverbindungen direkt mit der Stromverteilungsplatine verbunden. Aufwendige Lötarbeiten sind dadurch nicht erforderlich.

Das macht den HOLYBRO X650 besonders interessant für Entwickler, Integratoren und Anwender, die schnell eine einsatzbereite Plattform für eigene UAV-Anwendungen aufbauen möchten.

Pixhawk Flight Controller mit PX4 oder ArduPilot

Das X650 Development Kit ist wahlweise mit einem Holybro Pixhawk 6C oder Pixhawk 6X Flight Controller erhältlich. Beide Flight Controller unterstützen die weit verbreiteten Open-Source-Flugsteuerungen PX4 und ArduPilot.

Das System wird standardmäßig mit PX4 ausgeliefert. Alternativ kann ArduPilot über Mission Planner oder QGroundControl installiert werden. Damit steht eine flexible Grundlage für unterschiedliche Entwicklungs- und Forschungsprojekte zur Verfügung.

Große Montagefläche für individuelle Erweiterungen

Die großzügig dimensionierten Montageflächen bieten viel Platz für zusätzliche Hardware. Auf der oberen Plattform und der Akku-Montageplatte können verschiedene Komponenten, Sensoren und Nutzlasten befestigt werden.

Das integrierte Schienensystem ermöglicht darüber hinaus die Montage verschiedener Kameraaufnahmen, Gimbals und weiterer Zubehörkomponenten. Befestigungspunkte für GPS-Systeme und gängige Companion-Computer wie Raspberry Pi 4 oder Jetson Nano sind bereits vorhanden.

Vorbereitet für Companion Computer und Sensorik

Durch die vorhandenen Befestigungsmöglichkeiten eignet sich die X650-Plattform hervorragend für die Integration zusätzlicher Rechenleistung und Sensorik. Companion Computer können beispielsweise für autonome Flugfunktionen, Bildverarbeitung, künstliche Intelligenz oder die Verarbeitung zusätzlicher Sensordaten eingesetzt werden.

Optional ist eine spezielle Halterung für Tiefenkameras erhältlich. Damit können unter anderem Kameras aus der Intel-RealSense-Serie oder Structure-Core-Tiefenkameras integriert werden.

Integrierte Stromversorgung und Telemetrie

Die integrierte Stromverteilungsplatine verfügt über XT60- und XT30-Anschlüsse und ermöglicht eine übersichtliche Versorgung der verschiedenen Komponenten. Das mitgelieferte SiK Telemetry Radio V3 stellt eine drahtlose Telemetrieverbindung zwischen Drohne und Bodenstation her.

Technische Highlights

• Holybro Pixhawk 6C oder Pixhawk 6X Flight Controller
• Unterstützung für PX4 und ArduPilot
• M10 GPS-Modul
• SiK Telemetry Radio V3, 433/915 MHz
• Robuster Carbonfaser-Rahmen
• Klappbare Aluminium-Armhalterungen
• Keine Lötarbeiten bei der Montage erforderlich
• Vormontierte Motoren, ESCs und LEDs
• Große Montageflächen für zusätzliche Komponenten
• Integriertes Schienensystem für Kameras und Gimbals
• Vorbereitete Befestigungspunkte für Raspberry Pi und Jetson Nano
• Optional erhältliche Halterung für Tiefenkameras

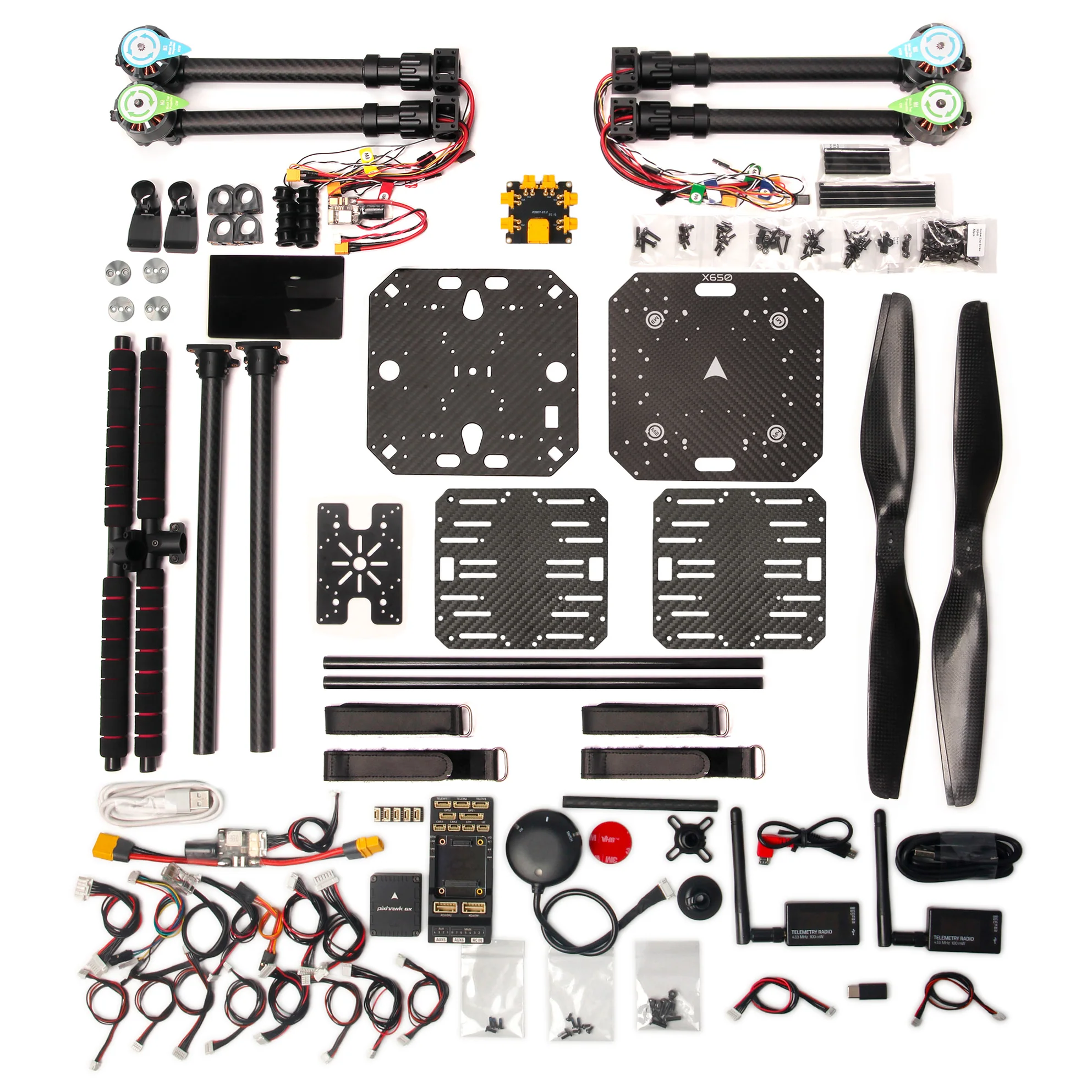

Lieferumfang

• Pixhawk 6C mit Kunststoffgehäuse und PM02 V3 oder Pixhawk 6X (v2A) mit PM02D
• M10 GPS-Modul
• SiK Telemetry Radio V3, 433/915 MHz
• X650 V2 Frame Kit
• 4 × T-Motor MN4014 KV330 Motoren mit XT30-Steckern
• 4 × NeoPixel WS2812 LEDs
• 4 × Tekko32 F4 45A ESCs mit XT30-Steckern
• Gemfan 1555 Carbonfaser-Propeller, 4 Stück
• Stromverteilungsplatine mit XT60- und XT30-Anschlüssen
• Montagewerkzeug

Technische Daten

• Radstand: 650 mm
• Motorbefestigung: 16–25 mm Bohrbild
• Rahmenplatten: Carbonfaser, 160 × 160 mm, 2 mm stark
• Arme: 20 mm Carbonfaserrohre
• Landegestell: 16 mm und 10 mm Carbonfaserrohre
• Obere Montage-/Akkuplatte: 120 × 128 mm
• Schienensystem: 2 × 10 mm Durchmesser, jeweils 320 mm lang
• Kit-Gewicht: ca. 2.000 g ohne Akku
• Maximales Abfluggewicht: 6.300 g
• Empfohlener Akku: 6S LiPo, 5.000–12.000 mAh, XT60

Flugzeit und Nutzlast

Mit einem 6S LiPo-Akku mit 10.000 mAh sind im Schwebeflug bis zu 30 Minuten Flugzeit möglich. Die tatsächliche Flugzeit hängt unter anderem von Akkukapazität, Flugprofil, Wetterbedingungen und zusätzlicher Nutzlast ab.

• Flugzeit: bis zu 30 Minuten im Schwebeflug
• Nutzlast ohne Akku: bis zu 4,3 kg
• Nutzlast mit 5.200-mAh-Akku (750 g): bis zu 3,5 kg
• Nutzlast mit 10.000-mAh-Akku (1.200 g): bis zu 3,1 kg
• Maximales Abfluggewicht: 6,3 kg bei 70 % Gas

Flexibel einsetzbare Entwicklungsplattform

Mit seiner robusten Carbonfaser-Konstruktion, der hohen Nutzlastkapazität und den umfangreichen Erweiterungsmöglichkeiten bietet das X650 Development Kit eine flexible Basis für professionelle UAV-Entwicklung. Die großzügigen Montageflächen und die Unterstützung verschiedener Flight-Controller- und Companion-Computer-Plattformen ermöglichen die Integration individueller Hardware und Software.

Ob für Forschung und Entwicklung, Sensorintegration, autonome Systeme, Kameraplattformen oder individuelle UAV-Projekte – das X650 bietet eine solide und flexibel erweiterbare Grundlage.
