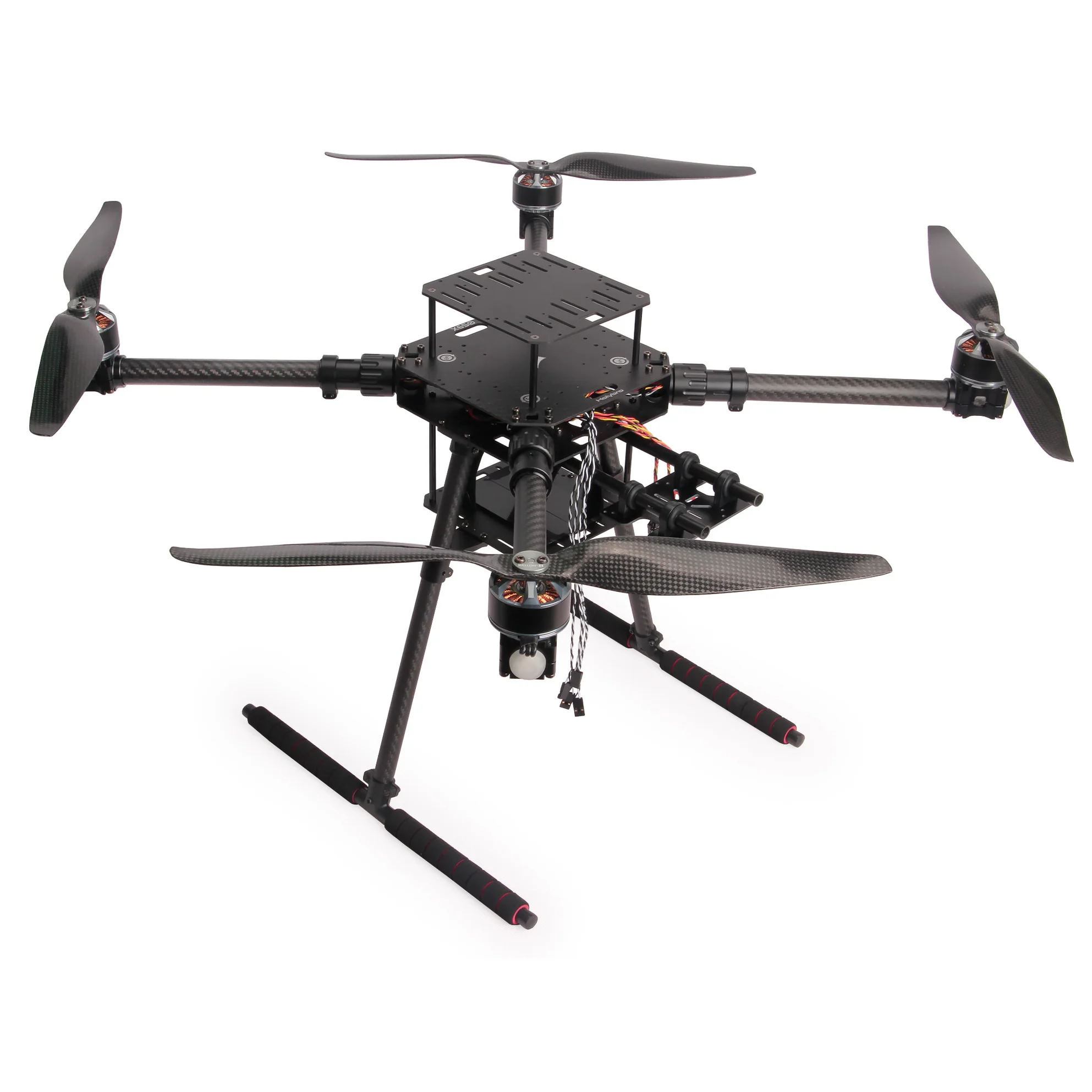

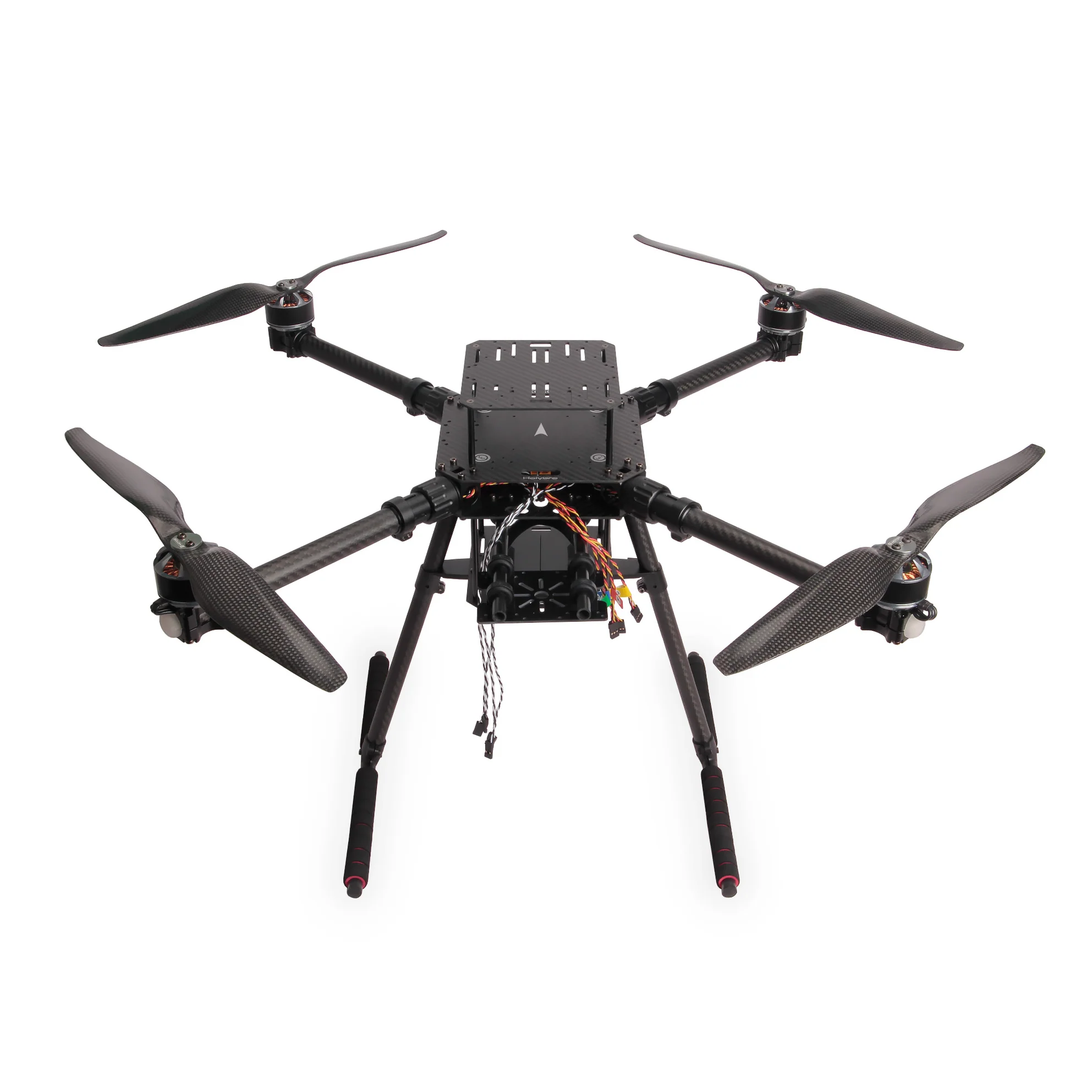

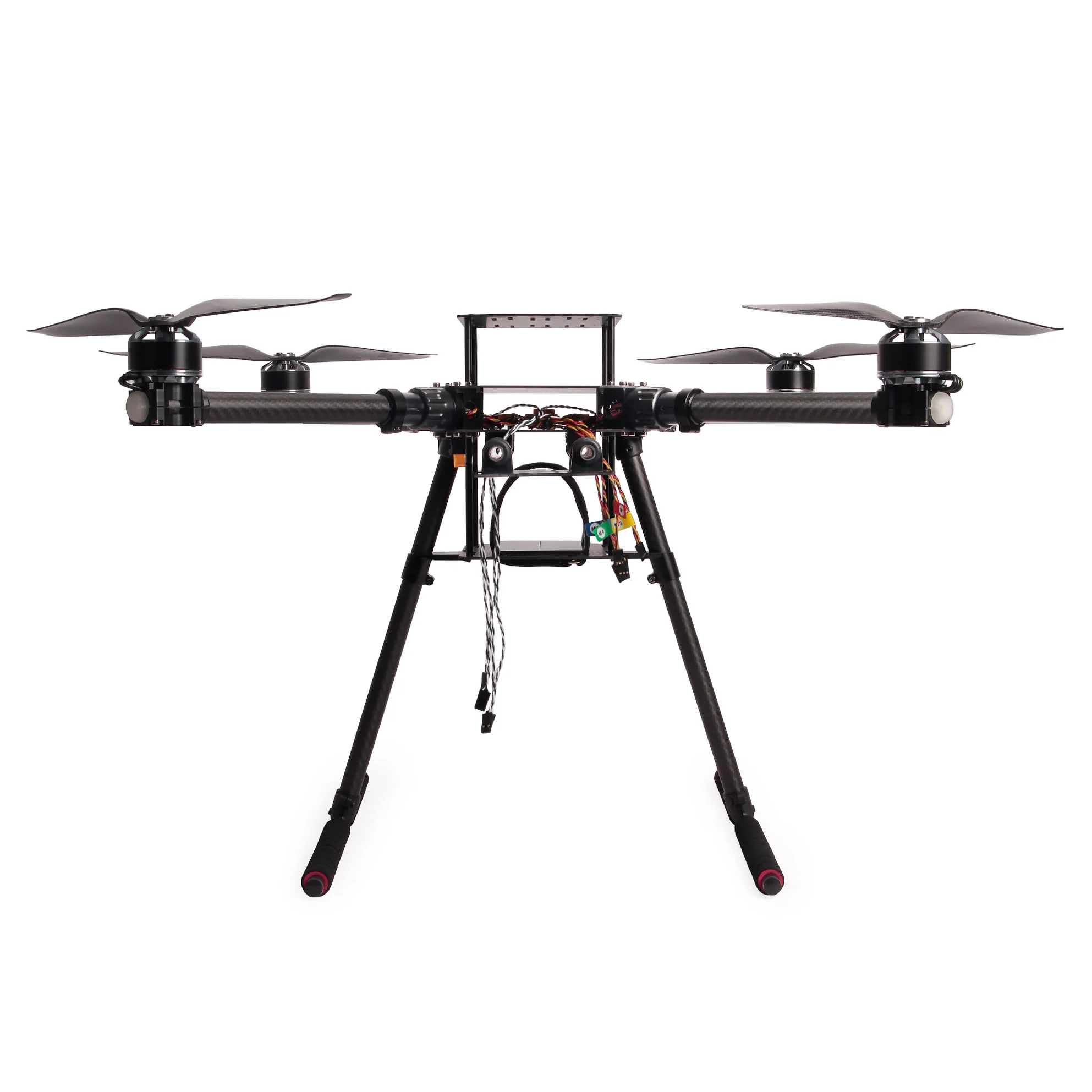

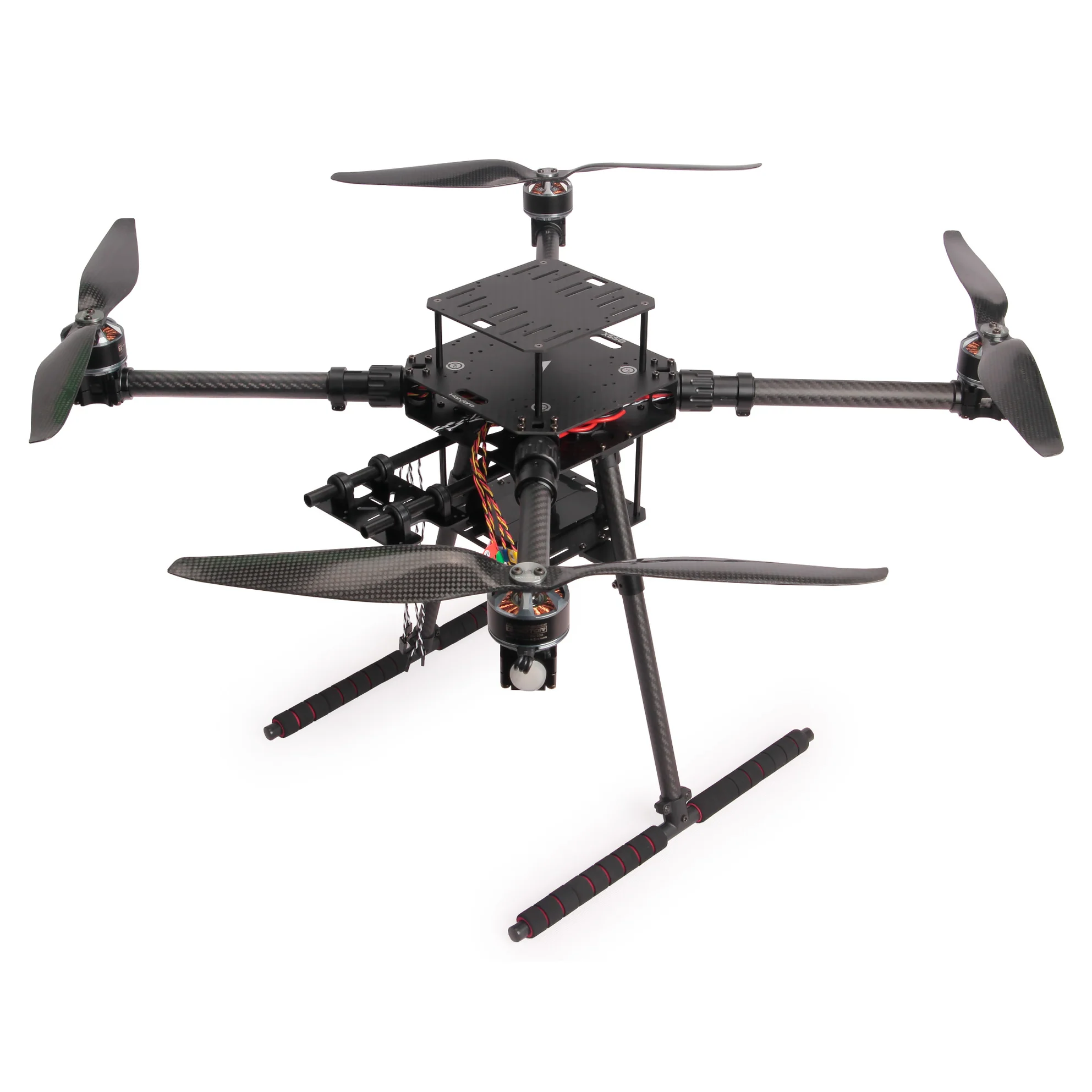

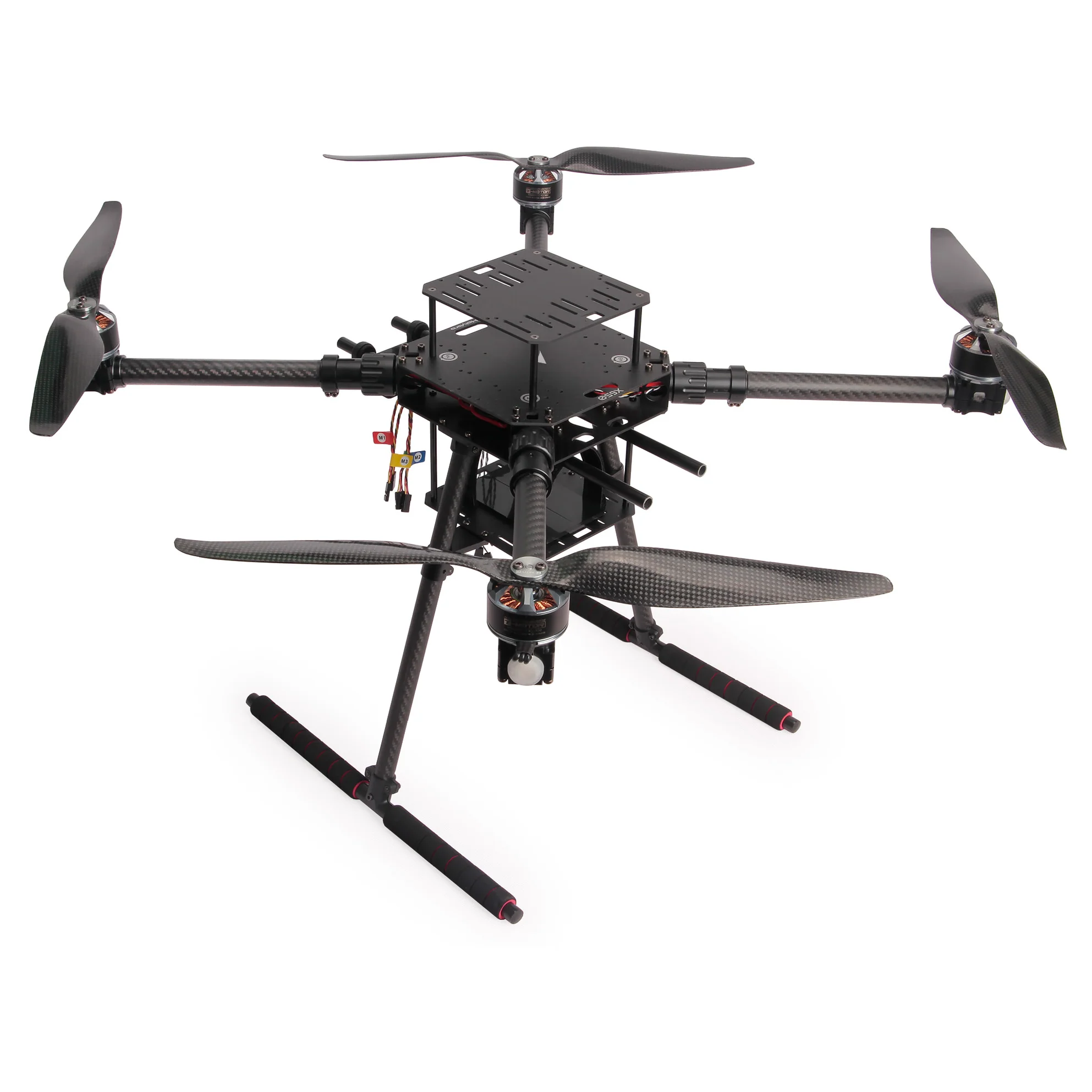

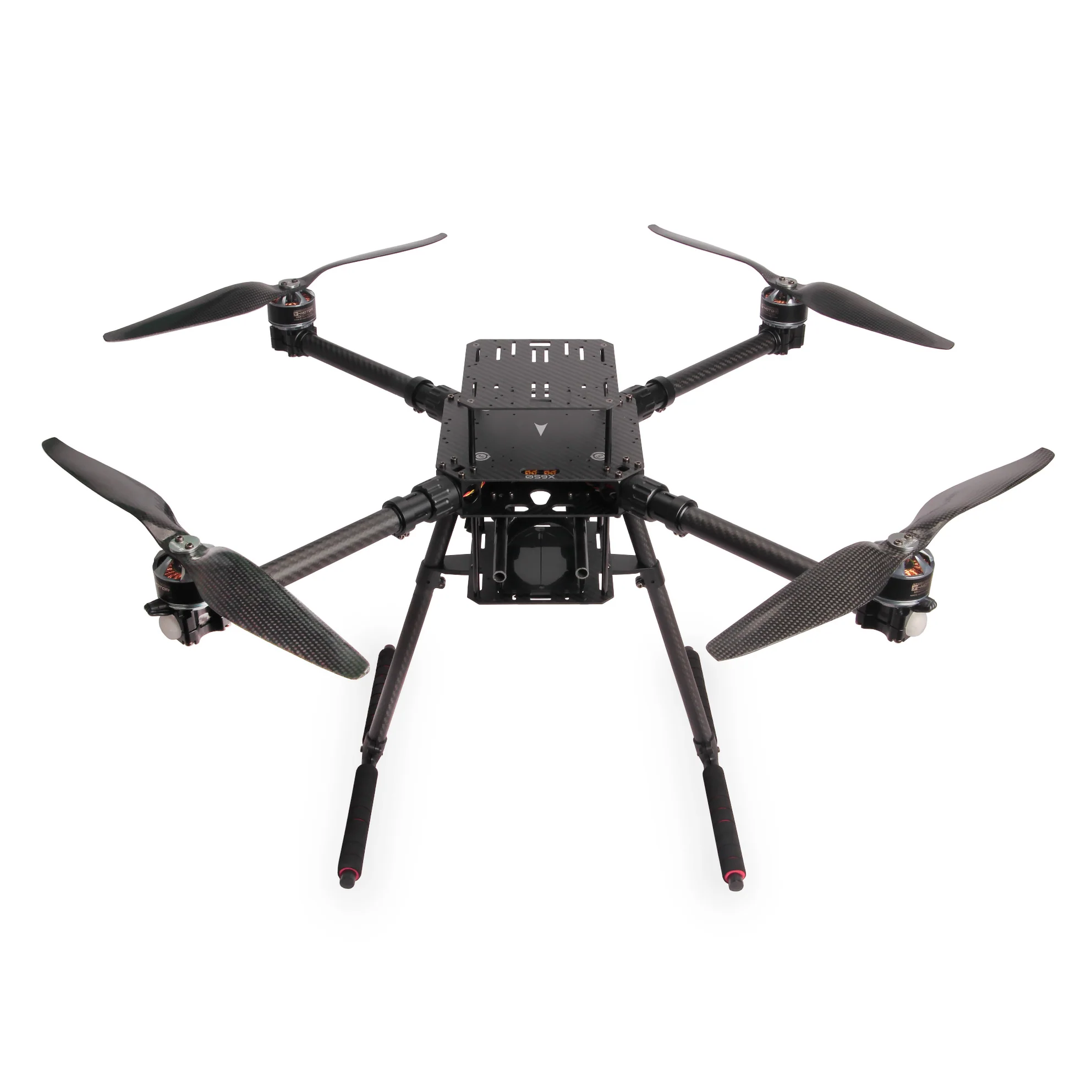

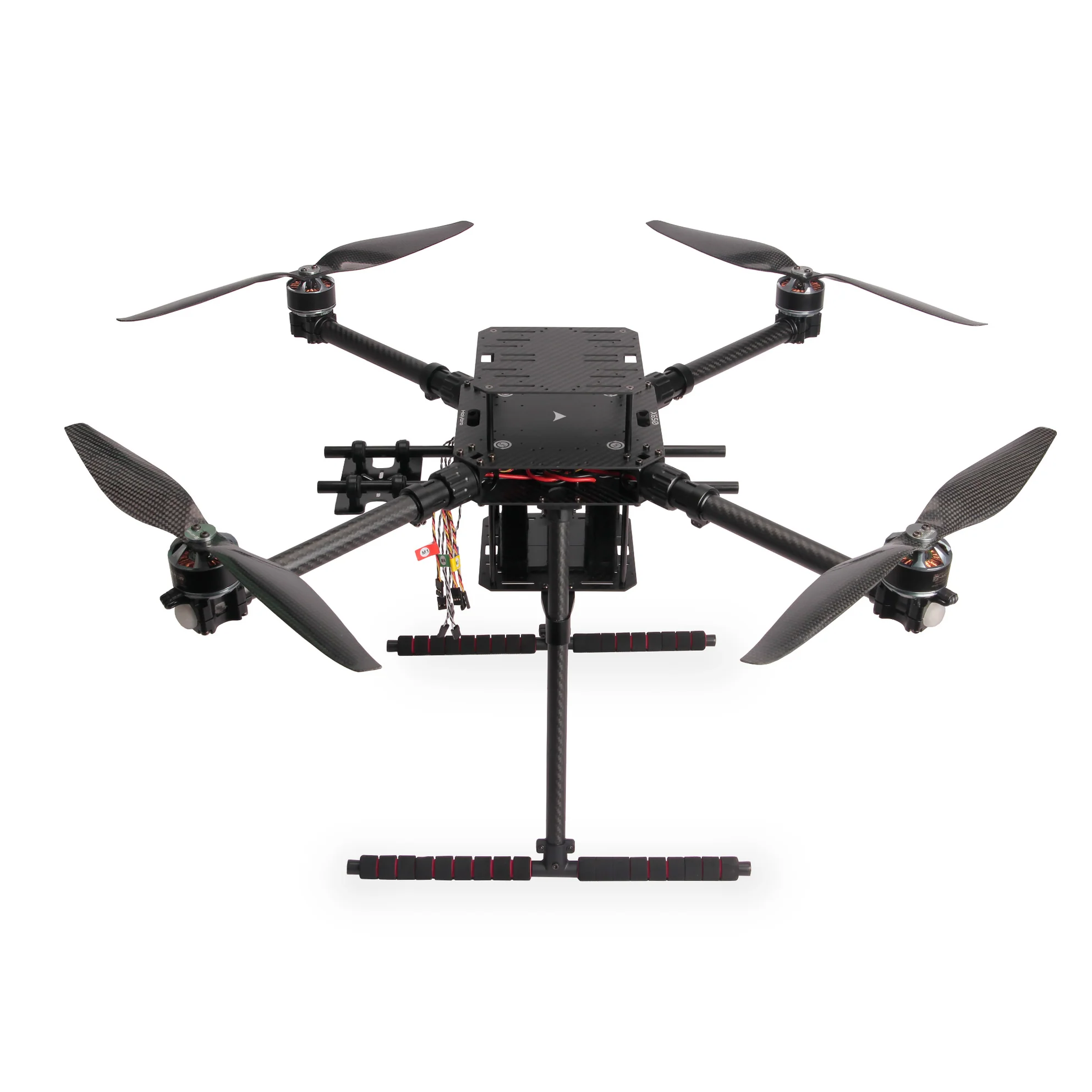

HOLYBRO X650 ARF Kit

X650 Almost Ready-to-Fly (ARF) Kit – Robuste UAV-Plattform für individuelle Anwendungen

Das X650 Almost Ready-to-Fly (ARF) Kit ist eine robuste und vielseitig einsetzbare Drohnenplattform für professionelle Entwicklungs-, Forschungs- und Integrationsprojekte. Der hochwertige Carbonfaser-Rahmen mit klappbaren Aluminium-Armhalterungen bietet eine stabile und gleichzeitig leichte Konstruktion. Motoren, ESCs und LEDs sind bereits vormontiert, sodass die Drohne schnell und ohne aufwendige Lötarbeiten aufgebaut werden kann.

Das ARF Kit bietet eine ideale Basis für die individuelle Integration von Flight Controllern, GPS-Systemen, Companion Computern, Sensoren, Kameras und weiteren Nutzlasten. Durch die großzügigen Montageflächen und das integrierte Schienensystem lässt sich die Plattform flexibel an unterschiedliche Anforderungen anpassen.

Schnelle Montage ohne Lötarbeiten

Das X650 ARF Kit wurde für eine besonders einfache und zeitsparende Montage entwickelt. Die vier Drohnenarme werden bereits mit Motoren, ESCs und LEDs geliefert. Über die vorhandenen XT30-Steckverbindungen können die Komponenten direkt mit der Stromverteilungsplatine verbunden werden.

Dadurch entfällt das aufwendige Verlöten der Antriebskomponenten und die Plattform kann schnell für die weitere Integration und Inbetriebnahme vorbereitet werden.

Robuster Carbonfaser-Rahmen

Der X650 V2 Rahmen besteht aus einer hochwertigen Carbonfaser-Konstruktion. Die 20 mm starken Carbonfaser-Rohrarme werden durch neu entwickelte, klappbare Aluminium-Armhalterungen stabilisiert. Die Konstruktion kombiniert geringes Gewicht mit hoher mechanischer Belastbarkeit.

Für einen einfachen Transport lassen sich die Arme einklappen. Das verstärkte Landegestell besteht ebenfalls aus Carbonfaserrohren und verfügt über verbesserte Verbindungsstücke für zusätzliche Stabilität.

Großzügige Montageflächen

Die großzügig dimensionierten Montageflächen des X650 bieten ausreichend Platz für zusätzliche Hardware, Akkus und Nutzlasten. Auf der oberen Montageplatte können beispielsweise Kameras, Sensoren oder weitere elektronische Komponenten befestigt werden.

Die Plattform verfügt außerdem über vorbereitete Befestigungsbohrungen für GPS-Systeme und gängige Companion Computer wie den Raspberry Pi 4 oder Jetson Nano.

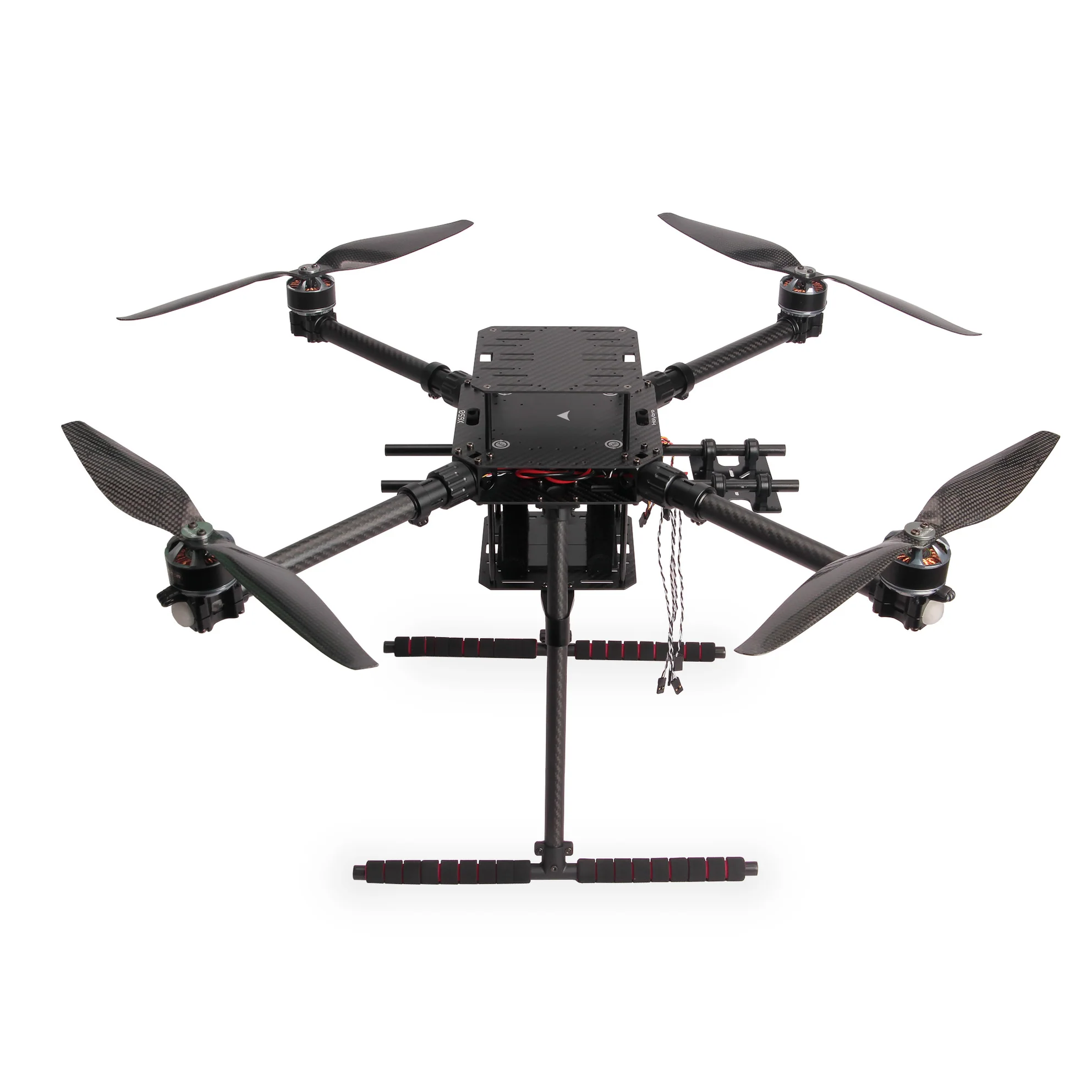

Flexibles Schienensystem

Das integrierte Schienensystem besteht aus zwei 10 mm starken Aluminium- bzw. Metallstangen mit einer Länge von jeweils 320 mm. Es ermöglicht die flexible Befestigung verschiedener Zubehörkomponenten, Kameraaufnahmen, Gimbals und weiterer Nutzlasten.

Damit lässt sich der X650 schnell an unterschiedliche Anwendungen und individuelle Anforderungen anpassen.

Vormontiertes Antriebssystem

Das ARF Kit wird mit vier bereits vormontierten T-Motor MN4014 KV330 Motoren und vier Tekko32 F4 45A ESCs ausgeliefert. Zusätzlich befinden sich an jedem Arm NeoPixel WS2812 LEDs. Die Stromversorgung erfolgt über praktische XT30-Steckverbindungen.

Produkt-Highlights

• Robuster Carbonfaser-Rahmen
• Klappbare Aluminium-Armhalterungen
• 20 mm starke Carbonfaser-Rohrarme
• Schnelle und einfache Montage
• Keine Lötarbeiten für die Montage der vormontierten Antriebskomponenten erforderlich
• Vormontierte Motoren, ESCs und LEDs
• XT30-Steckverbindungen für eine einfache Installation
• Stromverteilungsplatine mit XT60- und XT30-Anschlüssen
• Große Montageflächen für zusätzliche Komponenten und Nutzlasten
• Vorbereitete Befestigungspunkte für GPS-Systeme
• Kompatibel mit gängigen Companion Computern wie Raspberry Pi 4 und Jetson Nano
• Integriertes Schienensystem für Kameras, Gimbals und Zubehör
• Optionale Halterung für Intel-RealSense-Tiefenkameras
• Befestigungsmöglichkeiten für Pixhawk-Jetson-Baseboards

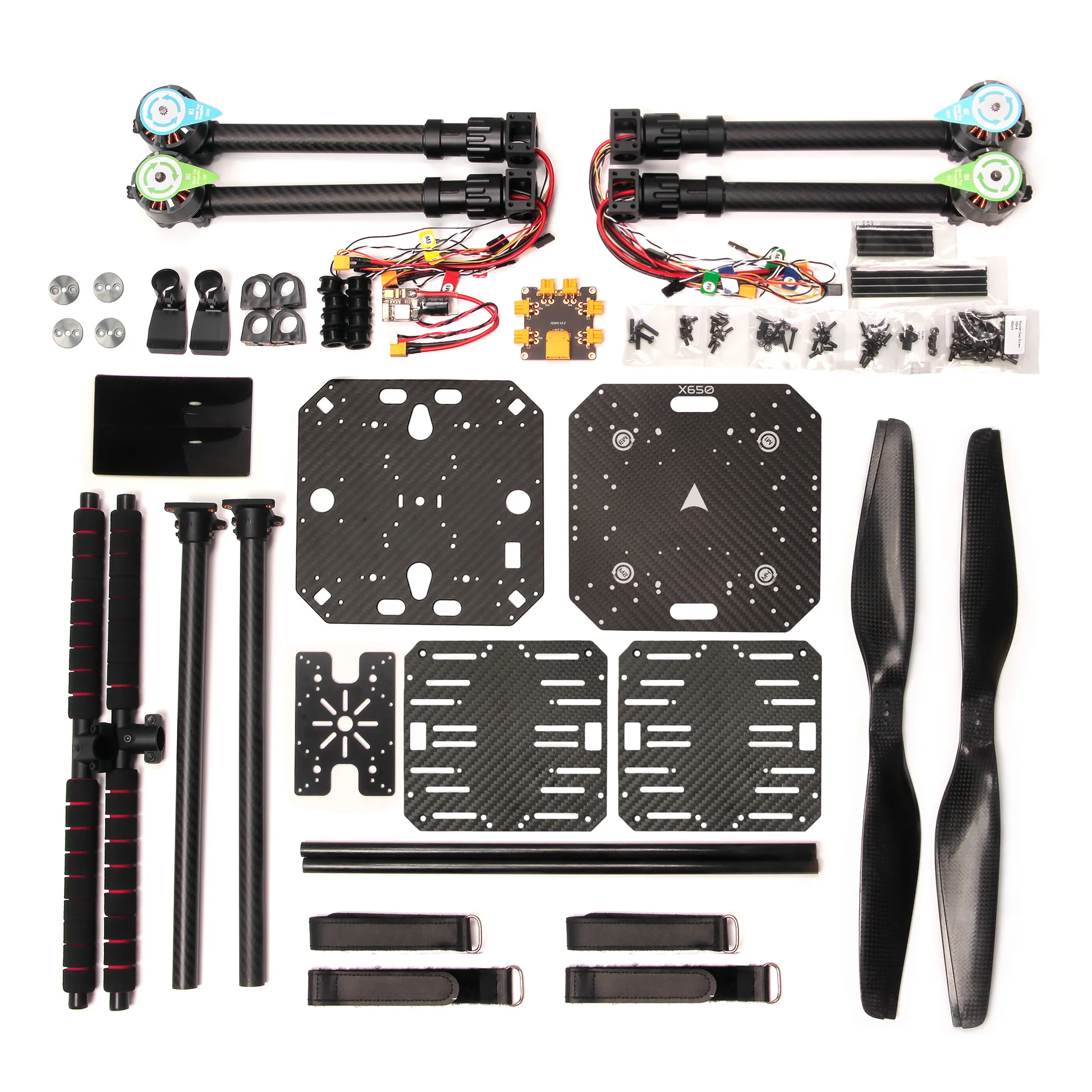

Lieferumfang – X650 ARF Kit

• X650 V2 Frame Kit
• 4 × T-Motor MN4014 KV330 Motoren mit XT30-Steckern
• 4 × Tekko32 F4 45A ESCs mit XT30-Steckern
• 4 × NeoPixel WS2812 LEDs
• Gemfan 1555 Carbonfaser-Propeller, 4 Stück
• Stromverteilungsplatine (PDB) mit XT60-Anschluss für den Akku
• XT30-Anschlüsse für ESCs und Peripheriegeräte
• Anleitung zur Einrichtung der LEDs

Technische Daten des Rahmens

• Radstand: 650 mm
• Motorbefestigung: 16–25 mm Bohrbild
• Hauptplatten: Carbonfaser, 160 × 160 mm, 2 mm stark
• Arme: 20 mm Carbonfaserrohre
• Armhalterungen: klappbare Aluminium-Konstruktion
• Landegestell: Carbonfaserrohre mit 16 mm und 10 mm Durchmesser
• Obere Montage-/Akkuplatte: 120 × 128 mm Carbonfaser
• Plattform: Befestigungsbohrungen für GPS und Companion Computer
• Schienensystem: 2 × 10 mm Durchmesser, jeweils 320 mm lang
• Akkuhalterung: 2 Akku-Auflagepads und Befestigungsgurte
• Montage: Handwerkzeuge im Lieferumfang enthalten

Flugzeit und Nutzlast

Mit einem 6S LiPo-Akku mit 10.000 mAh kann der X650 unter den angegebenen Bedingungen eine Flugzeit von bis zu 30 Minuten im Schwebeflug erreichen. Die tatsächliche Flugzeit ist abhängig von Akku, Flugprofil, Wetterbedingungen und der jeweils montierten Nutzlast.

• Flugzeit: bis zu 30 Minuten im Schwebeflug mit 6S 10.000 mAh Akku ohne zusätzliche Nutzlast
• Gewicht des vollständigen Kits: ca. 2.000 g ohne Akku
• Nutzlast ohne Akku: bis zu 4,3 kg
• Nutzlast mit 5.200-mAh-Akku (750 g): bis zu 3,5 kg
• Nutzlast mit 10.000-mAh-Akku (1.200 g): bis zu 3,1 kg
• Maximales Abfluggewicht: 6.300 g bei 70 % Gas
• Empfohlener Akku: 6S LiPo, 5.000–12.000 mAh, XT60

Individuell erweiterbare UAV-Plattform

Das X650 ARF Kit bietet eine flexible Grundlage für den Aufbau individueller UAV-Systeme. Die Kombination aus robustem Carbonfaser-Rahmen, vormontiertem Antriebssystem, großzügigen Montageflächen und vielseitigen Befestigungsmöglichkeiten ermöglicht die Integration unterschiedlichster Komponenten und Nutzlasten.

Ob für Entwicklungsprojekte, Forschung, Sensorintegration, Kamerasysteme oder individuelle UAV-Anwendungen – das X650 ARF Kit bietet eine solide und flexibel erweiterbare Plattform.
