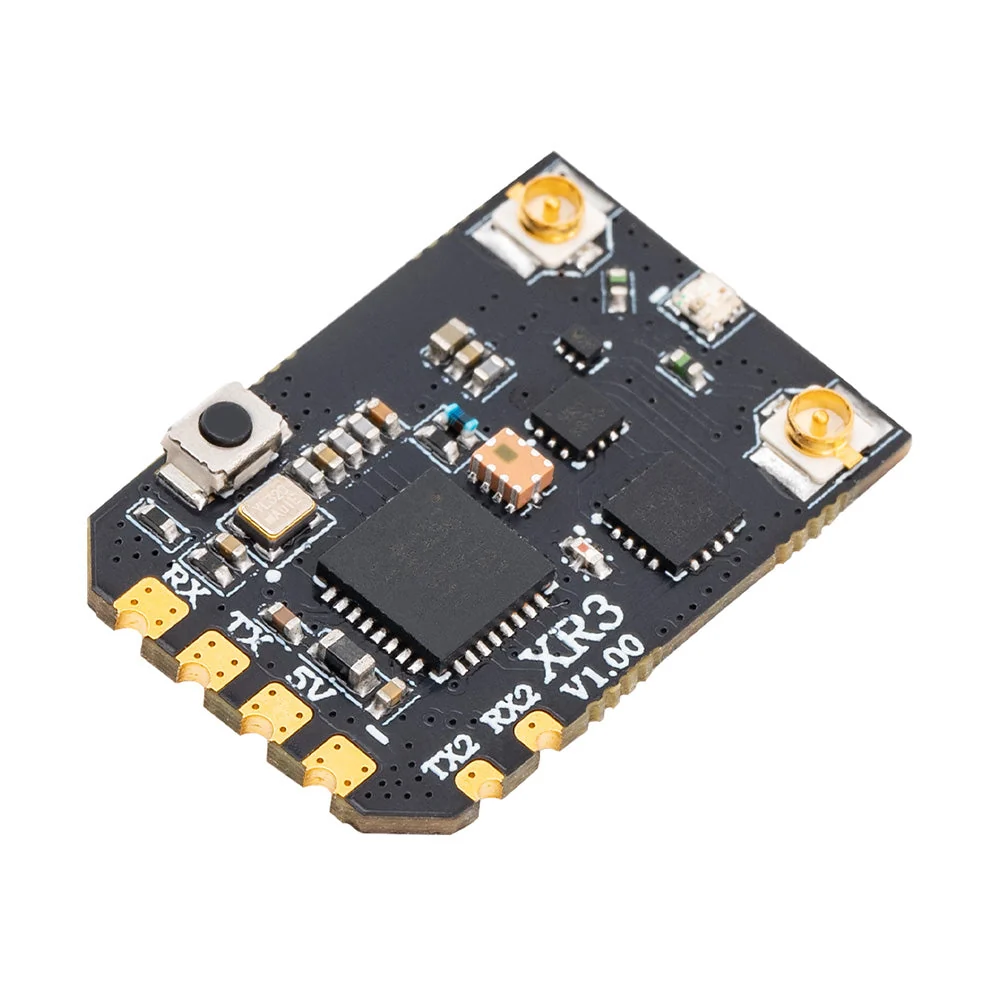

RadioMaster XR3 Nano 2.4GHz ExpressLRS Receiver

Kompakter 2,4-GHz ExpressLRS-Empfänger mit Antenna Diversity

Der RadioMaster XR3 ist ein leistungsfähiger und besonders kompakter 2,4-GHz ExpressLRS-Empfänger für FPV-Drohnen, Fixed-Wing- und VTOL-Systeme sowie weitere RC-Anwendungen. Mit Abmessungen von nur 22 × 15 × 4 mm und einem Gewicht von lediglich 1,3 g ohne Antennen lässt sich der Receiver auch in kompakten Plattformen problemlos integrieren.

Herzstück des XR3 ist der moderne Semtech LR1121 Transceiver in Kombination mit einem leistungsfähigen ESP32C3-Mikrocontroller. In dieser Variante ist der Receiver für den Betrieb im 2,4-GHz-Frequenzbereich vorgesehen und wird mit zwei passenden 2,4-GHz-T-Antennen ausgeliefert.

In Verbindung mit ExpressLRS bietet der XR3 eine leistungsfähige Funkplattform für Anwendungen, bei denen eine kompakte Bauform, hohe Aktualisierungsraten und eine zuverlässige Steuer- und Telemetrieverbindung gefragt sind.

ExpressLRS 2,4 GHz

Die 2,4-GHz-Ausführung des RadioMaster XR3 verbindet die Vorteile von ExpressLRS mit einem kompakten Diversity-Receiver. Das System eignet sich für unterschiedlichste FPV- und RC-Plattformen und bietet eine leistungsfähige Lösung für moderne Steuer- und Telemetrieanwendungen.

• ExpressLRS 2,4 GHz
• 2 × 2,4-GHz-T-Antenne
• 2 × IPEX-1 RF-Anschluss
• Antenna Diversity
• 100 mW Telemetrie-Sendeleistung

Antenna Diversity

Der RadioMaster XR3 verfügt über zwei separate Antennenanschlüsse und unterstützt Antenna Diversity. Durch die Verwendung von zwei räumlich unterschiedlich positionierten Antennen kann die Empfangssituation insbesondere bei wechselnder Ausrichtung und Fluglage des Modells verbessert werden.

Dies ist besonders bei FPV-Drohnen, Fixed-Wing- und VTOL-Systemen von Vorteil, da sich die Position und Ausrichtung der Plattform während des Fluges kontinuierlich verändern kann.

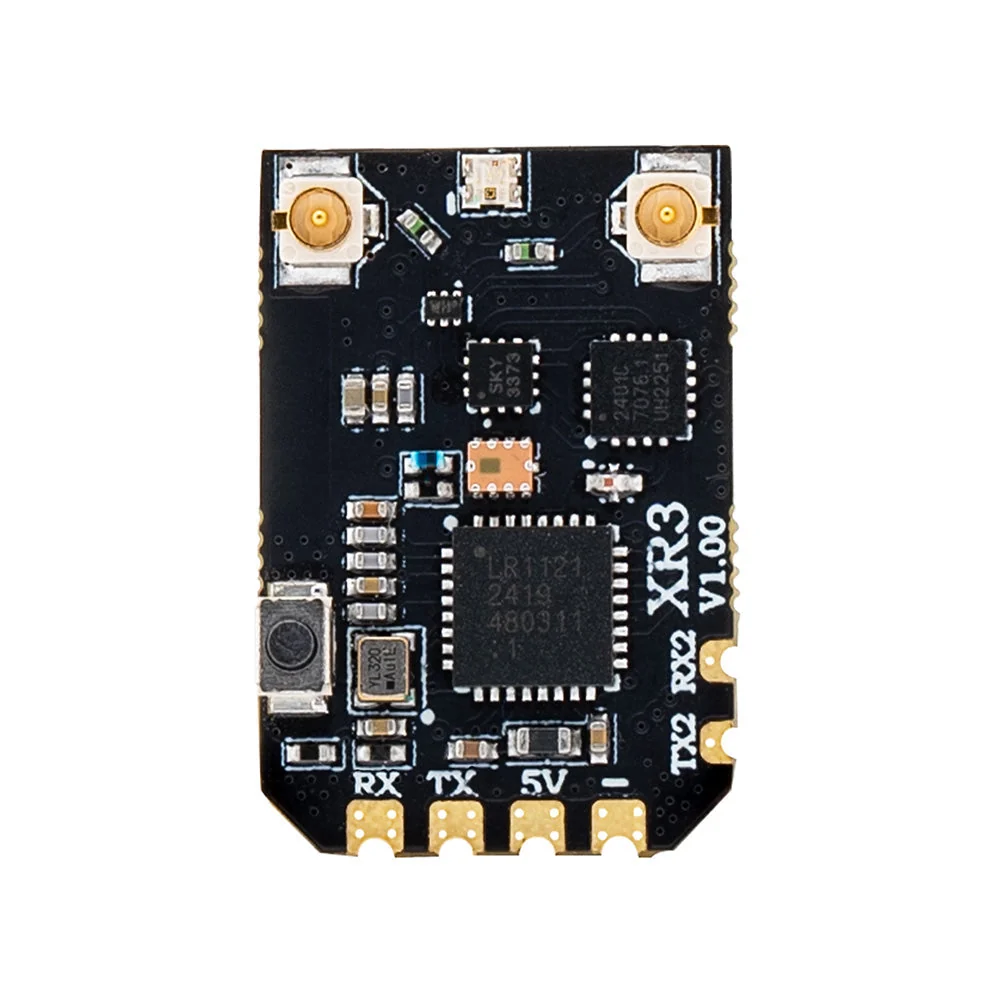

Semtech LR1121 Transceiver

Der XR3 basiert auf dem Semtech LR1121 RF-Transceiver der dritten Generation. In Kombination mit ExpressLRS ermöglicht die Plattform eine leistungsfähige Funkverbindung mit hohen Aktualisierungsraten und umfangreichen Konfigurationsmöglichkeiten.

Der Receiver unterstützt eine maximale Receive Refresh Rate von bis zu DK500Hz / K1000Hz sowie eine minimale Receiver Refresh Rate von 25 Hz.

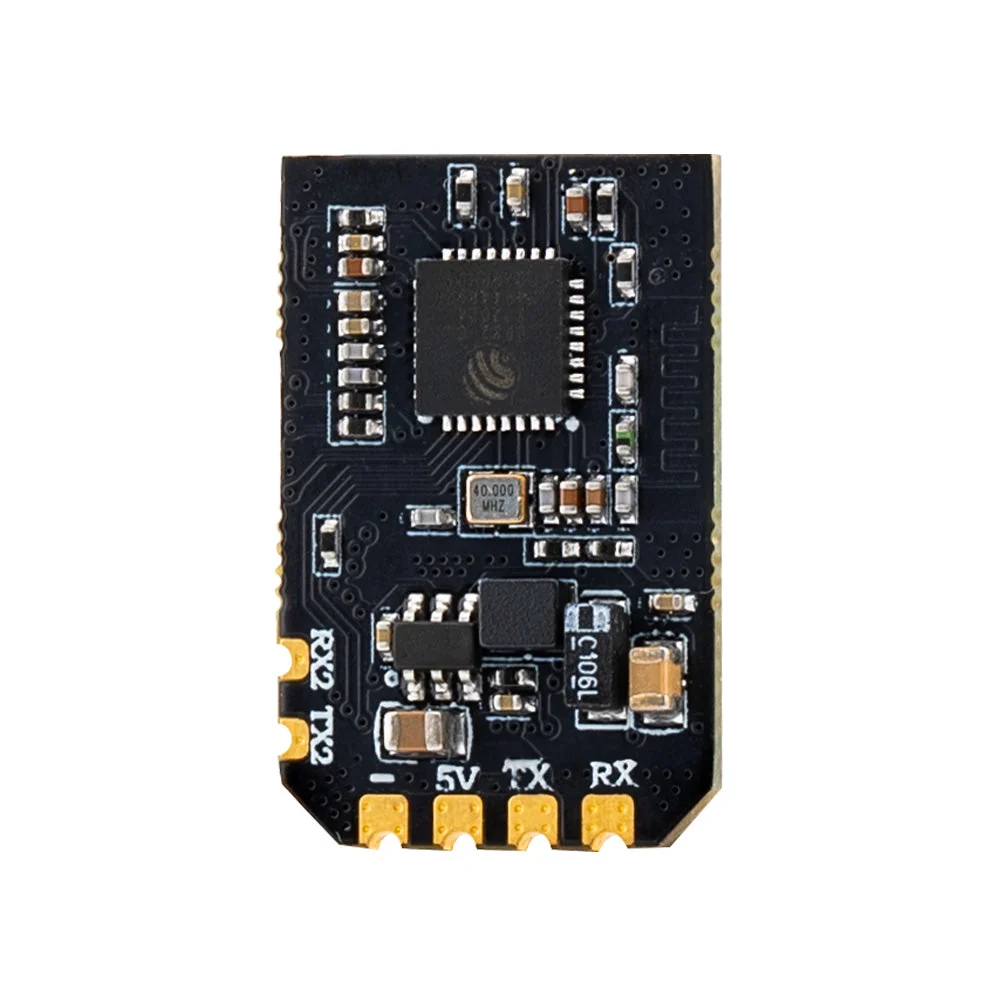

ESP32C3 Mikrocontroller

Als Mikrocontroller kommt ein leistungsfähiger ESP32C3 zum Einsatz. Dieser übernimmt die Verarbeitung der ExpressLRS-Funktionen und ermöglicht gleichzeitig zusätzliche Funktionen wie die integrierte Wi-Fi-Konnektivität.

Integriertes Wi-Fi & WebUI

Der RadioMaster XR3 verfügt über integriertes Wi-Fi und ermöglicht dadurch eine komfortable Konfiguration sowie Firmware-Updates ohne zusätzliche Programmierhardware.

Über die ExpressLRS WebUI können kompatible Einstellungen direkt über einen Webbrowser auf einem Computer, Smartphone oder Tablet verwaltet werden.

CRSF & zusätzlicher UART

Neben der primären CRSF-Schnittstelle verfügt der XR3 über einen zusätzlichen UART-Port. Dadurch stehen weitere Anschluss- und Integrationsmöglichkeiten für kompatible Hardware und erweiterte Anwendungen zur Verfügung.

• Bus Interface 1: CRSF
• Bus Interface 2: UART
• zusätzlicher UART-Port
• sekundärer Anschluss für erweiterte Funktionen

Kompakte Integration

Mit seinen Abmessungen von nur 22 × 15 × 4 mm und einem Gewicht von 1,3 g ohne Antennen eignet sich der XR3 auch für kompakte und gewichtssensitive Plattformen.

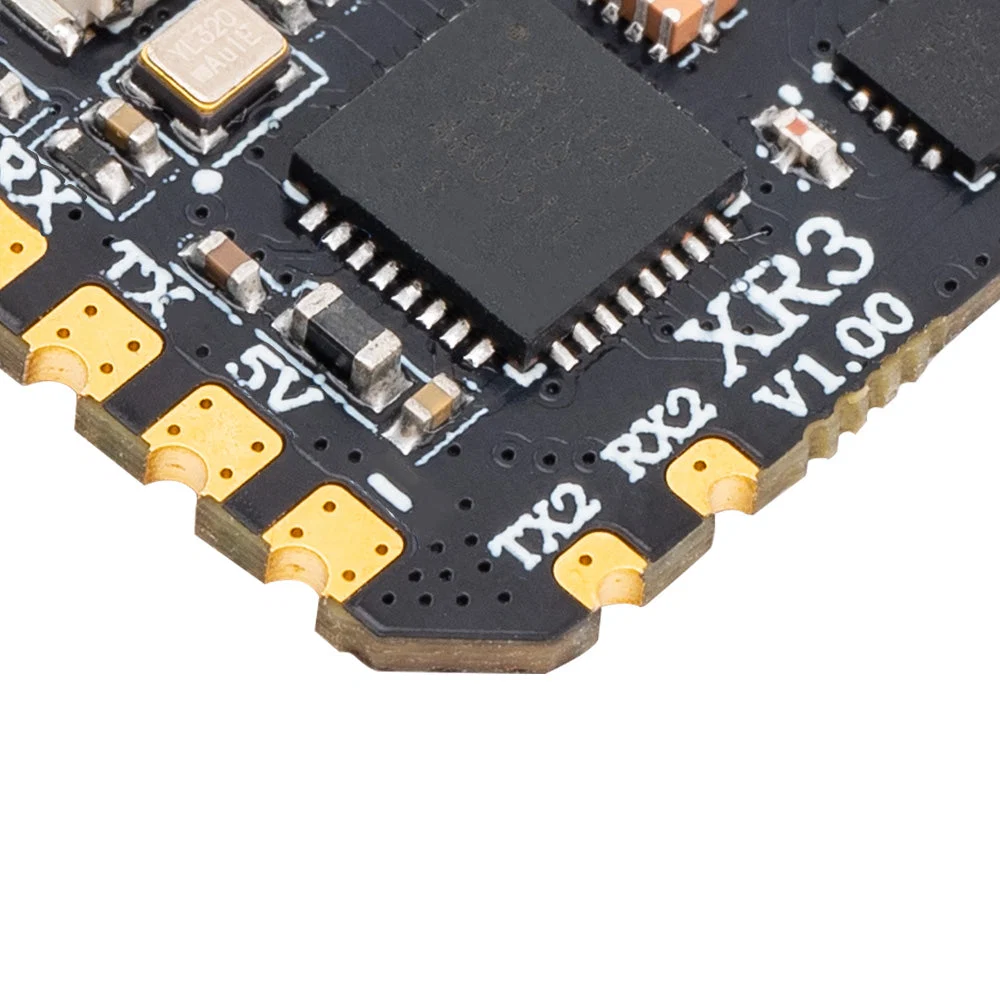

Die Castled Pads erleichtern die Lötmontage und ermöglichen eine saubere Integration in die jeweilige Plattform. Der Eingangsspannungsbereich von 4,5 bis 8,4 V DC bietet gleichzeitig flexible Möglichkeiten für die Stromversorgung.

ExpressLRS Firmware

ExpressLRS ist ein leistungsfähiges Open-Source-Funksystem für RC-Anwendungen, das auf geringe Latenz, hohe Aktualisierungsraten und zuverlässige Funkverbindungen ausgelegt ist.

Der RadioMaster XR3 wird mit vorinstallierter ExpressLRS v3.5.1 Firmware ausgeliefert. Das entsprechende Firmware-Target lautet RadioMaster XR3 2.4/900 Diversity RX.

Features

• ExpressLRS 2,4 GHz Receiver
• Antenna Diversity
• 2 × 2,4-GHz-T-Antenne
• 2 × IPEX-1 RF-Anschluss
• Semtech LR1121 Transceiver
• ESP32C3 High-Performance MCU
• 100 mW Telemetrie-Sendeleistung
• integriertes Wi-Fi
• Konfiguration über ExpressLRS WebUI
• Firmware-Updates über Wi-Fi
• zusätzlicher UART-Port
• sekundärer Port für erweiterte Funktionen
• CRSF-Schnittstelle
• Castled Pads für eine einfache Lötmontage
• kompakte und leichte Bauweise

Technische Daten

• Produkt: XR3 Nano Multi-Frequency Antenna Diversity ExpressLRS Receiver
• Ausführung: 2,4 GHz
• Typ: ISM2.4
• MCU: ESP32C3
• RF-Chip: Semtech LR1121
• RF-Anschlüsse: 2 × IPEX-1
• Antennen: 2 × 2,4-GHz-T-Antenne
• Frequenzbereich: 2,4 GHz
• Telemetrie-Sendeleistung: 100 mW
• Maximale Receive Refresh Rate: DK500Hz / K1000Hz
• Minimale Receiver Refresh Rate: 25 Hz
• Betriebsspannung: DC 4,5 – 8,4 V
• Gewicht: 1,3 g ohne Antennen
• Abmessungen: 22 × 15 × 4 mm
• Firmware: ExpressLRS v3.5.1 vorinstalliert
• Firmware Target: RadioMaster XR3 2.4/900 Diversity RX
• Bus Interface 1: CRSF
• Bus Interface 2: UART

Ideal für FPV, Fixed Wing & VTOL

Die Kombination aus ExpressLRS 2,4 GHz, Antenna Diversity, kompakter Bauweise und zusätzlicher UART-Schnittstelle macht den RadioMaster XR3 zu einer vielseitigen Lösung für unterschiedlichste RC-Plattformen.

• FPV-Drohnen
• Freestyle FPV
• Cinematic FPV
• Long Range FPV
• Fixed-Wing-Systeme
• VTOL-Plattformen
• weitere RC-Anwendungen

Lieferumfang

• 1 × RadioMaster XR3 Nano Multi-Frequency Antenna Diversity ExpressLRS Receiver
• 2 × 2,4-GHz-T-Antenne
• 1 × CRSF-Kabel
• 3 × Schrumpfschlauch
• 1 × Manual Card
